1 DIN-es rádió beszerelő keret és rádiócsatlakozó készlet a Renault kormánykerék-távirányítójához
Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.
A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.
A jármű felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt.
Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.
Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az E Call vagy más vezetéstámogató rendszerek.
Telepítés előtt ellenőrizze a jármű menüjében a különböző beállításokat.
A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítójának megfelelő működését.
Kérjük, győződjön meg arról, hogy az általunk bemutatott eredeti gyári rádiók és adapterdugók illeszkednek a jármű felszereltségéhez.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
analóg
Csatlakozó: 20 tűs / 32 tűs Nissan csatlakozó
Csatlakozás: Kormánykerék távirányítója > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna Fakra(m) > DIN(m)
Kék: +12 V-os antenna távirányító
Arkamys DSP OEM hangrendszer nélküli járművek
Radiosat Classic OEM egység nélküli járművek*
A TomTom OEM navigációs funkcióval felszerelt járművek nem támogatottak.
A kormánykerék vezérlése csak járó motor mellett lehetséges.
Dátum/idő beállítás nem támogatott
A DIP kapcsolók beállításai az utólag beszerelhető eszköz gyártója szerint (lásd a használati útmutatót)
A következő járművekhez alkalmas:
Renault Fluence (Z) 2010.07. - 2012.12.
Renault Fluence (L30Z) 2012.03. - 2013.12.
Renault Mégane III (B/BZ) 2009.11. - 2012.02.
Szín: fekete
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.
Piros: +12V gyújtás 15-ös kivezetés
narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V-os hátrameneti jel
Rózsaszín: Sebességjelző
Zöld: Földelés (GND) Kézifék jel
Kimeneti áramerősség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé, tekercsellenállás min. 150 ohm
Kormánykerék távirányítója
*Lépjen kapcsolatba az ügyfélszolgálattal

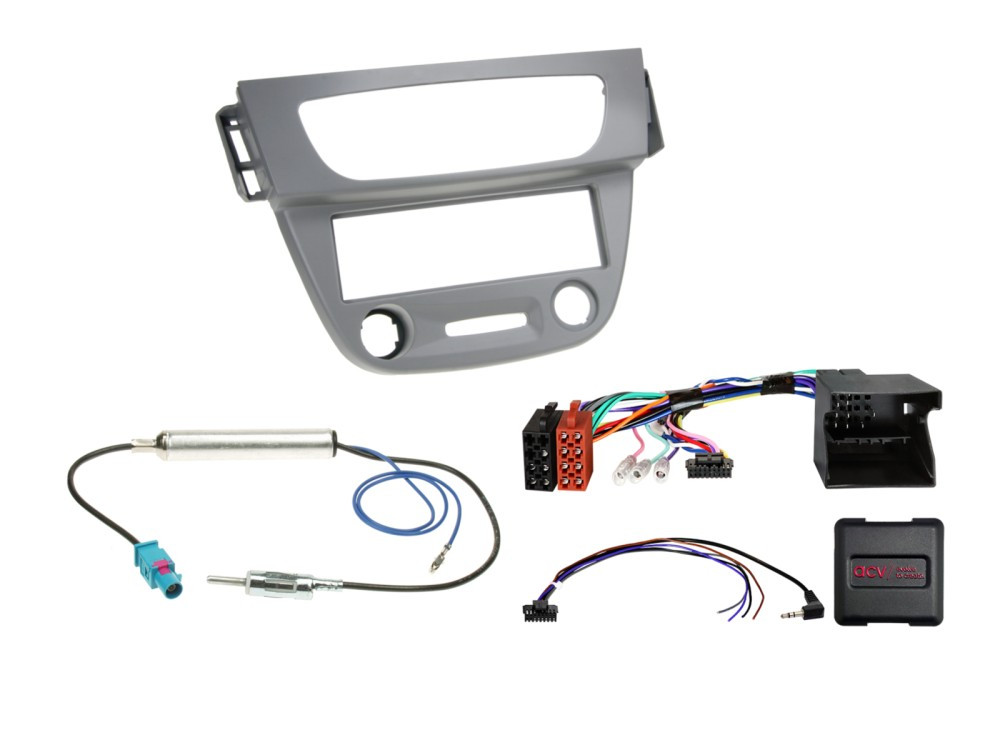

Szállítási terjedelem:
1 DIN-es rádiókeret Renault Megane/Fluence szürke, csupasz > Cikkszám: 281250-77-0
Kormánytávkapcsoló Opel/Renault járművek 40-tűs Quadlock többvezetékes csupasz csatlakozója > Cikkszám: 42xvx006-0
Antenna adapter Fakra(m)>DIN(m) 12V Phantom csupasz> Cikkszám: 1524-03-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.
Csatlakozás és csatlakoztatási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök működtetése
3: CAN busz alvó üzemmód beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után, lásd fent az 5–8. pontot
A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag képzett szakemberek számára iránymutatásul és tájékoztatásul szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói garanciális feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
