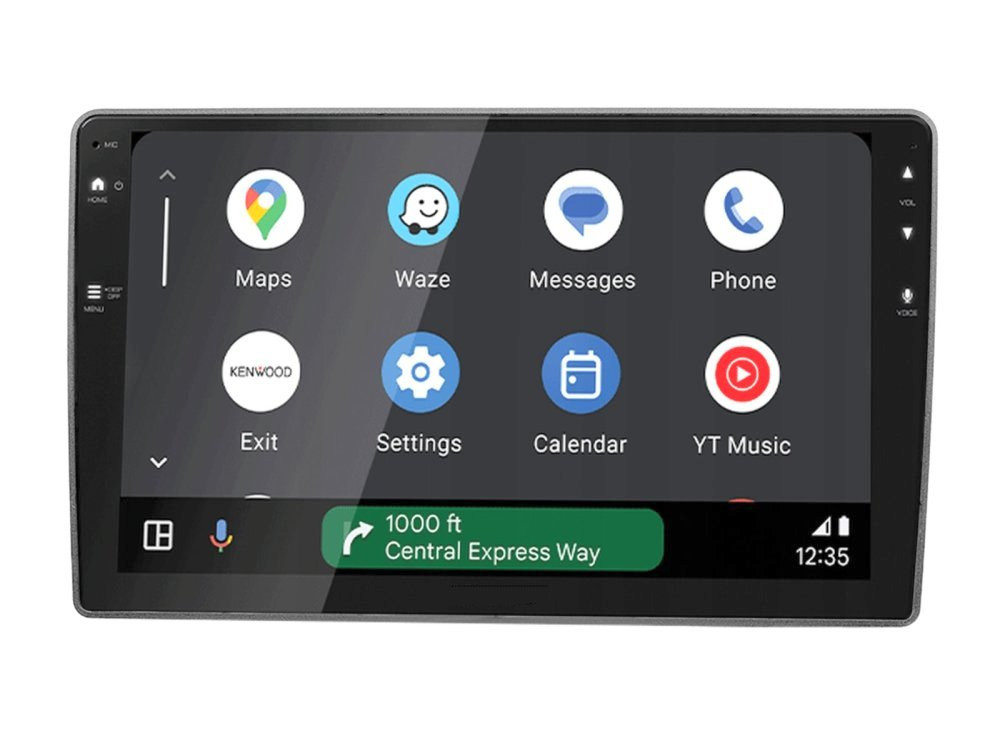

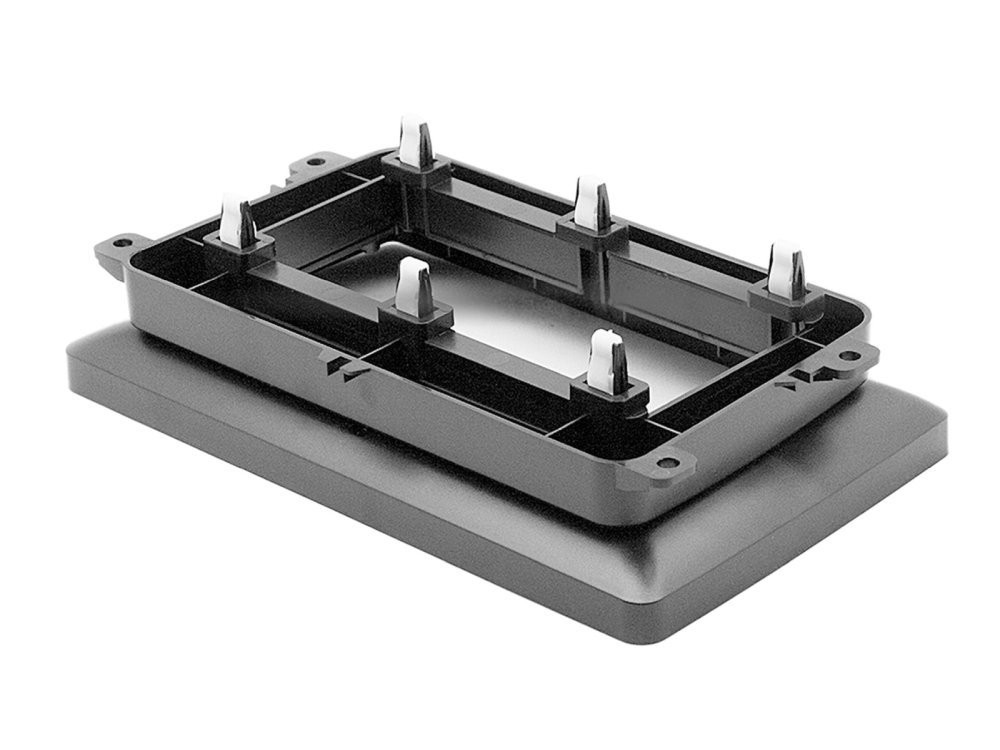

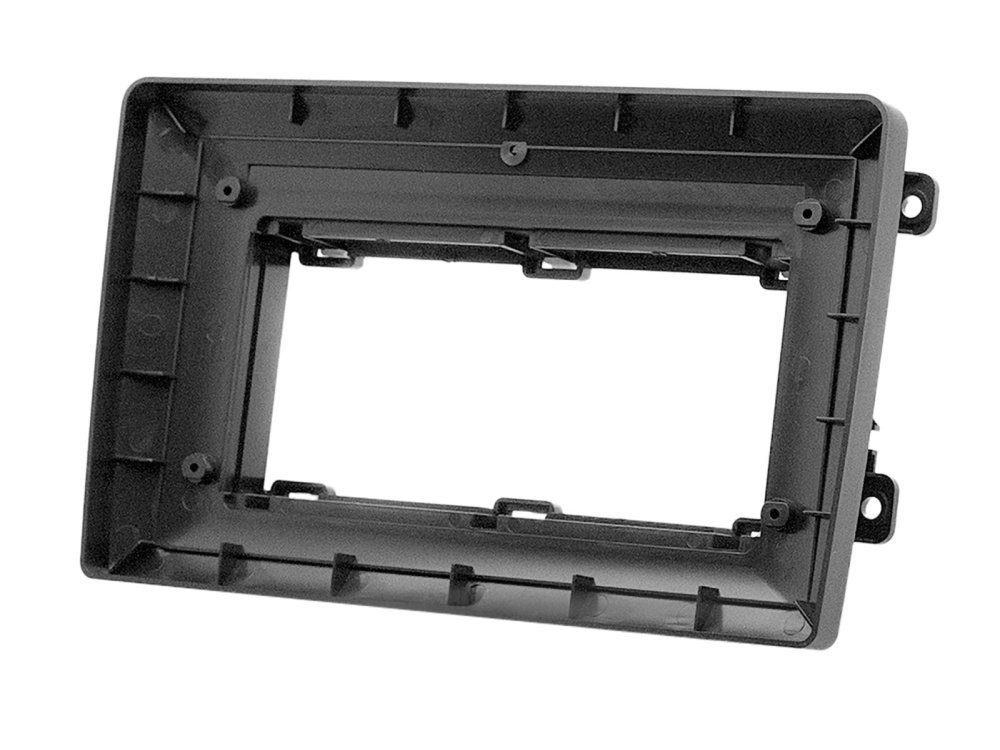

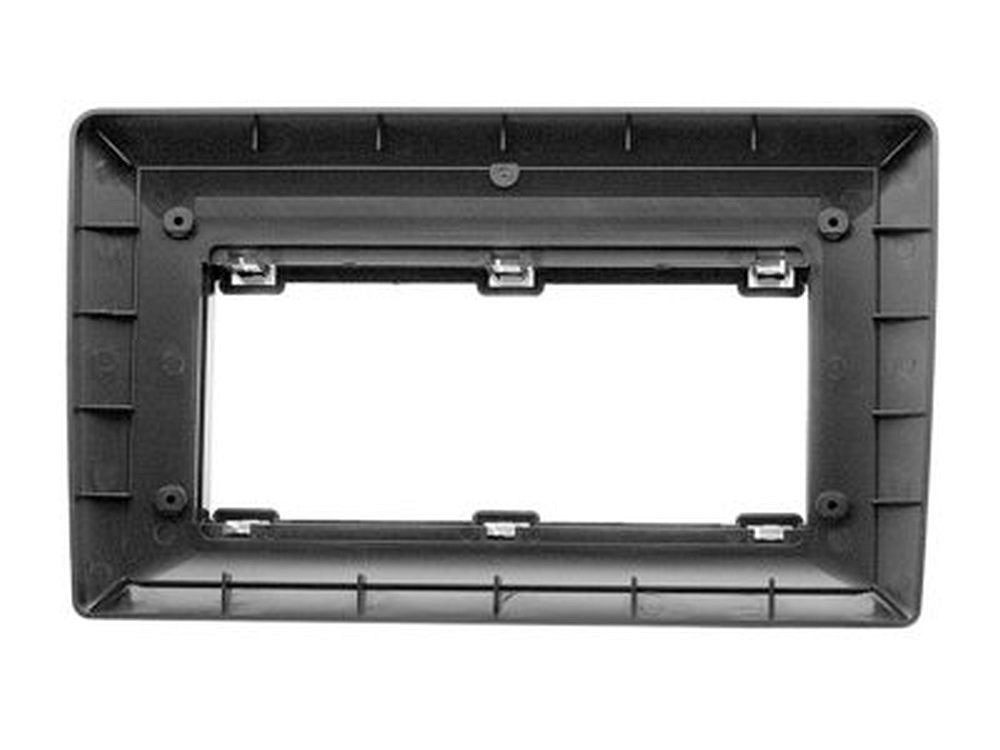

A keret precíziós kialakítása biztosítja, hogy a 10 colos kijelző esztétikailag és szerkezetileg is tökéletesen integrálódjon a műszerfalba, megőrizve az utastér eredeti stílusát, miközben modern, high-tech megjelenést kölcsönöz neki.
Műszaki adatok és beépítési paraméterek:
- Készülékkompatibilitás: 10" colos moduláris felépítésű készülékek (különálló kijelző + vezérlőegység).
- Beépítési méret (kijelző kivágás): 250 mm / 241 mm x 146 mm.
- Szín: Matt fekete, amely univerzálisan illeszkedik a gyári műanyagokhoz.
- Opcionális bővíthetőség: Szűkítő adapterek segítségével kisebb kijelzőkhöz is használható:
- 10" > 9" szűkítő (Cikkszám: 271000-40)
- 10" > 7" szűkítő (Cikkszám: 271000-41)
Részletes Járműkompatibilitási Lista
Seat modellek:
- Seat Alhambra (7N): 2010.10 – 2015.04
- Seat Leon (1P): 2005.09 – 2009.03
- Seat Leon (1P): 2009.04 – 2012.11
- Seat Toledo (NH): 2013.03 – 2015.05 (Fontos: Seat modellek esetén kizárólag a Golf V/IV stílusú, lekerekített sarkú gyári fejegységek helyére építhető be!)
Skoda modellek:
- Skoda Fabia (5J): 2007.03 – 2014.06
- Skoda Octavia (1Z): 2004.06 – 2009.05 *
- Skoda Octavia (1Z): 2009.01 – 2013.03 **
- Skoda Rapid (NH): 2012.10 – 2019.02 ***
- Skoda Roomster / Praktik (5J): 2006.09 – 2015.02
- Skoda Superb (3T): 2008.07 – 2015.05 ****
- Skoda Yeti (5L): 2009.08 – 2017.07 *****
(Jelmagyarázat: A csillaggal jelölt Skoda modelleknél a pontos esztétikai illeszkedéshez kiegészítő gyári Skoda rádiókeret-szegély szükséges!)
Volkswagen (VW) modellek:
- VW Amarok (2H): 2010.07 – 2020.07
- VW Beetle (16): 2011.11 – 2016.06
- VW Caddy III / IV: 2003.10 – 2020.09
- VW CC (3C/35): 2008.06 – 2016.08
- VW EOS (1F): 2006.05 – 2015.04
- VW Golf V / Golf VI (minden változat): 2003.11 – 2014.01
- VW Jetta V / IV: 2005.09 – 2014.08
- VW Passat B6 / B7: 2005.08 – 2014.10
- VW Polo V (6R): 2009.06 – 2014.01
- VW Scirocco III (13): 2008.08 – 2014.04
- VW Sharan II (7N): 2010.08 – 2021.10
- VW Tiguan I (5N): 2007.10 – 2016.04
- VW Touran I (1T): 2003.01 – 2015.04
- VW T5 Transporter / Caravelle / Multivan (7H): 2009.09 – 2015.05
- VW T6 (7HC): 2015.07 – 2019.08 ****** (Haszongépjármű megjegyzés: Csak a lekerekített sarkú Golf-stílusú rádióval szerelt változatokhoz!)
Műszaki adatok:
- Készülékkompatibilitás: 10" colos moduláris felépítésű készülékek.
- Kivágás mérete: 250mm/241mm x 146mm.
- Szín: Matt fekete.
- Opcionális adapterek: 10">9" (Cikkszám: 271000-40) és 10">7" (Cikkszám: 271000-41) szűkítők elérhetők.
Fontos szakmai és beszerelési megjegyzések:
Seat modellek: Csak olyan járművekhez alkalmas, ahol a gyári egység Golf V stílusú (lekerekített sarkú), és a CD-nyílás magában az eszközben van.
Skoda modellek: A legtöbb Skoda modellnél a pontos illeszkedéshez szükség van egy kiegészítő gyári Skoda rádiókeretre (szegélyre), amely áthidalja a rést a műszerfal és a beépítőkeret között.
VW Haszongépjárművek (T5/T6): Kizárólag a lekerekített sarkú (Golf V/VI stílusú) rádióval szerelt változatokhoz. Nem kompatibilis a teljesen szögletes, téglalap alakú gyári egységekkel.
Szakmai telepítési információk:
A teljes körű technikai integrációhoz az alábbi adapterek beszerzése javasolt:
- Rádiócsatlakozó kábel: Járműspecifikus Quadlock kábelköteg.
- Antenna adapter: A stabil rádióvétel biztosításához (Fakra-DIN).
- Kormánytávvezérlő interfész: A gyári kormánygombok megtartásához és a CAN-adatok megjelenítéséhez.
- Kamera adapter: Amennyiben a gyári tolatókamera képét szeretné az új kijelzőre kötni.
- Aktív rendszer adapter: Szükséges, ha az autó gyári erősítővel (pl. Dynaudio vagy Sound System) szerelt.
Gyakran Ismételt Kérdések (GYIK)
1. Tényleg elfér egy ekkora, 10 colos kijelző a régebbi modellekben, mint például egy Golf V vagy egy Fabia? Igen! A keret speciális kialakítása lehetővé teszi, hogy a nagyméretű kijelző kismértékben kiemelkedjen a műszerfal síkjából. Így a hatalmas felület ellenére sem akadályozza a szellőzőrácsok működését vagy az alatta lévő gombok (pl. vészvillogó, klíma) elérését.
2. Miért írják, hogy a Skoda modellekhez plusz keret szükséges? A Skoda belső kialakítása (Octavia, Superb, Yeti) egyedi dekorációs szegélyeket használ a rádió körül. Ez a 10 colos beépítőkeret biztosítja a technikai rögzítést, de az esztétikai záráshoz a műszerfal és a keret közé szükség van a gépjármű felszereltségének megfelelő gyári Skoda szegélyre is.
3. Használható ez a keret a szögletes műszerfalú VW T5 Transporterbe? Nem. Ez a keret kizárólag a lekerekített sarkú, úgynevezett "Golf-stílusú" rádióhelyekhez alkalmas. Ha az Ön T5-ösében a gyári rádió teljesen szögletes (téglalap alakú), akkor a 381320-91-1 cikkszámú termékünket javasoljuk.
4. Mit jelent a "moduláris felépítésű" készülék? Ezek olyan modern multimédiás eszközök, ahol a 10 colos kijelző és a rádió "agya" (a vezérlőegység) különválasztható. Ez megkönnyíti a beépítést olyan autókba is, ahol a műszerfal mögött korlátozott a hely a kábelek számára.
5. Mi van akkor, ha végül mégis egy kisebb, 9 colos rádiót választok? Semmi gond! Nem kell új keretet vásárolnia. A 271000-40 cikkszámú szűkítő adapterünkkel a 10 colos nyílás professzionális módon 9 colosra alakítható, így a beépítés továbbra is esztétikus marad.
6. Megmaradnak az autó gyári funkciói (kormánygombok, tolatóradar kijelzés)? Igen, de ehhez a fejegység mellé egy típusfüggő CAN-Bus interfész beszerelése szükséges. Ez az egység fordítja le az autó digitális jeleit az új rádió számára, így minden kényelmi funkció tovább működik a hatalmas kijelzőn is.
Szakértő csapatunk az Ön rendelkezésére áll
Mivel ez a termék több tucat Seat, Skoda és Volkswagen modellhez passzol, a pontos konfiguráció (kábelkötegek, interfészek, beépítési mélység) meghatározása szakértelmet igényel. Szakértő csapatunk készséggel áll a viszonteladók és beépítőműhelyek rendelkezésére, hogy segítsünk kiválasztani a projekthez szükséges összes kiegészítőt. Keressen minket bizalommal a tökéletes multimédiás élményért!
