2 DIN-es rádió beszerelő keret rádiócsatlakozó készlettel és kormánykerék-távirányítóval Fordhoz
acv Pro minőség
Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.
A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.
A jármű felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt.
Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.
Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az E Call vagy más vezetéstámogató rendszerek.
Telepítés előtt ellenőrizze az eredeti eszköz és a jármű menüjének különböző beállításait.
A jármű felszereltségétől, a funkciók körétől és az utólag beszerelt eszköz szoftverétől függően egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek.
Kérjük, azt is ellenőrizze, hogy a felsorolt eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítójának megfelelő működését.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
CAN-busz
analóg kormánykerék távirányító
Csatlakozás: 40 tűs Quadlock Ford csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO (duga) > DIN (duga)
5000C / 6000CD / 6006CD / Sony OEM eszközzel felszerelt járművek
Járművek gyári audiorendszerrel és navigációval, elülső kártyahellyel
16-os tű nélküli járművek +12V-os gyújtásáram 15-ös csatlakozó
Tápellátás csatlakozó A:
16-os érintkező +12V gyújtási áram, a 15-ös csatlakozó nincs használatban
9-es tűs CAN-High kék/fehér (a színek eltérőek lehetnek)
10-es tű CAN-Low lila (a színek eltérőek lehetnek)
MQS csatlakozó B:
6-os tűs, szürke/sárga kormánykerék távirányító analóg (a színek eltérőek lehetnek)
8-as tűs , kék kormánykerék távirányító analóg GND (a színek eltérőek lehetnek)
11-es tű Hátrameneti jel +12V (ha foglalt)
12. érintkező, Sebességimpulzus jel (ha foglalt)
7"-os, gyári színes navigációval és integrált klímaberendezéssel nem rendelkező járművek
CAN-busz alapú PDC nélküli járművek*
Az OEM eszközök kialakítása a folyamatos gyártás során téglalap alakúról oválisra változik.
A DIP kapcsolók beállításai az utólag beszerelhető eszköz gyártója szerint (lásd a használati útmutatót)
A következő járművekhez alkalmas:
Ford C-Max (DM2) 2003.11. - 2007.05.
Ford Fiesta (JH1/JD3) 2005.10. - 2008.09.
Ford Focus (DA3) 2004.11. - 2008.03.
Ford Fusion (JU2) 2005.10. - 2012.07.
Ford Galaxy (WA6) 2006.05. - 2007.09.
Ford Kuga (DM2) 2008.02.-2012.12.*
Ford S-Max (WA6) 2006.06. - 2008.02.*
Ford Transit (F**6) 2006.07. - 2014.03.
Ford Transit Connect (P*2) 2006.06. - 2013.07.
Szín: fekete
Az OEM eszközök kialakítása a folyamatos gyártás során téglalap alakúról oválisra változik.
Rádiókijelző kivágási méretei: 172 mm x 98,5 mm
Választható:
2 DIN-es rádió keret tárolórekesze, 2 darab > Cikkszám: 271000-06
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.
Piros: +12V gyújtás 15-ös kivezetés
narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V-os hátrameneti jel
Rózsaszín: Sebességjelző
Zöld: Földelés (GND) Kézifék jel
Kimeneti áramerősség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé, tekercsellenállás min. 150 ohm
Kormánykerék távirányítója
*Toltóradarral szerelt járművek > Működésteszt gyári eszköz nélkül
*Nem működőképes tolatóradarral szerelt járművek > Cikkszám: 42xfo011

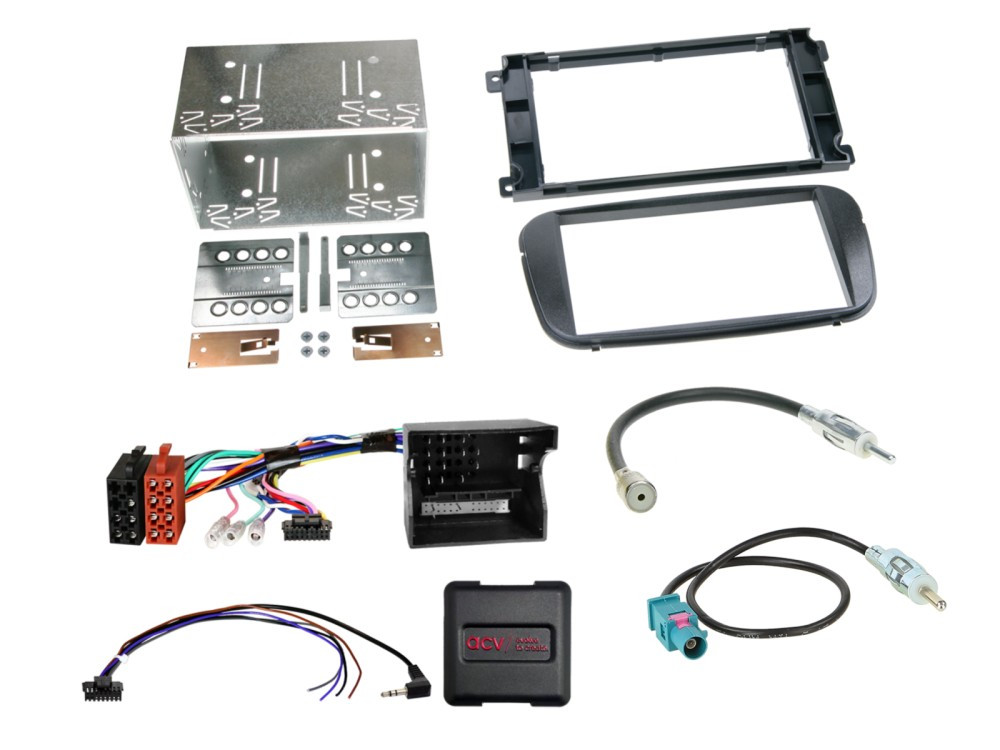

Szállítási terjedelem:
2 DIN-es rádiórögzítő keret különféle Ford járművekhez, fekete > Cikkszám: 381114-15-1
LFB Ford járművek 40 tűs, négypontos, többvezetékes CAN busz (csupasz) > Cikkszám: 42xfo003-0
Antenna adapter ISO(f)>DIN(m) csupasz > Cikkszám: 1500-00-0
kiszedő villa KENWOOD > 1998 csupasz > Cikkszám: 1870-01-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.
Csatlakozás és csatlakoztatási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök működtetése
3: Kapcsolja a CAN buszt alvó üzemmódba
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után , lásd fent az 5–8. pontot
A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag képzett szakemberek számára iránymutatásul és tájékoztatásul szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói jótállási feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
