2 DIN-es rádió beszerelő keret rádiócsatlakozó készlettel és kormánykerék-távirányítóval Fordhoz
Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.
A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.
A jármű felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt.
Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.
Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az E Call vagy más vezetéstámogató rendszerek.
Telepítés előtt ellenőrizze az eredeti eszköz és a jármű menüjének különböző beállításait.
A jármű felszereltségétől, a funkciók körétől és az utólag beszerelt eszköz szoftverétől függően egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek.
Kérjük, azt is ellenőrizze, hogy a felsorolt eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítójának megfelelő működését.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
analóg
Csatlakozás: 40 tűs Quadlock Ford csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO (duga) > DIN (duga)
Rádió keret 2-ISO rögzítőkészlettel
Téglalap alakú Visteon OEM egységgel felszerelt járművek
Sony OEM eszközzel felszerelt járművek:
A felső rádiónyíláson módosítási munkákat kell végezni műhelyszerszámokkal.
Analóg járművek
Tápellátás csatlakozó A:
16-os érintkező +12 V gyújtási áram 15-ös kapocs
14-es tű Világítás 58-as csatlakozó
MQS B. kamra:
6-os tűs kormánykerék-távirányító analóg
8-as érintkező Kormánykerék távirányítójának analóg GND
11-es tű Hátrameneti jel +12V (ha foglalt)
12. érintkező , Sebességimpulzus jel (ha foglalt)
A DIP kapcsolók beállításai az utólag beszerelhető eszköz gyártója szerint (lásd a használati útmutatót)
A következő járművekhez alkalmas:
Ford Mondeo III (B4Y/B5Y/BWY) 2003.06. - 2005.04.
Ford Mondeo III (B4Y/B5Y/BWY)2005.05. - 2007.06.
Szín: antracit
Rádió kijelző kivágás: 172 mm x 98 mm
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.
Kormánykerék távirányítója

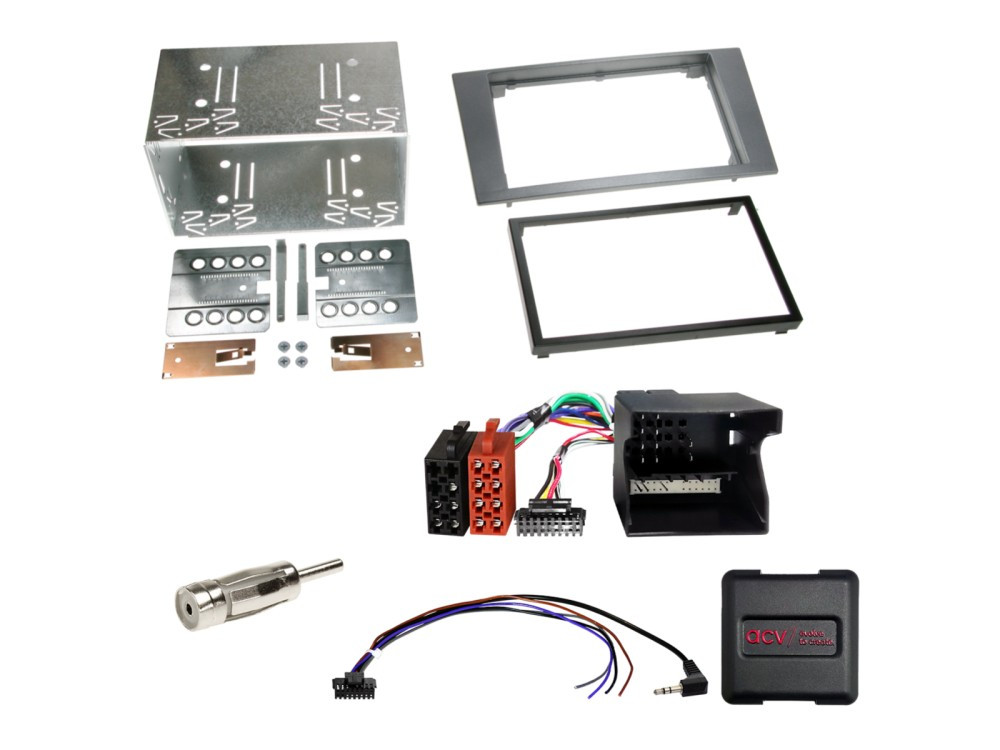

Szállítási terjedelem:
2-DIN rádió beszerelő keret Ford Mondeo 2003-2007-hez, antracit > Cikkszám: 381114-07
Ford kormánykerék vezérlőegység, 40-tűs Quadlock többvezetékes analóg, csupasz > Cikkszám: 42xfo002-0
Antenna adapter ISO(f)>DIN(m) csupasz > Cikkszám: 1500-00-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.
Csatlakozás és csatlakoztatási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök működtetése
3: CAN busz alvó üzemmód beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után , lásd fent az 5–8. pontot
A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag képzett szakemberek számára iránymutatásul és tájékoztatásul szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói garanciális feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
