2 DIN-es rádió beszerelő keret rádiócsatlakozó készlettel és kormánykerék-távirányítóval Fordhoz
Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.
A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.
Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.
A passzív rádiócsatlakozó készletek további telepítési lépéseket igényelhetnek, és nem támogatják a jármű funkcióit vagy beállításait.
Telepítés előtt ellenőrizze az eredeti eszköz és a jármű menüjének különböző beállításait.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek.
Kérjük, azt is ellenőrizze, hogy a felsorolt eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végső összeszerelés előtt ellenőrizze a jármű funkcióit és beállításait a megfelelő működés érdekében.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
analóg
Csatlakozás: 8-tűs / 8-tűs / 17-tűs Ford csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO (duga) > DIN (duga)
Visteon 2000 / 4050 / 5000 / 6000 / 6006 / 7000 OEM egységgel felszerelt Ford járművek
Blaupunkt OEM navigáció nélküli járművek
Telepítés:
Telepítés előtt ellenőrizze a beépítési mélységet és a beépítési helyzetet.
Lemezmegmunkálás és műhelyszerszámokkal történő módosítások szükségesek az eredeti rádió foglalatában.
Az utólagosan beszerelhető eszközt megfelelő eszközökkel, egyenként kell rögzíteni.
A DIP kapcsolók beállításai az utólag beszerelhető eszköz gyártója szerint (lásd a használati útmutatót)
A következő járművekhez alkalmas:
Ford Escort V (AAL/ANL) 1995.02. - 2001.09.
Ford Focus I (DAW/ DBW /DFW/DNW) 1998.10. - 2001.10.
Ford Focus I (DAW/ DBW /DFW/DNW) 2001.10. - 2005.08.
Ford Galaxy I (WGR) 2000/04 - 2006/05
Ford Mondeo III (B4Y/B5Y/BWY) 2000.12. - 2003.06.*
Ford Puma I (ECT) 1997.07. - 2001.12.
A következő jeleket biztosítják :
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.
Kormánykerék távirányítója
*A Ford Mondeo Ghia / ST24 járművek nem támogatottak
Szín: fekete

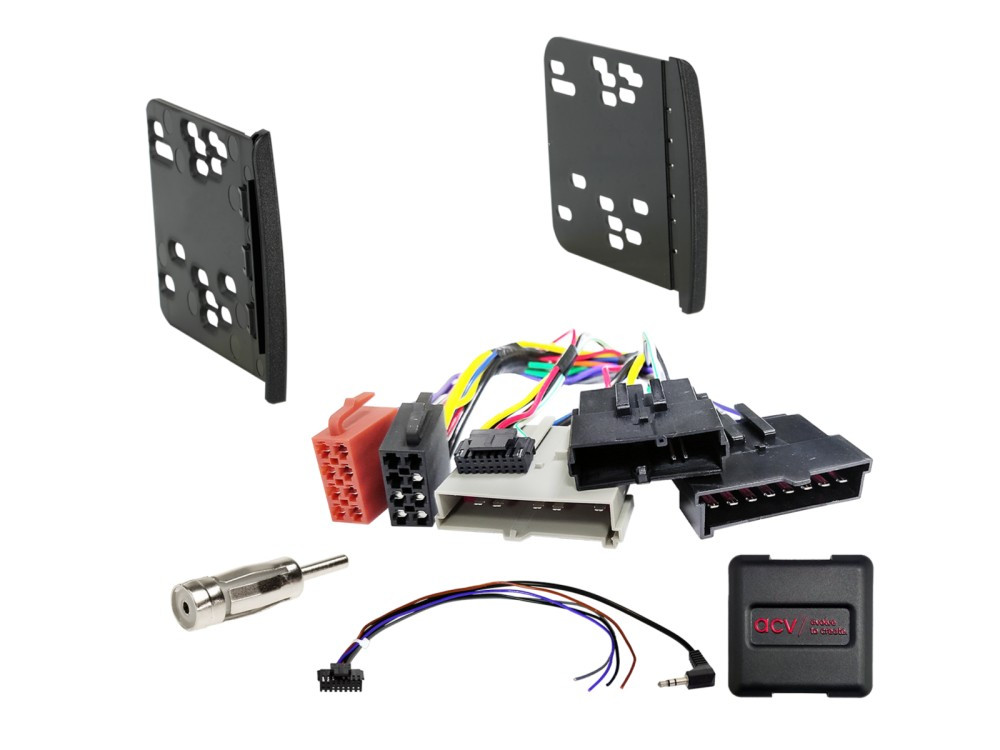

Szállítási terjedelem:
2 DIN-es rádió keret Ford/Mazda/Mercury fekete > Cikkszám: 381114-03
SWC Ford különböző járművekhez 8 tűs/8 tűs/17 tűs többkábeles csatlakozó > Cikkszám: 42xfo001-0
Antenna adapter ISO(f)>DIN(m) csupasz > Cikkszám: 1500-00-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.
Csatlakozás és csatlakoztatási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök működtetése
3: Kapcsolja a CAN buszt alvó üzemmódba
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után , lásd fent az 5–8. pontot
A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag képzett szakemberek számára iránymutatásul és tájékoztatásul szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói garanciális feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
