Számos autógyártó saját, járműspecifikus rádiókat épít be, amelyek optikailag a középkonzolhoz idomulnak. Ez a beépítő készlet tartalmazza az összes alkatrészt, amely egy gyári OEM készülék cseréjéhez szükséges. A jármű felszereltségétől függően az utólagos készülék üzemeltetéséhez és a járműfunkciók helyreállításához szükséges összes adapter és interfész a csomag részét képezi. Vegye figyelembe, hogy az utólagos készülék funkcióitól és szoftverétől függően egyes kezelési funkciók megszűnhetnek vagy más funkciókkal helyettesíthetők. A jármű kormánytávvezérlő funkciója szintén támogatott, és az adapter konfigurálásához kötelezően szükséges. Győződjön meg arról, hogy a megadott eredeti gyári rádiók és az adapter illusztrált csatlakozói megegyeznek a jármű felszereltségével. Vegye figyelembe, hogy bizonyos esetekben nem minden funkció támogatott, például a Trailer Assist, E-Call vagy más vezetéstámogató és kényelmi rendszerek. Telepítés előtt ellenőrizze a jármű menüjét a különféle beállításokhoz. A végleges összeszerelés előtt ellenőrizze a beállítások működését és a járműrendszert. Szakértő támogatás a 82/424-954 telefonon kaphat.

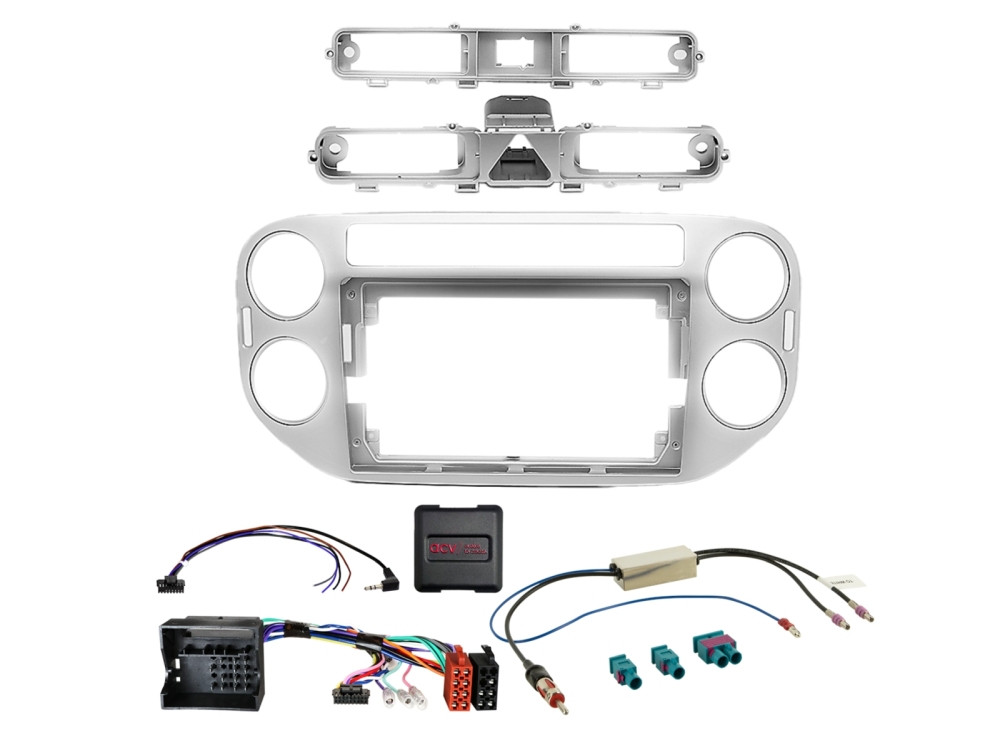

A csomag tartalma

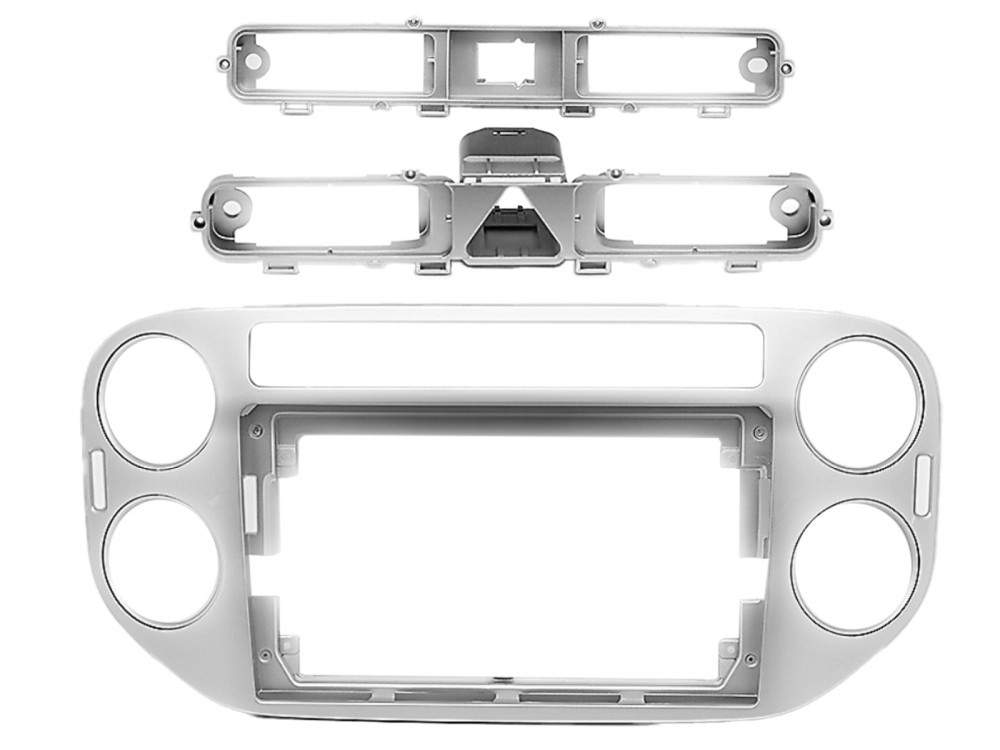

- 9" Rádióblende VW Tiguan 2011.06.-2016.04. ezüst (381320-98-2)

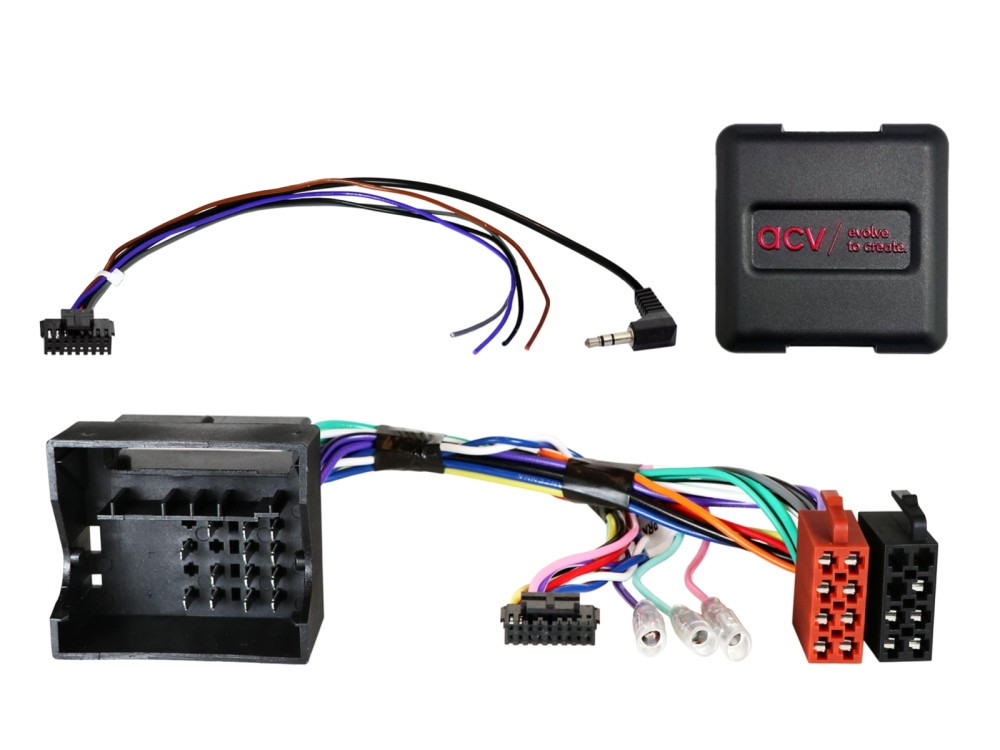

- LFB Seat/Skoda/VW 40Pin Quadlock Multilead (42xvw002-0)
- Antenna adapter Fakra(m) készlet > DIN(m) 12V fantomtáp LEONI (1524-70-1-0)
Kompatibilitás
- VW Tiguan I (5N) 2011.06. - 2016.04.
Technikai adatok és megjegyzések
- CAN Bus vezérlés
- Csatlakozás: 40 Pin Quadlock VAG csatlakozó
- Csatlakozás: OEM kormánytávvezérlés > 3,5mm jack / szabad vezeték
- Csatlakozás: OEM antenna Fakra(f) > DIN(m)
- Kék vezeték: +12V antenna távvezérlés
- Kompatibilis: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 gyári egységekkel
- Kompatibilis: RNS315 / RNS510 gyári navigációval
- Nem kompatibilis: ISO csatlakozós RCD320 egységgel
- Nem kompatibilis: Gyári erősítővel (Soundsystem) szerelt járművekkel

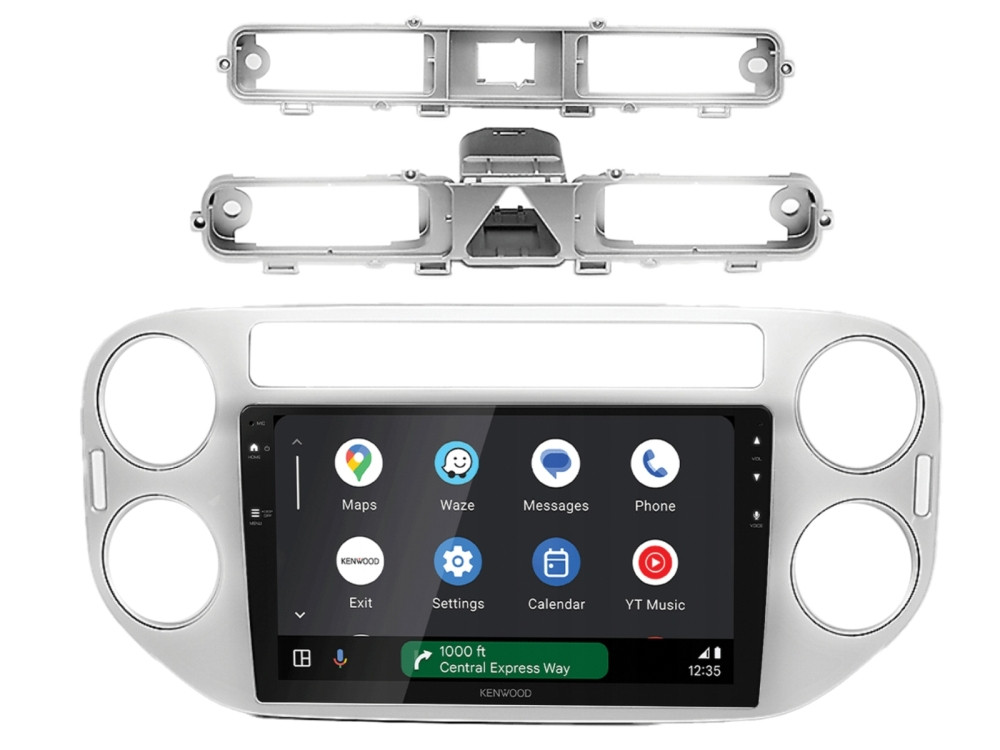

- Támogatott eszközök: 9" készülékek, 9" Short Body, 9" moduláris egységek kijelzővel és Silverbox-szal
- Készülékszerelés és kijelzőrögzítés egyedi tartozékokkal történik
- DIP kapcsoló beállítások az utólagos készülék gyártója szerint
- Beépítési kivágás: 230mm/220mm x 130mm
- Szín: ezüst
- Biztosított jelek: Piros (+12V gyújtás), Narancs (+12V világítás), Lila/fehér (+12V tolatójel), Rózsaszín (Sebességjel), Zöld (Kézifékjel)
- Kimenetek terhelhetősége: max. 250 mA (nagyobb igény esetén relé használata szükséges)
- Reimport járművek vagy eltérő szoftver esetén funkcióbeli inkompatibilitás előfordulhat
Általános telepítési útmutató
Ellenőrzés:
1: A gyári készülék összes kezelési és beállítási funkciójának ellenőrzése
2: A gyári készülék kiszerelése feszültségmentes állapotban
3: Az összes interfész csatlakozás ellenőrzése feszültségmentesen
Csatlakozási sorrend:
1: Csatlakozások elvégzése az új készülék útmutatója szerint
2: A járműhöz való csatlakoztatás (tápfeszültség) utoljára
3: Az utólagos készülék konfigurálása (kormányvezérlés, antenna táp stb.)
4: Funkciópróba a készüléken és a járművön
Hiba esetén:
1: Visszaszerelés a gyári készülékre és annak működtetése
2: CAN Bus nyugalmi állapot létrehozása
3: Az interfész hardverkonfigurációjának ellenőrzése
4: Újbóli csatlakoztatás a nyugalmi állapot után a fenti sorrend szerint
A megadott kiegészítő csatlakozások és módosítások kizárólag képzett szakemberek számára szolgálnak tájékoztatásul. Minden módosítást csak szakember végezhet a garanciális feltételek ellenőrzése mellett. A bekötések saját felelősségre történnek, a kábelköteg módosítása a termékgarancia elvesztését okozhatja.
Kérdések és Válaszok
Megmarad a kormányról való vezérlés lehetősége?
Igen, a készlet tartalmazza a specifikus interfészt, amely biztosítja a gyári kormánygombok működését az új rádióval.
Milyen méretű rádióhoz jó ez a keret?
Kifejezetten 9 colos kijelzővel rendelkező tabletekhez és moduláris fejegységekhez lett tervezve.
Szükséges-e átalakítani az autó kábeleit?
Nem, a szett Plug & Play módon csatlakozik a gyári 40 pines Quadlock csatlakozóhoz.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
