Számos autógyártó egyedi, járműspecifikus rádiókat épít be, amelyek esztétikailag a középkonzolhoz idomulnak. Ez a beépítő készlet minden olyan technikai egységet tartalmaz, amely egy gyári készülék cseréjéhez szükséges. A jármű felszereltségétől függően az utólagos készülék üzemeltetéséhez és a járműfunkciók helyreállításához szükséges összes átalakító és illesztőegység a csomag részét képezi. Vegye figyelembe, hogy az utólagos készülék funkcióitól és szoftverétől függően egyes kezelési funkciók megszűnhetnek vagy más funkciókkal helyettesíthetők. Tartsa be az egyes alkatrészekre vonatkozó beépítési javaslatokat. A jármű kormánytávkapcsoló funkciója támogatott, és az illesztőegység konfigurálásához kötelezően szükséges. Győződjön meg arról, hogy a megadott eredeti gyári rádiók és az illesztőegység csatlakozói megegyeznek a jármű felszereltségével. Vegye figyelembe, hogy bizonyos esetekben nem minden funkció támogatott (például utánfutó asszisztens, segélyhívó vagy egyéb kényelmi rendszerek). Telepítés előtt ellenőrizze a jármű menüjét, a végleges rögzítés előtt pedig tesztelje a rendszert. Szakértő támogatás a 82/424-954 telefonon kaphat.

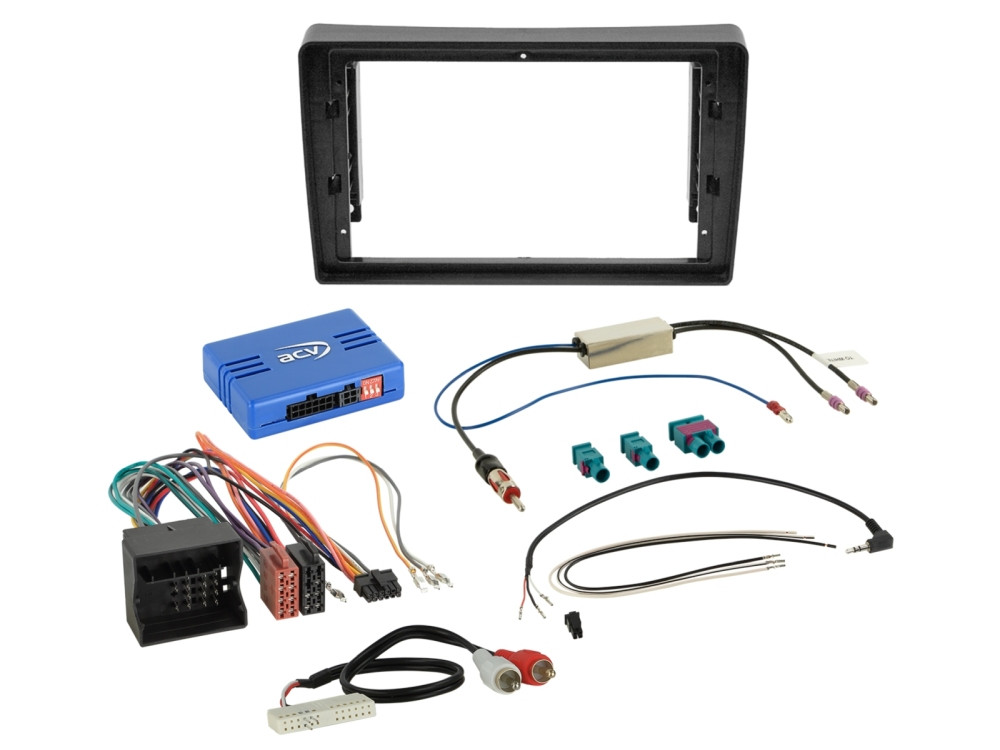

A csomag tartalma

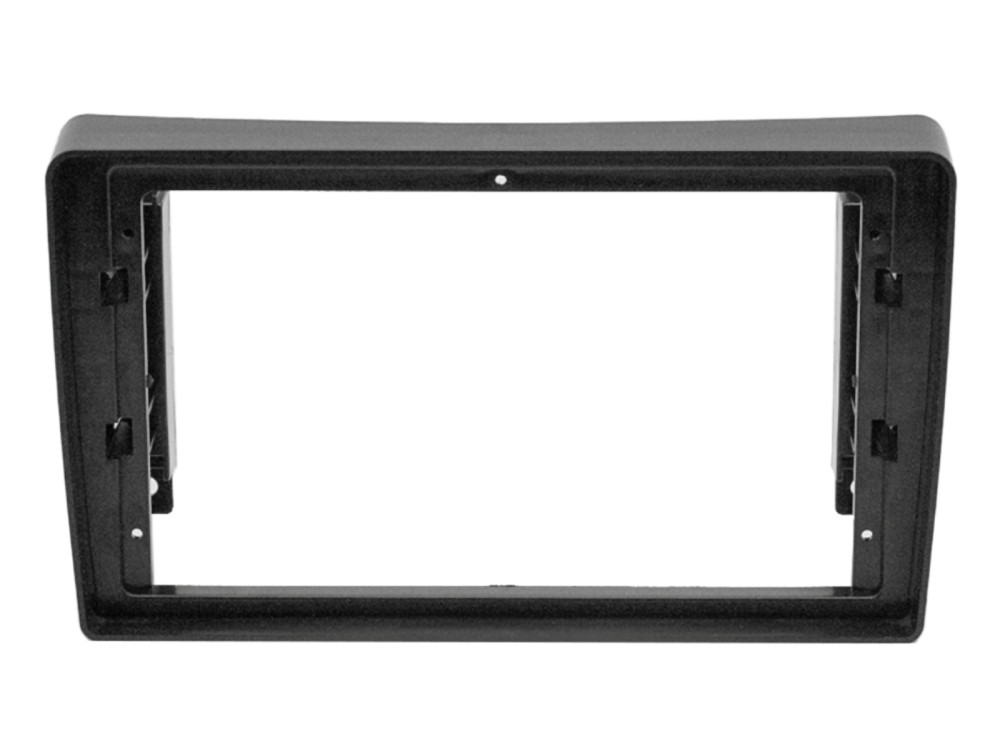

- 9" Rádió beépítő keret VW Touareg I (7L) 2003.06. - 2010.02. fekete (Cikkszám: 381320-99-1)

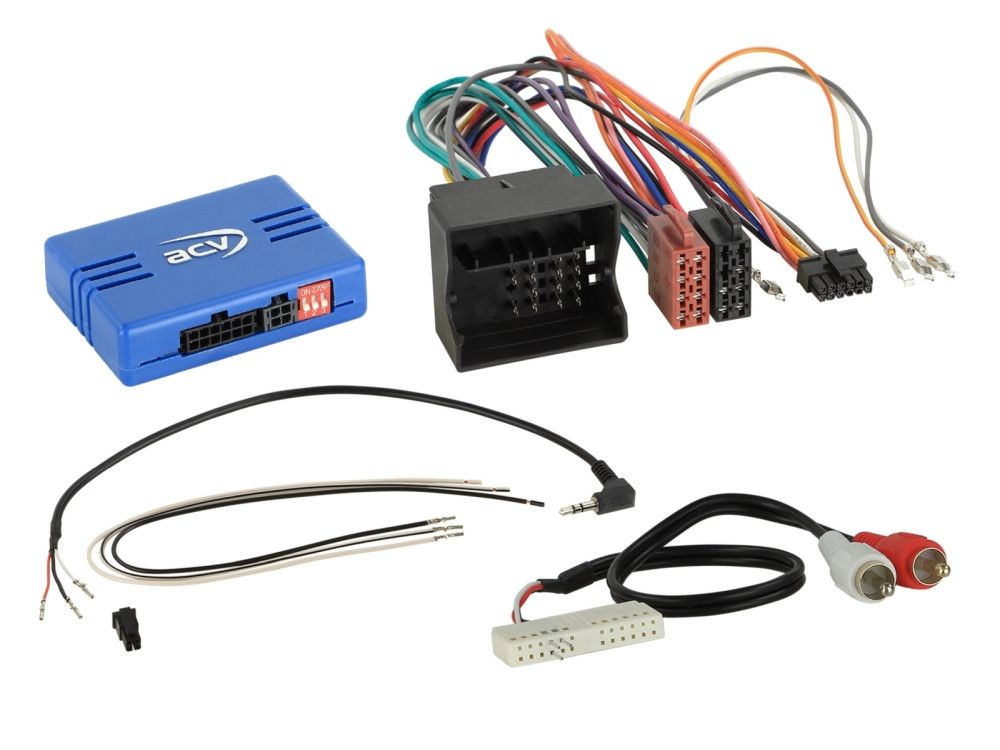

- Kormánytávkapcsoló illesztőegység Audi/Seat/Skoda/VW járművekhez (Cikkszám: 42a-1324-001-0)
- Univerzális csatlakozó kábel különböző készülékekhez (Cikkszám: 42arc100)

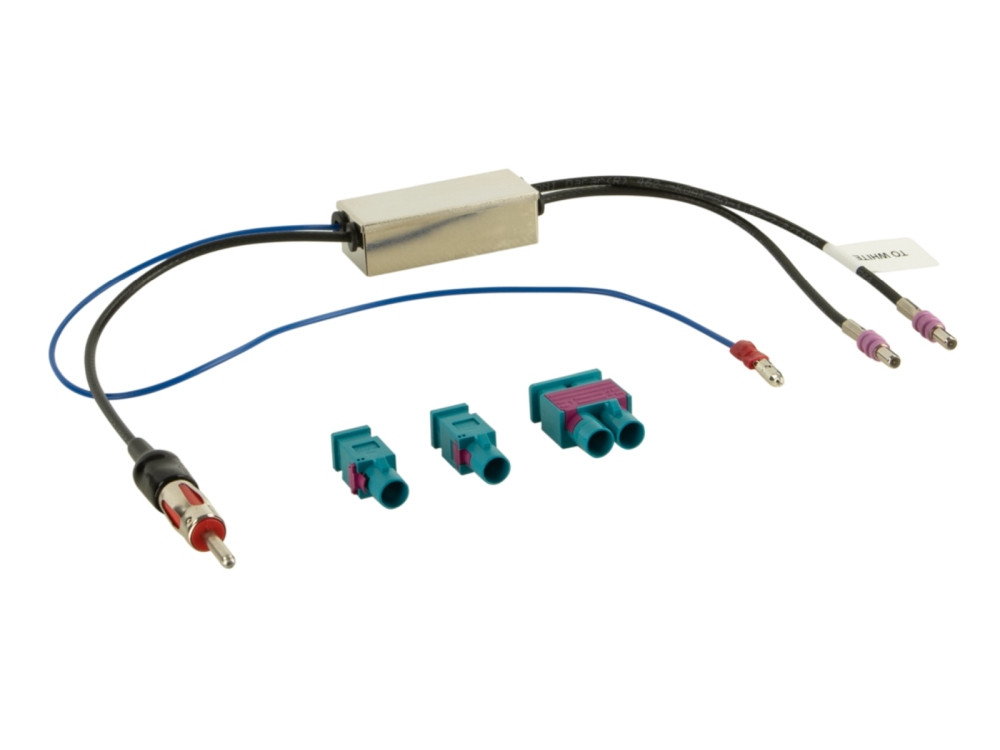

- Antenna átalakító Fakra(m) készlet > DIN(m) 12V fantomtáp (Cikkszám: 1524-70-1-0)
- Aktív rendszer illesztőegység VW T5/Touareg Quadlock (Cikkszám: 13-1424-26-0)
Kompatibilitás
- VW Touareg I (7L) 2003.06. - 2006.11.
- VW Touareg I (7L) 2006.11. - 2010.02.
Technikai adatok és szakmai megjegyzések
- Digitális adatbusz (CAN Bus) vezérlés 40 érintkezős Quadlock VAG csatlakozóval
- Gyári kormánytávkapcsoló csatlakozás: 3,5 mm-es jack vagy szabad vezeték
- Gyári antenna csatlakozás: Fakra(f) > DIN(m) (Kék szál: +12V távvezérlés)
- Gyári hangrendszer csatlakozás: RCA piros/fehér
- A mikrokapcsolók állását az utólagos készülék típusának megfelelően ellenőrizni kell
- Beszerelési megjegyzés: A gyári műszertartó alumínium keresztmerevítőjét szükség esetén műhelyeszközökkel igazítani kell
- Kompatibilis gyári egységek: RCD200, RCD210, RCD300, RCD310, RCD500, RCD510, RNS315, RNS510
- Nem kompatibilis: RCD320 ISO csatlakozós egységekkel

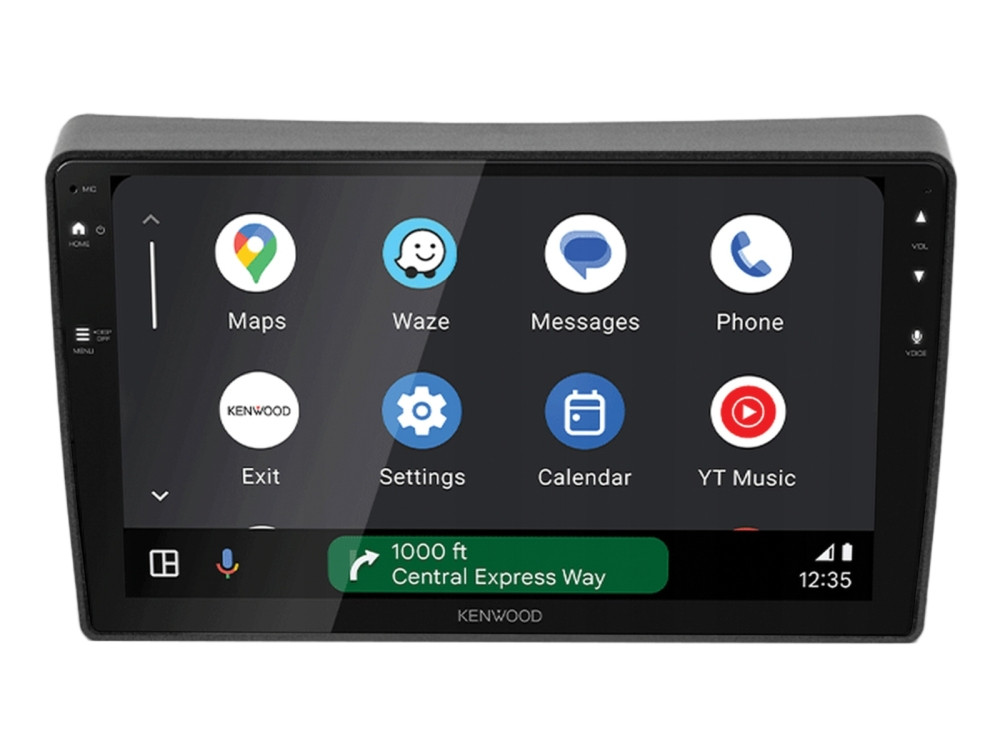

- Támogatott eszközök: 9" szabványos, rövid házas és külön kijelzős (Silverbox) készülékek
- Diagnosztikai visszajelző fények: kék villogás (adatbusz keresés), kék folyamatos (adatbusz aktív), piros (+12V gyújtás aktív)

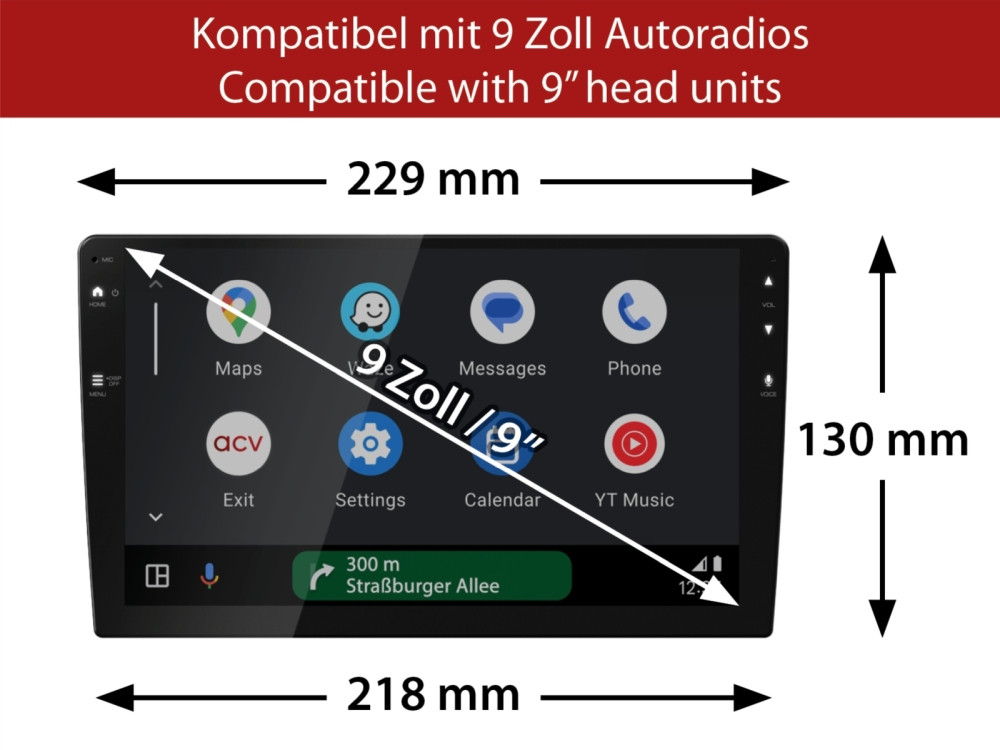

- Szín: fekete | Beépítési méret: 230mm/220mm x 130mm
- Biztosított jelek: Rózsaszín (+12V gyújtás max. 1.5A), Narancs (+12V világítás max. 0.1A), Fehér (+12V tolatójel max. 1.5A), Sebességjel, Szürke (DynAudio gyári hangrendszer távvezérlés)
Általános telepítési útmutató
Ellenőrzési szakasz:
1: Ellenőrizze a gyári készülék összes kezelési és beállítási funkcióját.
2: Végezze el a gyári készülék kiszerelését feszültségmentes állapotban.
3: Ellenőrizze az összes csatlakozás helyességét és folytonosságát feszültségmentesen.
Csatlakozási sorrend:
1: Minden csatlakozást az utólagos készülék használati útmutatója szerint végezzen el.
2: A teljes rendszert legutoljára csatlakoztassa a jármű tápellátásához.
3: Konfigurálja az utólagos készüléket (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
4: Végezzen teljes működési próbát az utólagos készüléken és a járművön.
Hibás működés esetén:
1: Szerelje vissza a gyári készüléket és működtesse azt a rendszer stabilizálásához.
2: Várja meg, amíg a digitális adatbusz nyugalmi állapotba kerül.
3: Ellenőrizze az illesztőegység hardveres beállításait (mikrokapcsolók).
4: Végezze el az újracsatlakoztatást a fenti sorrend szerint a nyugalmi állapot megvárása után.
Szakmai figyelmeztetések
A leírásban megadott csatlakozások és módosítások kizárólag képzett szakemberek számára szolgálnak információul. További módosítások esetén az alábbiak betartása kötelező:
1: A módosításokat kizárólag képzett szakember végezheti el.
2: Ellenőrizni kell a gyártói jóváhagyásokat és a garanciális feltételeket.
3: Méréssel és a jármű kapcsolási rajzával ellenőrizni kell a funkciók helyességét.
4: A módosítások saját felelősségre, működési garancia nélkül történnek.
5: A módosításokért a járműben vagy az eszközben esett károkra vonatkozóan garanciát nem vállalunk.
6: A gyári kábelkorbács megvágása vagy módosítása a termékgarancia azonnali elvesztésével járhat.
Kérdések és Válaszok
Működni fog a gyári DynAudio hangrendszer az új rádióval?
Igen, a készlet tartalmazza a szükséges aktív rendszer illesztőt, amely digitális jellel aktiválja a gyári erősítőt, a hangátvitelt pedig az RCA csatlakozókon keresztül biztosítja.
Szükséges bármilyen mechanikai átalakítás a műszerfalon?
A Touareg I modelleknél a gyári rádió mögötti alumínium merevítő minimális igazítása szükséges lehet a nagyobb kijelzős eszközök rögzítéséhez.
Hogyan látható az illesztőegység állapota?
A beépített diagnosztikai visszajelző fény folyamatos kék jelzése igazolja az aktív adatkapcsolatot, a piros fény pedig a gyújtásfeszültség meglétét mutatja.
Megmarad a kormányról való vezérlés lehetősége?
Természetesen, a szett teljes körű kormánytávkapcsoló támogatást biztosít a kompatibilis utólagos multimédiás egységekhez.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
