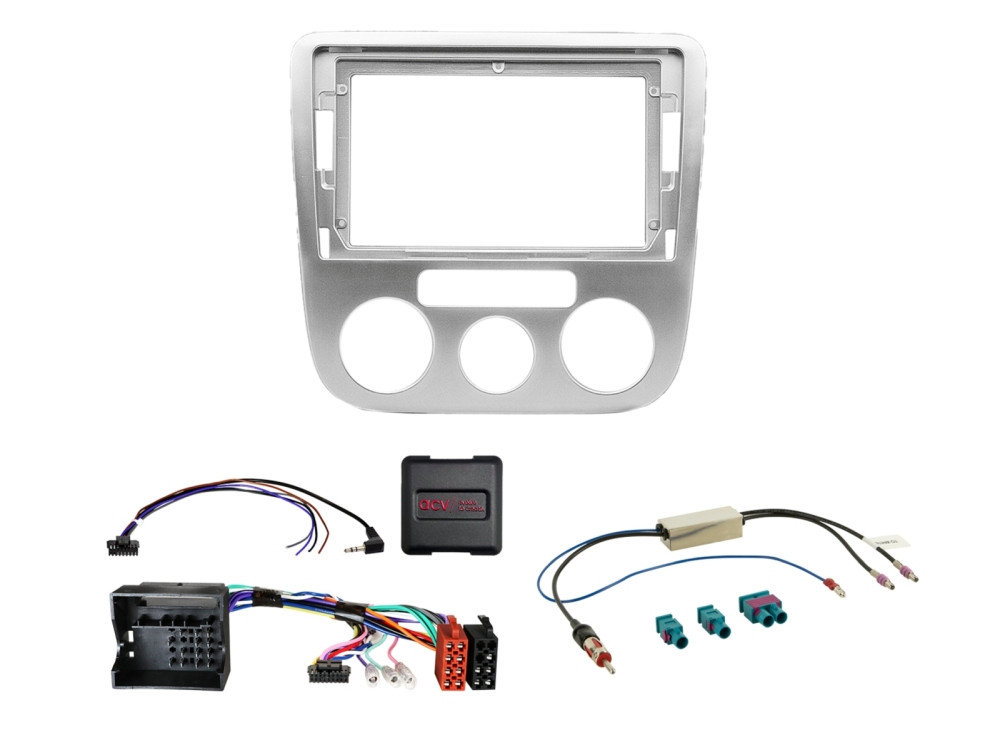

A csomag tartalma

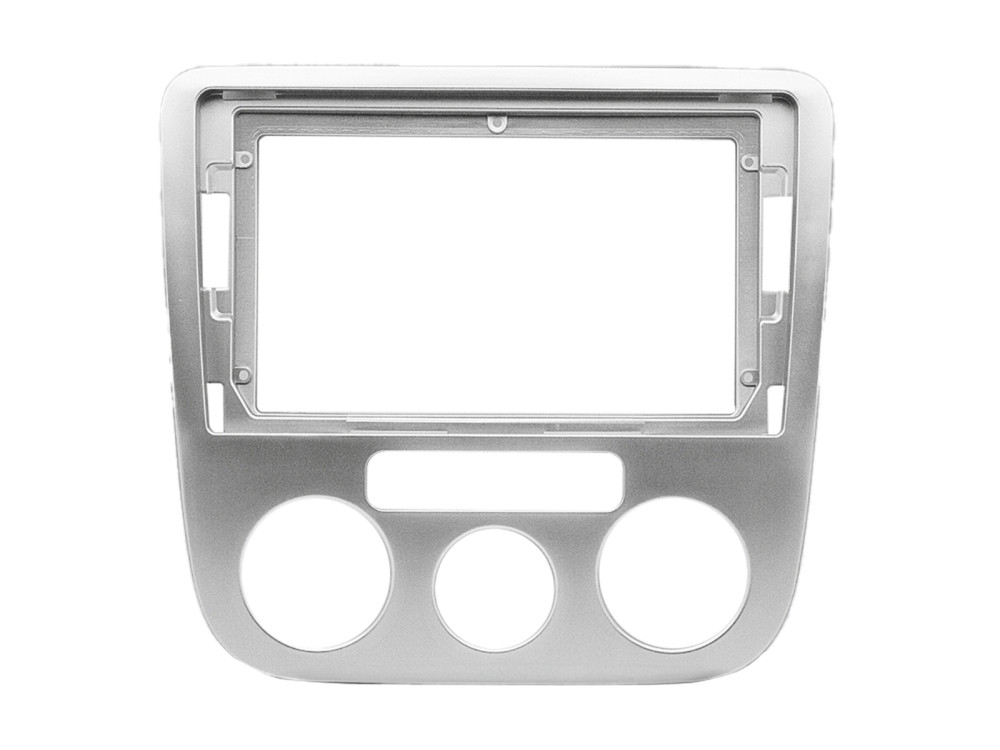

- 9" Rádiókeret VW Scirocco (ezüst, manuális klíma)

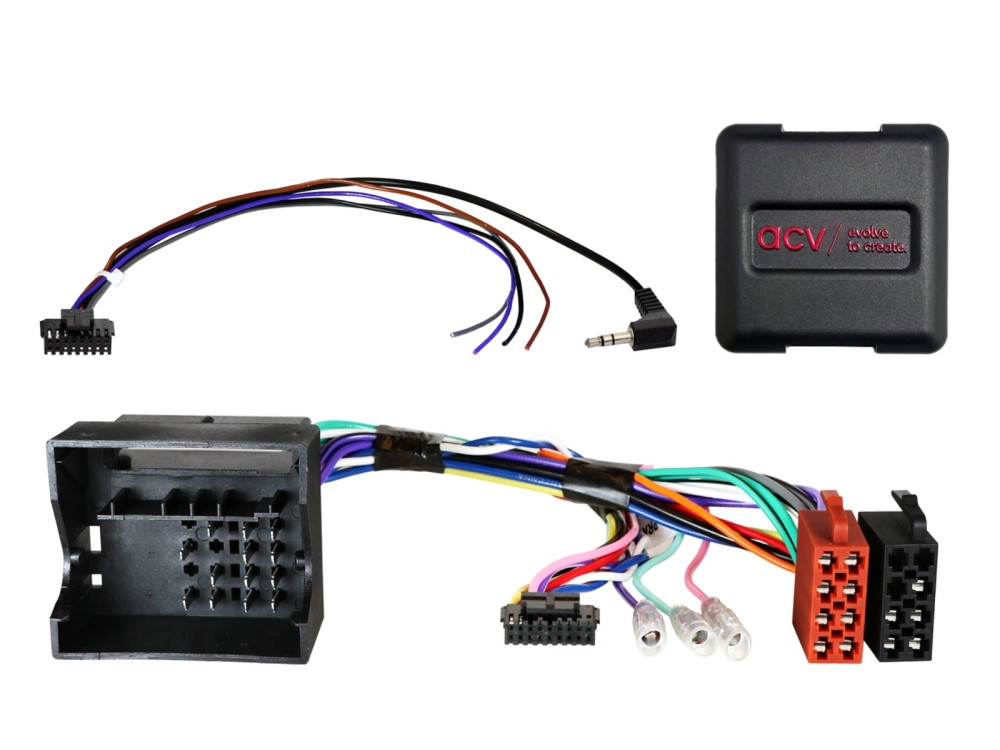

- Kormánytávirányító interfész (40Pin Quadlock, Multilead)
- Antenna adapter (Fakra - DIN 12V fantomtáppal)
Sok autógyártó saját, járműspecifikus rádiót épít be, amelyek optikailag a középkonzolhoz idomulnak. Ez a beépítő készlet tartalmazza az összes olyan komponenst, amely egy utólagos fejegység beszereléséhez és a jármű funkcióinak helyreállításához szükséges. A jármű felszereltségétől függően az interfész biztosítja a zökkenőmentes kommunikációt az autó és az új eszköz között.
Fontos, hogy a kormánytávirányító funkció támogatott, és annak konfigurálása elengedhetetlen az adapter működéséhez. Kérjük, ellenőrizze, hogy az eredeti gyári rádió és a csatlakozók megegyeznek-e a leírásban szereplőkkel. Bizonyos esetekben (pl. Trailer Assist, E Call vagy egyéb vezetéstámogató rendszerek) nem minden funkció marad támogatott. Beszerelés előtt javasoljuk a járműmenü beállításainak ellenőrzését.
Szakértő támogatás a 82/424-954 telefonon kaphat.
Kompatibilis járművek és rádiók
A készlet az alábbi típushoz alkalmas:
- VW Scirocco III (13) 2008. 08. – 2014. 04.
Támogatott gyári OEM fejegységek:
- RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510
- RNS315 / RNS510 gyári navigáció
Nem kompatibilis:
- RCD320 egységgel szerelt, ISO csatlakozós járművekhez
- Gyári erősítővel (Soundsystem) szerelt járművekhez
Technikai paraméterek
- Kivitel: Manuális klímával szerelt járművekhez
- Szín: Ezüst

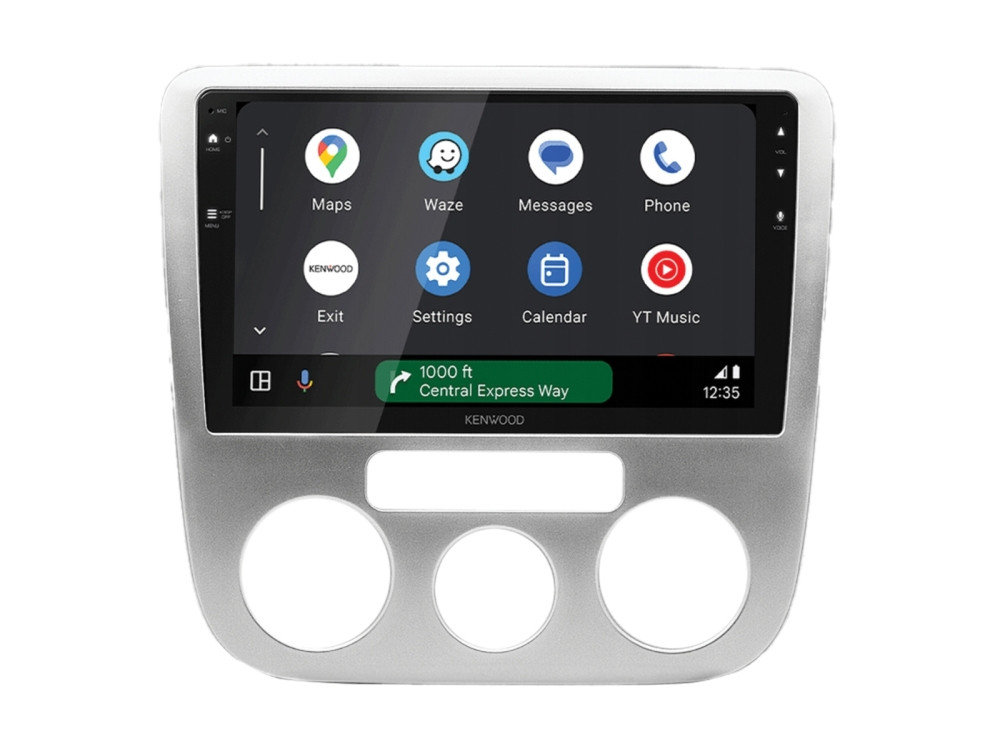

- Rádiókeret kivágás: 230mm/220mm x 130mm (9 colos készülékekhez)
- Kompatibilis eszközök: 9" Standard, 9" Short Body, 9" moduláris eszközök
- Buszrendszer: CAN Bus
- Csatlakozás: 40 Pin Quadlock VAG csatlakozó
- Kormánytávirányító csatlakozás: 3,5mm jack / szabad vezeték
- Antenna csatlakozás: OEM Fakra(f) > DIN(m) fantomtáppal
- Kimeneti jelek: Gyújtás (+12V), Világítás, Tolatójel, Sebességjel, Kézifék jel
- Kimeneti terhelhetőség: max. 250 mA (nagyobb igény esetén relé szükséges)
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Kérdezz-felelek
Milyen méretű kijelző szerelhető be ezzel a kerettel? A keretet kifejezetten a standard 9 colos (230/220mm szélességű) univerzális multimédiás egységekhez tervezték.
Működni fog a kormányon lévő összes gomb az új rádióval? Igen, a készlet tartalmazza a CAN Bus interfészt, amely lefordítja a kormánygombok jeleit az utólagos rádió számára.
Szükséges-e vágni a gyári kábeleket a beszereléshez? Nem, a csomag plug & play Quadlock csatlakozót tartalmaz, így a gyári kábelköteg sértetlen marad.
Mi a teendő, ha az autómban gyári erősítő van? Ez a konkrét készlet nem támogatja a gyári erősítős (pl. Dynaudio) rendszereket, ilyen esetben speciális aktív rendszer adapterre van szükség.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
