Sok autógyártó saját, járműspecifikus rádiókat épít be, amelyek optikailag a középkonzolhoz igazodnak. Ez a beépítő készlet minden olyan komponenst tartalmaz, amely egy gyári OEM készülék cseréjéhez szükséges. A jármű felszereltségétől függően a csomag tartalmazza az utólagos készülék üzemeltetéséhez és a járműfunkciók helyreállításához szükséges összes adaptert és interfészt. Az utólagos készülék funkcióitól és szoftverétől függően egyes kezelési funkciók megszűnhetnek vagy más funkciókkal helyettesíthetők. Vegye figyelembe az egyes komponensek beépítési javaslatait. Győződjön meg arról, hogy az általunk megadott eredeti gyári rádiók és az adapter illusztrált csatlakozói megegyeznek a jármű felszereltségével. Vegye figyelembe, hogy bizonyos esetekben nem minden funkció támogatott, például a Trailer Assist, E-Call vagy más vezetéstámogató és kényelmi rendszerek. Telepítés előtt ellenőrizze a jármű menüjét a különböző beállításokhoz. A végleges összeszerelés előtt ellenőrizze a beállítások működését és a járműrendszert. Szakértő támogatás a 82/424-954 telefonon kaphat.

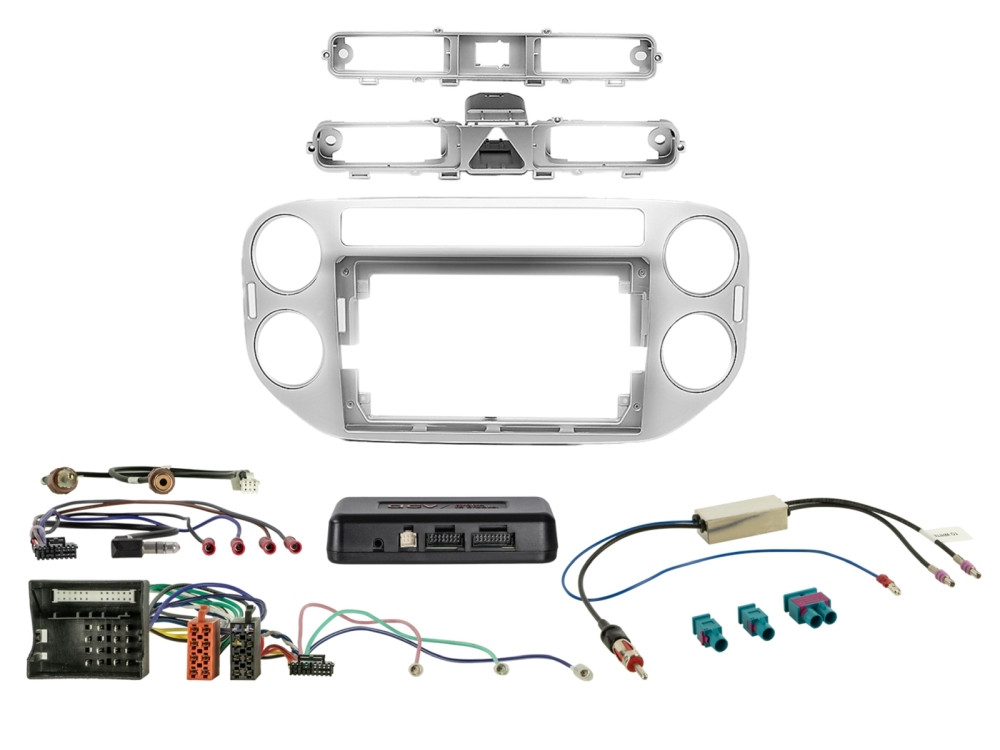

A csomag tartalma:

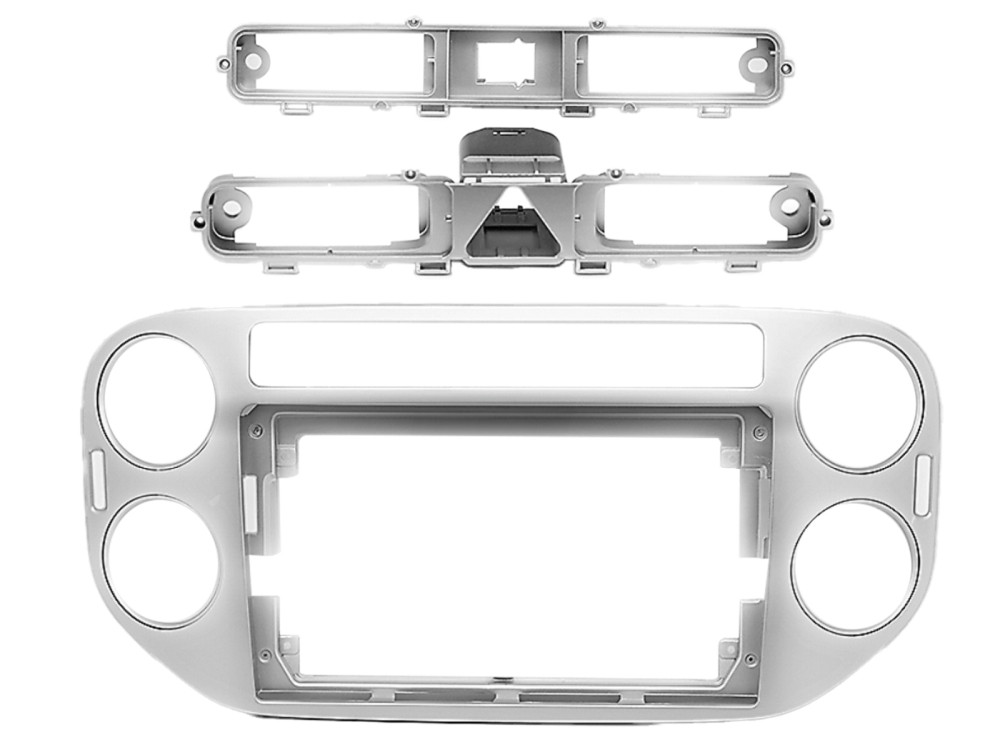

- 9" Rádiókeret VW Tiguan 2011.06.-2016.04. ezüst (Cikkszám: 381320-98-2)

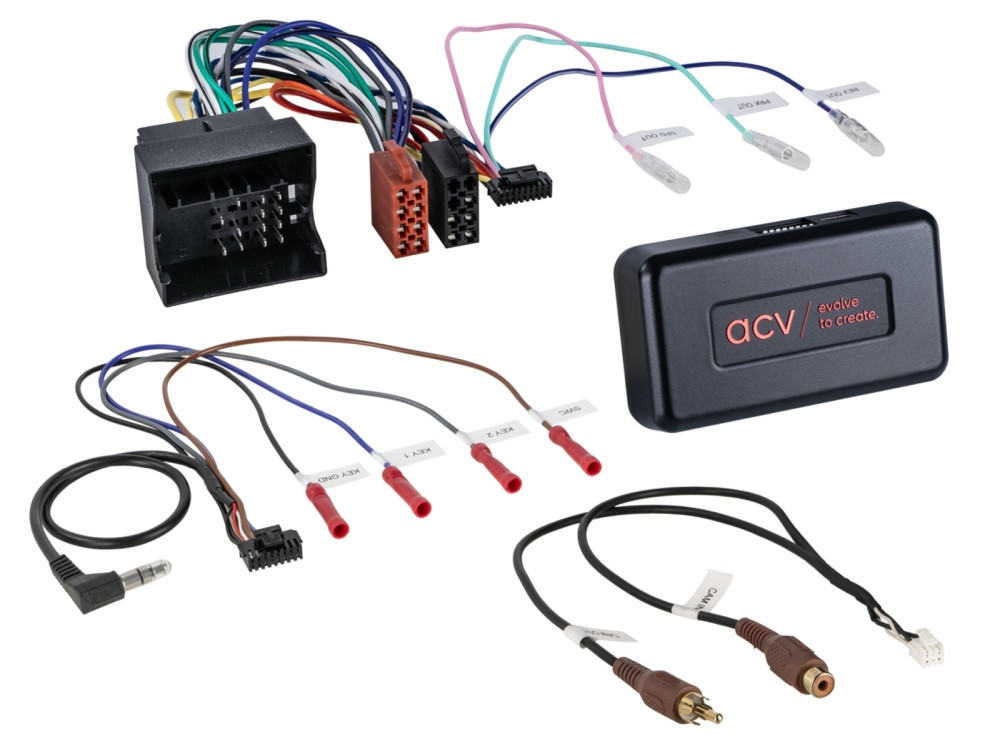

- i-dapter Skoda/VW járművek 40Pin Quadlock Multilead (Cikkszám: 43xvw01)
- Antenna adapter Fakra(m) készlet > DIN(m) 12V fantomtáp LEONI (Cikkszám: 1524-70-1-0)
Kompatibilis járművek:
Technikai adatok és megjegyzések:
- CAN Bus rendszer
- Csatlakozás: 40 Pin Quadlock VAG csatlakozó
- Csatlakozás: OEM kormánytávvezérlés > 3,5 mm jack / szabad vezeték
- Csatlakozás: OEM antenna Fakra(f) > DIN(m)
- Kék vezeték: +12V antenna távvezérlés
- Fehér vezetői információs kijelzővel (FIS) rendelkező járművekhez
- A rádiókeret kivágását hasonlítsa össze a jármű belső terével
- RCD500 / RCD510 gyári készülékkel szerelt járművekhez
- RNS315 / RNS510 gyári navigációval szerelt járművekhez
- ISO csatlakozós RCD320 gyári készülék nélküli járművekhez
- Gyári erősítő (Soundsystem) nélküli járművekhez
- Tolatókamera bemenetet az utólagos készülék menüjében aktiválni és konfigurálni kell
- i-dapter csatlakozás: lila/fehér: +12V tolatójel, RCA(m) okker: tolatókamera bemenet
- i-dapter beállítások megjelenítése az utólagos készülék tolatókamera bemenetén
- Optikai parkolórendszer (OPS) megjelenítése az utólagos készüléken
- Klímavezérlés (Climatronic) megjelenítése az utólagos készüléken
- Kormánytávvezérlő beállítása: Track előre gomb nyomva tartása (vagy 43x-remote kiegészítővel)
- Kormánytávvezérlő nélküli járművekhez szükséges tartozék: i-dapter távvezérlő (Cikkszám: 43x-remote)
- Parkolóasszisztenssel és első PDC-vel szerelt járművek: indítás után az első PDC látható, kilépés a PDC gombbal
- +12V tolatójel 3 km/h felett lekapcsol
- Ha nincs kamerakép vagy megjelenítés: kiegészítő testkontaktus szükséges az RCA külső vezetőjén

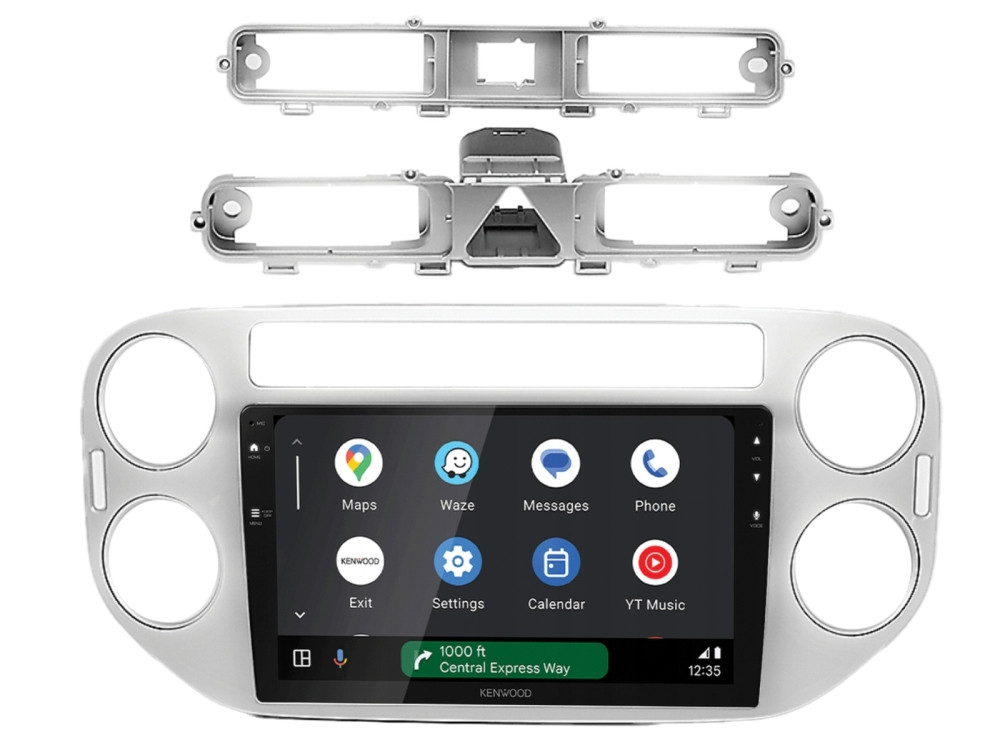

- Kompatibilis: 9" trapéz alakú tablet eszközök, 9" moduláris eszközök (Silverbox), 9" L-Body eszközök (beépíthetőség ellenőrizendő)
- DIP kapcsoló beállítások az utólagos készülék gyártója szerint (lásd használati útmutató)
- Szín: ezüst
- Beépítési kivágás: 230mm/220mm x 130mm
- Kimenetek terhelhetősége: max. 250 mA (nagyobb igény esetén relézés szükséges)
Biztosított jelek:
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel (Speed pulse)
- Zöld: Test (GND) kézifékjel
- Kormánytávvezérlés támogatás
- Klíma és optikai parkolórendszer megjelenítés
Opcionális kiegészítő:
- 9" rádiókeret tartozék 10" kijelző adapterhez (Cikkszám: 271000-42)
Általános telepítési útmutató
- Ellenőrizze a gyári készülék összes funkcióját és beállítását a kiszerelés előtt.
- A gyári egységet feszültségmentesített állapotban szerelje ki.
- Ellenőrizze az interfész csatlakozások helyességét és folytonosságát feszültségmentesen.
- Minden csatlakozást az utólagos készülék leírása szerint végezzen el.
- A járműhöz való végső csatlakoztatást (tápfeszültség) utoljára végezze el.
- Konfigurálja az utólagos készüléket (kormánytávvezérlő, kamera, antenna táplálás stb.).
- Végezzen funkciótesztet a készüléken és a járművön. Hiba esetén: Szerelje vissza a gyári egységet, működtesse azt, várja meg a CAN-Bus nyugalmi állapotát, majd ellenőrizze az interfész konfigurációját.
Fontos figyelmeztetés: A leírásban szereplő kiegészítő csatlakozások és módosítások kizárólag képzett szakemberek számára szolgálnak tájékoztatásul. A nem szakszerű bekötésből eredő károkért felelősséget nem vállalunk, a kábelköteg módosítása a garancia elvesztésével járhat.
Kérdések és Válaszok
Megmaradnak a gyári kormánygombok a csere után? Igen, az i-dapter interfész lehetővé teszi a gyári kormánytávvezérlő funkciók továbbvitelét az utólagos rádióra. Látható lesz a klíma beállítása az új kijelzőn? Igen, a készlet támogatja a Climatronic adatok vizuális megjelenítését a kompatibilis utólagos fejegységeken. Szükséges külön adapter az antennához? Nem, a csomag tartalmazza a megfelelő Fakra-DIN fantomtápos antenna adaptert is. Minden VW Tiguanhoz jó ez a szett? A készlet a 2011.06. és 2016.04. közötti (5N kódú) modellekhez készült, amelyek ezüst műszerfallal rendelkeznek.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
