I. busz
Csatlakozás: 17 tűs BMW csatlakozó
Csatlakozás: 40 tűs Quadlock BMW csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO(m) > DIN(m)
Csatlakozás: OEM antenna Fakra(f > DIN(m)
Üzleti OEM eszközzel felszerelt járművek
Professzionális OEM navigáció nélküli járművek
Gyári hangrendszer nélküli járművek*
Szerelje szét az eredeti gyári kiegészítő alkatrészeket:
CD-váltó / TV-tuner / telefonmodul
Eszközrögzítés a bal oldalon
Alumínium díszlécekkel (belső) felszerelt járművek > Műhelyfelszereléssel történő beállítás szükséges
Dip kapcsolók beállításai az utólag beszerelhető eszköz gyártójához (lásd BDA)
A következő járművekhez alkalmas:
BMW 3-as sorozat (E46) 1998.07. - 2007.02.
Szín: fekete
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék távirányítója
17 tűs BMW csatlakozó:
*Hangrendszerrel (nem DSP/Harman Kardon) felszerelt járművek esetén Aktív rendszer adapter BMW/Land Rover/Rover 17 tűs > Cikkszám: 13-1020-50
40 tűs BMW csatlakozó:
*Hangrendszerrel (DSP/Harman Kardon nélkül) felszerelt járművek LFB BMW 3-as/5-ös/7-es/X3/X5/Z4/ Mini Quadlock/Amp > Cikkszám: 42xbm007 előkészületben

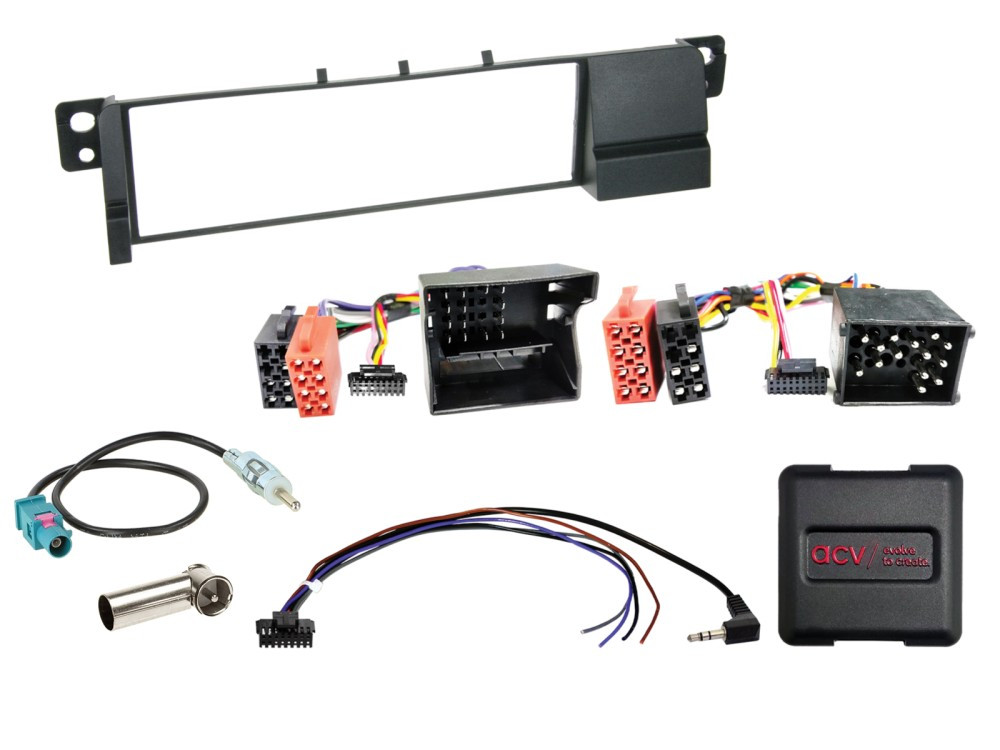

Szállítási tartalom:
1 DIN-es rádiófedél BMW 3-as sorozat (E46) 1998/07-2007/02 > Cikkszám: 281023-01-0
LFB BMW/Mini járművek 17 tűs/Quadlock IBus többvezetékes> Cikkszám: 42xbm00c-0
Antenna adapter ISO(f)>DIN(m) > Cikkszám: 1500-00-0
Antenna adapter Fakra(m)>DIN(m) passzív > Cikkszám: 1524-01-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
