CAN busz
Csatlakozó: 40 tűs Quadlock Citroën/Peugeot csatlakozó
Csatlakozó: Kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozó: OEM antenna Fakra(m) > DIN(m)
Csatlakozó: OEM AUX > RCA(m) piros / fehér
Csatlakozó: OEM tolatókamera > RCA(m) sárga
Csatlakozó: OEM USB > USB A
Kék: +12V-os antenna távirányító
Járművek Blaupunkt/Continental/Siemens VDO RD4 OEM eszközzel hangerőszabályzóval
Járművek hátul tolatóradar-vel
Járművek Bosch OEM eszköz nélkül
Járművek Continental RD45 OEM eszközzel hangerőszabályzóval*/**
Járművek Magneti Marelli RT3/RT6 Harman Becker OEM navigációval hangerőszabályzóval nélkül
JBL OEM nélküli járművek hangrendszer
Gyári hátsó hangszórók nélküli járművek:
tolatóradar lejátszás a hátsó hangszóró kimenetén
Cserélje fel az első/hátsó hangszóró kábelét az ISO csatlakozókban
tolatóradar kapcsolóval rendelkező járművek:
A tolatóradar lejátszást aktiválni kell
ECO móddal rendelkező járművek:
+12V folyamatos áram 30-as csatlakozó, akkumulátorvédelemmel
Támogatott járműbeállítások (lásd a felhasználói kézikönyvet)
DIP kapcsoló beállítások az utángyártott gyártóhoz (lásd a felhasználói kézikönyvet)
A következő járművekhez alkalmas:
Citroen C3 (S) 2010.01 - 2013.03
Citroen C3 (S) 2013.04 - 2017.01
Citroën DS3 (S) 2010.03 - 2014.07
Szín: Fekete
Rádió kijelző kivágás: 171 mm x 99 mm
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Piros: +12V gyújtáskapcsoló 15-ös csatlakozója
Narancssárga: +12V világításkapcsoló 58-as csatlakozója
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: földelés (GND) kézifékjel
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé, tekercsellenállás min. 75 ohm
2 relé, tekercsellenállás min. 150 ohm
Kormánykerék távirányítója
Hátsó tolatóradar támogatás
Járműbeállítások támogatása
*RD45 OEM eszközzel, kormánytávkapcsoló Citroen/Fiat/Peugeot/Toyota 40-tűs Quadlock rendszerrel felszerelt járművek > Cikkszám: 42b-3444741
**RD45 OEM eszközzel, figyelmeztető hang interfésszel felszerelt járművek BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Cikkszám: can-tolatóradar

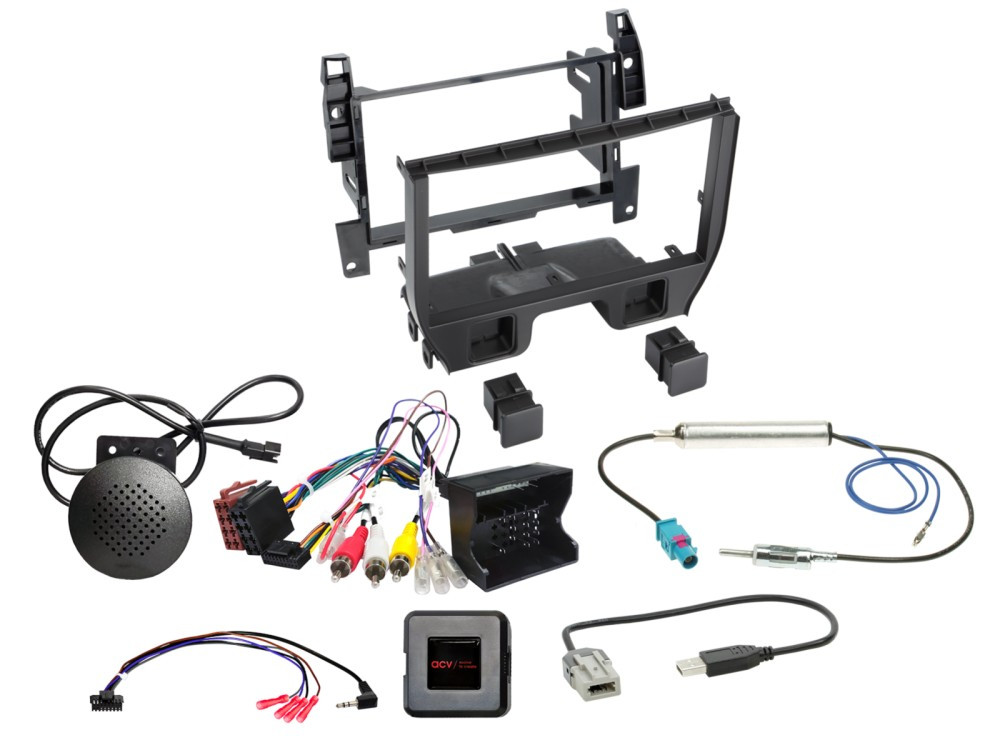

Szállítási tartalom:
2-DIN rádió panel Citroen C3(S) 2010-2017/DS3(S) 2010-2014 > Cikkszám: 381040-16
kormánytávkapcsoló Citroen/Peugeot 40-tűs Quadlock többvezetékes tolatóradar hátsó csupasz > Cikkszám: 42xpg013
USB adapter Citroen/Peugeot/Toyota Különböző járművek > Cikkszám: 44-1041-001
Antenna adapter Fakra(m)>DIN(m) 12V Phantom csupasz > Cikkszám: 1524-03-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
