analóg
Csatlakozás: ISO / Mini ISO
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM FM antenna ISO(f)anya > DIN(m)apa
Csatlakozás: OEM DAB+ antenna Fakra(f)anya > SMB(f)anya
Csatlakozás: 6 tűs Fiat T-kábelköteg > telefon
Csatlakozás: Biztosítékdoboz kábelköteg > Sebességjel / Hátramenetjel (lásd a felhasználói kézikönyvet)
Rádió előkészítéssel rendelkező járművek
Induktív töltéssel rendelkező járművek > Telefon funkcióval támogatott
Kormánykerék távirányító gombjai > A kormánykerék hátulja (lásd a felhasználói kézikönyvet)
Csatlakozás a biztosítékdoboz kábelkötegéhez:
Zöld: Sebességjel, fekete 60 tűs csatlakozó > 22-es tű
Narancssárga: Hátramenetjel +12V, zöld 60 tűs csatlakozó > 17-es tű
DIP kapcsolók beállításai az utángyártott gyártó számára (lásd a felhasználói kézikönyvet)
A következő járművekhez alkalmas:
Citroën
Citroen Jumper (250) 2024.07 -2025
Citroen e-Jumper (259 2024.07 -2025
Citroen relé (250) 2024-2025
Fiat
Fiat Ducato (ZAF 250) 2021.11.-2023.11.
Fiat Ducato (ZAF 250) 2023.11 - 2025
Fiat e-Ducato (ZAF 250) 2021.04.-2024.03.
Fiat e-Ducato (ZAF 250) 2024.03 -2025
Opel
Opel Movano Cargo C (Y) 2024.01 - 2025
Opel Movano Electrik Cargo C (Y) 2024.01 - 2025
Szín: Fekete
Rádió kijelző kivágás: 173mm x 98,5mm
A következő jeleket biztosítja:
Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék távirányító

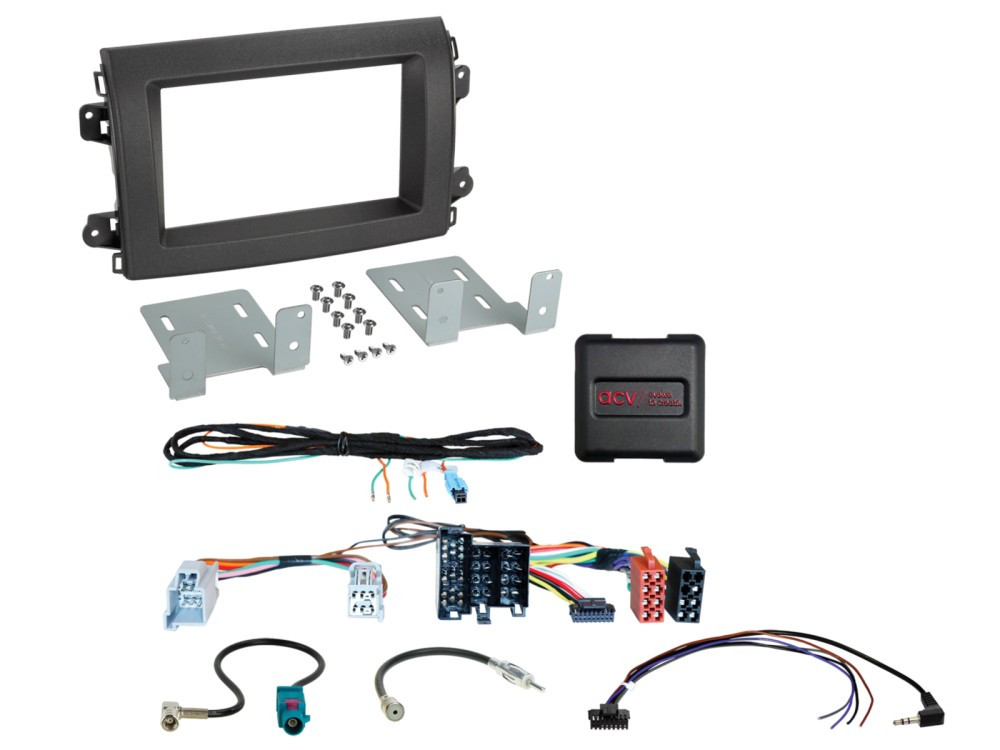

Szállítási tartalom:
2-DIN rádió panel Citroen Jumper/Fiat Ducato/Opel Movano > Cikkszám: 381094-39-1-1
kormáyntávkapcsoló Fiat Ducato 11/2021-2023 ISO/Mini ISO telefon > Cikkszám: 42xfa026-0
Antenna adapter ISO(f)>DIN(m)apa 25cm csupasz > Cikkszám: 1503-00-0
Antenna adapter Fakra Z(m)apa>SMB(f)anya 90° 20cm csupasz > Cikkszám: 1502-54-0
Opcionális:
Tárolórekesz a 2 DIN-es rádiópanelek, csavaros rögzítésű > Cikkszám: 271000-10
INBAY® tárolórekesz 2 DIN-es rádiópanelekhez, csavaros rögzítésű > Cikkszám: 241000-10-1
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
