Analóg
Csatlakozás: ISO / Mini ISO
Csatlakozás: Gyári kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: Gyári antenna ISO(f) anya > DIN(m)apa
Rádióelőkészítéssel rendelkező járművek
+12 V-os gyújtástáppal és analóg kormánytávkapcsoló-vel rendelkező járművek a Mini-ISO csatlakozó 10/11/12 SWC1/GND/SWC2 lábaiban
Gyári eszköz nélküli járművek
Ha az kormánytávkapcsoló funkciói felcserélődnek, cserélje fel a zöld/kék kábeleket a csatlakozóban.
DIP kapcsolók beállításai az utángyártott eszköz gyártójához (lásd a felhasználói kézikönyvet)
A következő járművekhez alkalmas:
Citroen
Citroen Jumper (250) 2014.05. - 2022.10.
Citroen Jumper (250) 2022.10. - 2024.06.
Citroen e-Jumper (259) 2021.10. - 2024.06.
Citroen Relay (250) 2006-2024
Fiat
Fiat 500 (ZAF 312) 2016.07. - 2023
Fiat 500L (ZAF 199) 2012.10. - 2017.07.
Fiat 500L (ZAF 199) 2017.07. - 2022.03.
Fiat Doblo (ZAF 263) 2015.01. - 2022.06.
Fiat Ducato (ZFA 250) 2014.05. - 2021.11.
Opel
Opel Movano Cargo C (Y) 2021.10. - 2024.01.
Opel Movano Electric Cargo C (Y) 2021.10. - 2024.01.
Peugeot
Peugeot Boxer (Y) 2014.09. - 2019.12.
Peugeot Boxer (Y) 2018.08. - 2024.06.
Peugeot e-Boxer (Y) 2021.10. - 2024.06.
Szín: Fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
A következő jeleket biztosítjuk:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan... nem kompatibilis.
Kormánykerékre szerelhető távirányító

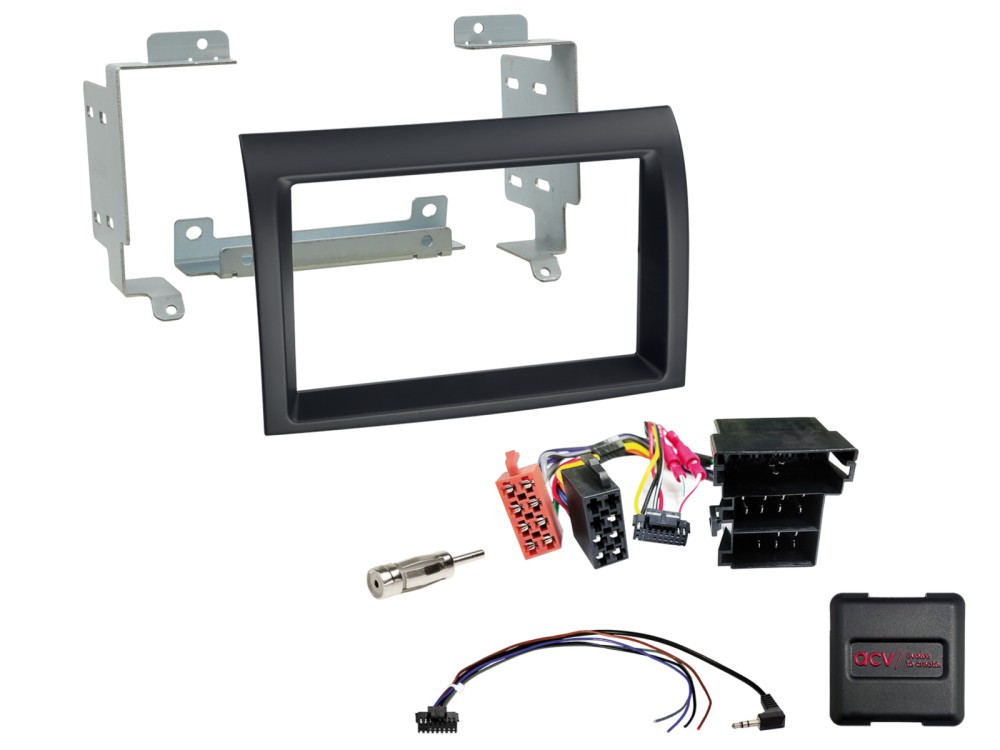

Tartalom:
2 DIN-es rádió előlap Citroen/Fiat/Opel/Peugeot modellekhez, OEM eszköz nélkül > Cikkszám: 381094-29-1
kormánytávkapcsoló Citroen/Fiat/Opel/Peugeot ISO/Mini ISO többvezetékes, csupasz > Cikkszám: 42xfa016-0
Antenna adapter ISO(f)>DIN(m), csupasz > Cikkszám: 1500-00-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
