CAN-busz
Csatlakozás: 40 tűs Quadlock Citroën / Peugeot csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna Fakra(m) > DIN(m)
Csatlakozás: OEM AUX > RCA(m) piros / fehér
Csatlakozás: Gyári tolatókamera > RCA(m) sárga
kék: +12 V-os antenna remote
Rádió panel 2-DIN beszerelőkészlettel
Blaupunkt / Continental / Siemens VDO RD4 OEM hangerőszabályzós egységgel felszerelt járművek
Bosch OEM eszköz nélküli járművek
Continental RD45 OEM hangerőszabályzóval nem rendelkező eszköz nélküli járművek**
Magneti Marelli RT3 / RT6 / Harman Becker OEM navigáció nélküli járművek
JBL OEM hangrendszer nélküli járművek
PDC ( parkolóradar)) szerelt hátsó lökhárítóval szerelt járművek:
Figyelmeztető hangjelzés interfész BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Cikkszám: can-PDC ( parkolóradar)*
PDC ( parkolóradar) kapcsolóval felszerelt járművek:
A PDC ( parkolóradar hang) lejátszást engedélyezni kell
ECO üzemmóddal rendelkező járművek:
+12 V-os folyamatos áram 30-as kapocs akkumulátor biztosítékkal ellátva
Támogatott járműbeállítások (lásd BDA)
Dip kapcsolók beállításai az utólag beszerelhető eszköz gyártójához (lásd BDA)
A következő járművekhez alkalmas:
Citroën
Citroen Berlingo (7) 2008.06.-2012.03
Citroen Berlingo (7) 2012.04.-2015.05
Citroen Berlingo (7) 2015.06.-2018.06
Citroën C2 (J) 2004.12.-2009.12
Citroën C3 (F) 2005/10 - 2010/01
Citroen C3 Pluriel (H) 2003.01.-2008.04.
Citroen C3 Pluriel (H) 2008.04.-2010.02.
Citroen Jumpy (X) 2007.02. - 2012.03.
Citroen Jumpy (X) 2012.03. - 2016.05.
Fiat
Fiat Scudo (ZAF 270) 2007.02.-2016.07.
Peugeot
Peugeot 207 (W) 2006/06 - 06/2009
Peugeot 207 (W) 2009.06.-2015.07.
Peugeot 307 (3/ 3 Break/ 3 Kombi/ 3 CC) 2005.06. - 2009.03.
Peugeot Expert (X) 2007.02. - 2012.03.
Peugeot Expert (X) 2012.03. - 2016.08.
Peugeot Partner/Partner Tepee (7) 2008.05. - 2012.03.
Peugeot Partner/Partner Tepee (7) 2012.03. - 2015.04.
Toyota
Toyota ProAce 2013.06. - 2016.07
Szín: fekete
Rádió kijelző kivágás: 173 mm x 98,5 mm
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcionálisan inkompatibilisek lehetnek.
piros: +12V gyújtás 15-ös kivezetés
narancssárga: +12V világítás 58-as csatlakozó
lila/fehér: +12V-os tolatójel
rózsaszín: sebességjelző
zöld: földelés GND kézifék jel
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramfelvétel:
1 relé tekercs ellenállása min. 75 Ohm
2 relé tekercs ellenállása min. 150 Ohm
Kormánykerék távirányítója
Támogatott járműbeállítások
*kormánytávkapcsoló Citroen/Peugeot 40 tűs Quadlock többvezetékes PDC ( parkolóradar) hátsó lökhárító > Cikkszám: 42xpg013
**RD45 OEM eszközzel felszerelt járművek kormánytávkapcsoló Citroen/Fiat/Peugeot/Toyota 40 tűs Quadlock zárral > Cikkszám: 42b-3444741
Szállítási tartalom:

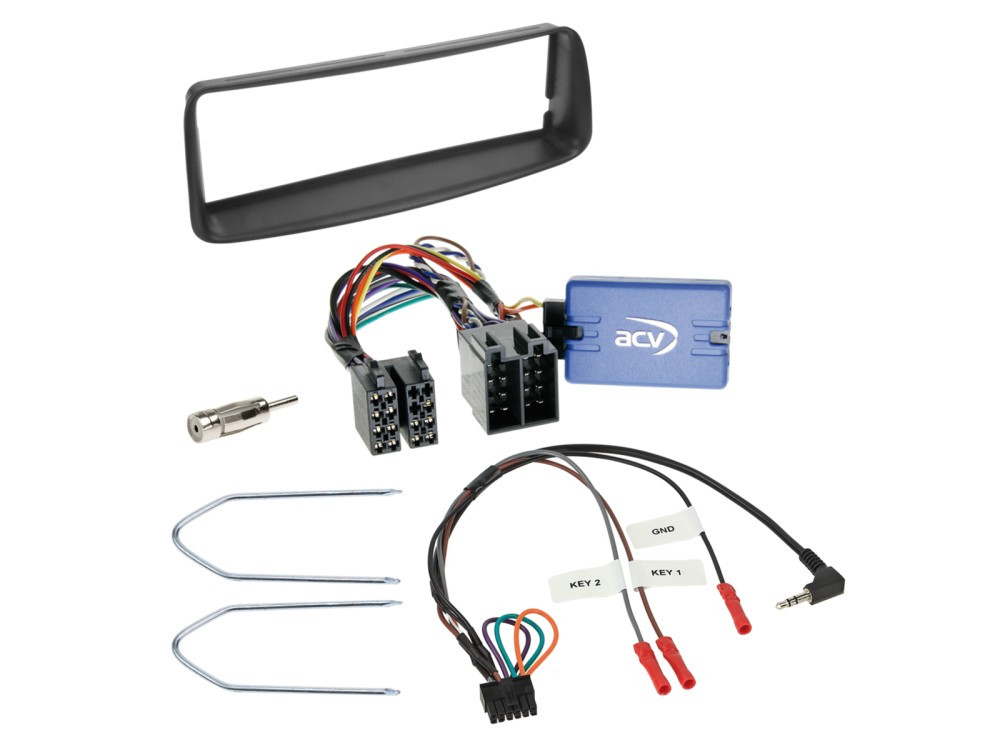

2-DIN rádiófedél Citroen/Fiat/Peugeot/Toyota fekete > Cikkszám: 381040-02-1
kormánytávkapcsoló Citroen/Fiat/Peugeot/Toyota RD4 többvezetékes OEM eszköz, laza > Cikkszám: 42xpg007-0
Antenna adapter Fakra(m)>DIN(m) 12V Phantom bulk > Cikkszám: 1524-03-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
