Analóg
Csatlakozó: 10-tűs / 6-tűs / 20-tűs Toyota csatlakozó
Csatlakozó: Gyári kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozó: Gyári antenna GT13(f)anya > DIN(m)apa
Csatlakozó: Gyári AUX > RCA(m) piros/fekete
2 DIN-es eszközök, maximális beépítési mélység 70 mm/80 mm, beleértve az alsó csatlakozót is
L-es eszközök, felső 1 DIN-es házzal, maximális beépítési mélység 100 mm/150 mm, beleértve a csatlakozót is
A jármű vagy az utángyártott eszköz meghibásodásának vagy meghibásodásának elkerülése érdekében a csatlakoztatás előtt ellenőrizze a tűkiosztást méréssel.
AUX > Ellenőrizze a helyes tűkiosztást a beszerelés előtt.
DIP kapcsolók beállításai az utángyártott eszköz gyártójához (lásd BDA)
A következő járművekhez alkalmas:
Citroen
Citroen C1 (P) 2014.07. - 2021.09.
Peugeot
Peugeot 108 (P) 2014.07. - 2021.03.
Toyota
Toyota Aygo (AB1) 2014.07. - 2018.06.
Toyota Aygo (AB1) 2018.06. - 2022.03.
Szín: Zongoralakk fekete
Rádió kijelző kivágás: 172 mm x 97 mm
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerékre szerelhető távirányító

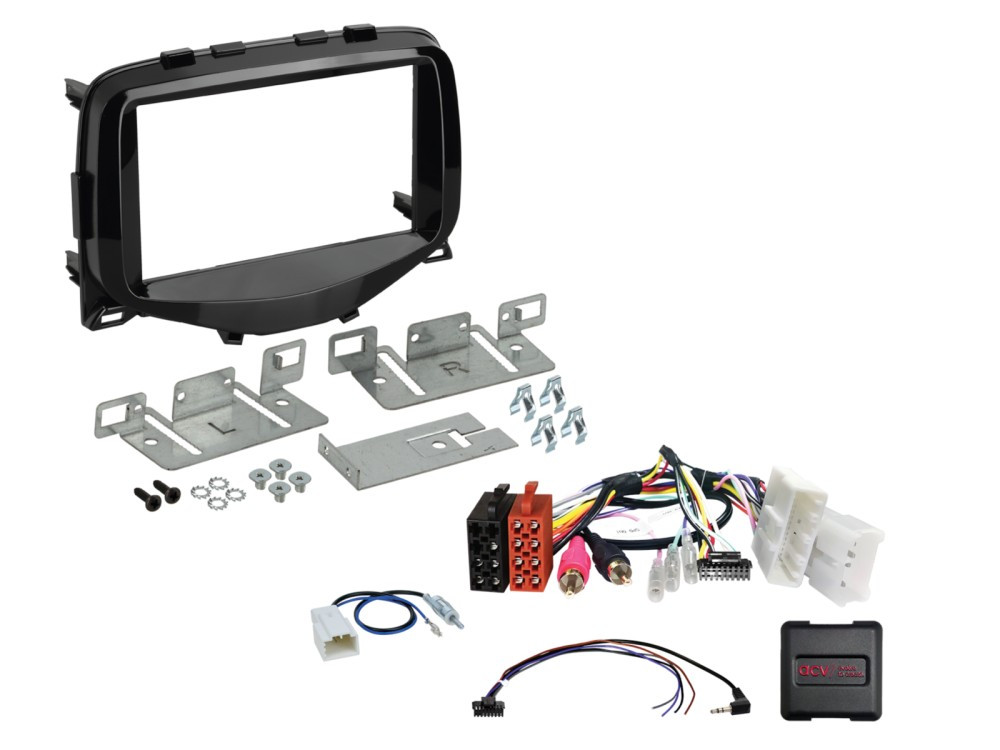

Szállítási terjedelem:
2 DIN-es rádiópanel Citroën C1/Peugeot 108/Toyota Aygo (AB1) modellekhez > Cikkszám: 381040-15
LFB Citroën/Peugeot/Toyota 10 tűs/28 tűs többeres USB kábel (csupasz) > Cikkszám: 42xty006-0
GT13(f)anya >DIN(m) apa antenna adapter Toyota/Lexus/Subaru modellekhez (csupasz) > Cikkszám: 1513-01-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
