Dacia 2-DIN szerelőkészlet autórádió cseréhez 611250-21-1

2 DIN-es rádió műszerfal rekesszel és rádiócsatlakozó készlettel, kormánykerékről vezérelhető Dacia modellekhez

Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.

A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.

A jármű felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt.

Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.

Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az E Call vagy más vezetéstámogató rendszerek.

Telepítés előtt ellenőrizze a jármű menüjében a különböző beállításokat.

A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítójának megfelelő működését.

Kérjük, győződjön meg arról, hogy az általunk bemutatott eredeti gyári rádiók és adapterdugók illeszkednek a jármű felszereltségéhez.

Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954


Megjegyzés:

analóg

Csatlakozó: 20 tűs / 32 tűs Nissan csatlakozó
Csatlakozás: Szivargyújtó Y-kábel
Csatlakozás: OEM kormánykerék távirányító > 42ctmultilead3
Csatlakozás: OEM antenna Fakra(m) > DIN(m)

Kék: +12 V-os antenna távirányító

Rádió előkészítéssel ellátott járművek
20/32 tűs Nissan csatlakozókkal felszerelt járművek

12/24/6 tűs Dacia csatlakozó nélküli járművek
+12V-os gyújtásellátás nélküli járművek, 15-ös kivezetés > 20 tűs csatlakozó:

Gyári szivargyújtó csatlakozó > piros +12V gyújtásáram 3A
Gyári szivargyújtó csatlakozó > 5A / 60W max. beszerelés után

A következő járművekhez alkalmas:

Dacia Duster (SR) 2021.09.-2024.07

Szín: fekete

A következő jeleket biztosítják:

Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.

Kormánykerék távirányítója

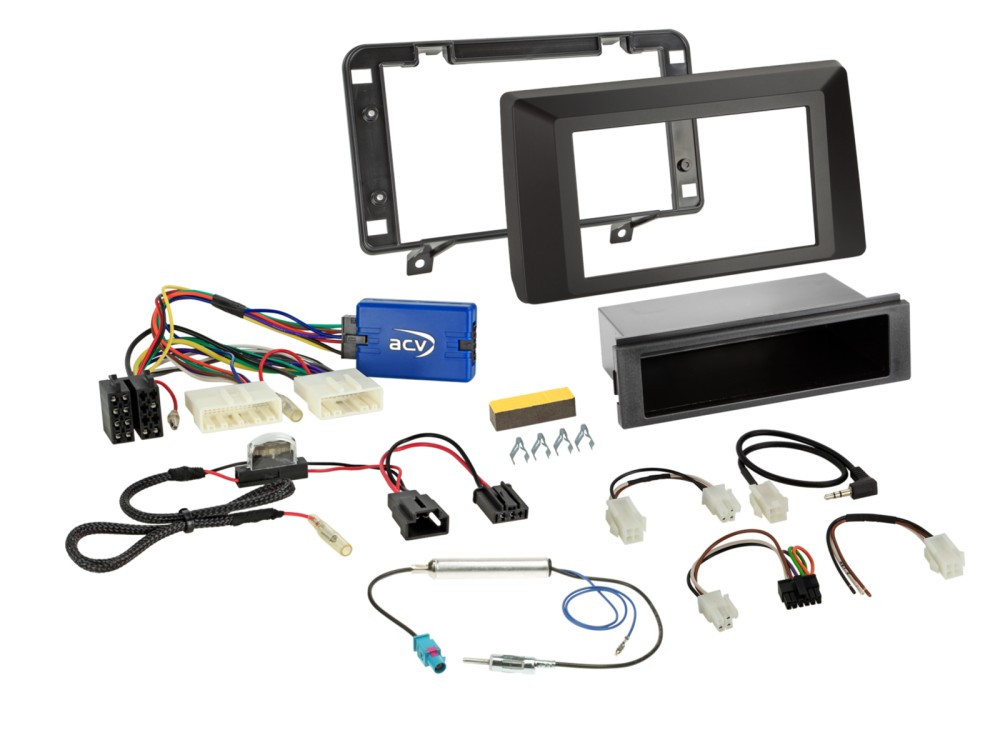

Szállítási terjedelem:

2 DIN-es rádió műszerfal tárolórekesszel Dacia Duster (SR) 2021-2023-hoz > Cikkszám: 281250-21-1
Kormánytávkapcsoló Dacia Duster 09/2021-2023 20Pin/32Pin Nissan analóg csupasz > Cikkszám: 42sdc015-0
Kormánytávkapcsoló kábel 42s/acv > Többkivezetéses, különféle eszközökhöz/Pioneer 2022 > csupasz > Cikkszám: 42 db-os többkivezetéses 3-0
Antenna adapter Fakra(m)>DIN(m) 12V Phantom csupasz > Cikkszám: 1524-03-0

Általános telepítési utasítások:

Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.

Csatlakozás és csatlakoztatási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje

Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot

A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök működtetése
3: CAN busz alvó üzemmód beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után, lásd fent az 5–8. pontot

A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag képzett szakemberek számára iránymutatásul és tájékoztatásul szolgálnak.

További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói garanciális feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
