Analóg
Csatlakozás: 12-tűs / 24-tűs / 6-tűs Dacia csatlakozó
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna Fakra(m)apa > DIN(m)apa
Szükség esetén műhelyszerszámokkal állítsa be a szürke gyári csatlakozó kódolását/elvezetését
Gyári navigációval rendelkező járművek
2-DIN OEM eszközzel rendelkező járművek
Rádió előkészítéssel rendelkező járművek > OEM navigációval rendelkező járművekhez OEM panel szükséges
1-DIN OEM eszközzel rendelkező járművek > OEM navigációval rendelkező járművekhez OEM panel szükséges
Dacia járművek Media Nav / Media Nav Evo OEM navigációval
2017-es és újabb Dacia járművek Visteon RO13-X07 OEM eszközzel CAN busz nélkül:
kormánytávkapcsoló Dacia/Fiat/Opel/Nissan/Renault 20-tűs/32-tűs Nissan > Cikkszám: 42xvx007
Opel járművek Navi 50 Intellilink OEM navigációval, elülső USB/AUX csatlakozóval
Opel járművek Navi 80 Intellilink OEM navigáció nélkül
Renault járművek R-Link OEM navigáció Silverbox nélkül
2018-as évjáratú járművek:
Piros +12V gyújtásáram 15-ös csatlakozó, biztosítékdoboz, biztosítékkal ellátva > szükség esetén
2018-as évjáratú járművek:
Interfész piros +12V gyújtásáram 15-ös csatlakozó, biztosítékdoboz, biztosítékkal ellátva > szükség esetén
Gyári navigációval / gyári tolatókamerával felszerelt járművek:
A beszerelés előtt ellenőrizze a 24 tűs csatlakozó helyes bekötését egy gyári műszerrel.
9-es tű: +6V tápfeszültség, gyári kamera
21-es tű: Földelés, gyári kamera
10-es tű: Videó +
22-es tű: Videó -
Feszültségátalakító +6V tápfeszültség, gyári kamera:
Feszültségátalakító 12 volt > 6 volt, max. 1,5A. > Cikkszám: 30.3520-04
DIP kapcsolók beállításai az utángyártott eszköz gyártója szerint (lásd BDA)
A következő járművekhez alkalmas:
Dacia
Dacia Dokker (SD) 2012.12. - 2020.11.
Dacia Dokker Stepway (SD) 2014.11. - 2020.11.
Dacia Duster (SD/SR Facelift) 2013.11. - 2021.07.
Dacia Lodgy (SD) 2012.06. - 2021.06.
Dacia Lodgy Stepway (SD) 2014.11. - 2021.06.
Dacia Logan MCV (SD) 2013.07. - 2020.09.
Dacia Sandero (SD) 2013.01. - 2020.09.
Dacia Sandero Stepway (SD) 2013.01. - 2020.09
Fiat
Fiat Talento (ZAF 296) 2016.07.–2021.10.*
Nissan
Nissan NV300 (J4) 2016.11.11.–2021.05.*
Opel
Opel Movano (X62) 2013.06.-2019.09.**
Opel Vivaro B (X82) 2014.06.-2019.01.**
Renault
Renault Capture (R) 2013.06.-2019.12.****
Renault Master (M) 2014.09.-2019.09.***
Renault Master Z.E. (M) 2018.09. - 2020.06.***
Renault Trafic III (E82/F82) 2014.09. - 2021.04.***
Szín: Fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
Opcionális:
Tárolórekesz 2 DIN-es műszerfalakhoz, rövid változat: 271000-10
A következő jelzések állnak rendelkezésre:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerékre szerelhető távirányító
*Gyári navigációval szerelt járművek
**CD 18BT OEM eszközzel / NAVI 50 INTELLILINK OEM navigációval szerelt járművek
***Connect R & GO OEM eszközzel / MEDIA-NAV OEM navigációval szerelt járművek
****Gyári alsó eszköztartó beállítása/eltávolítása

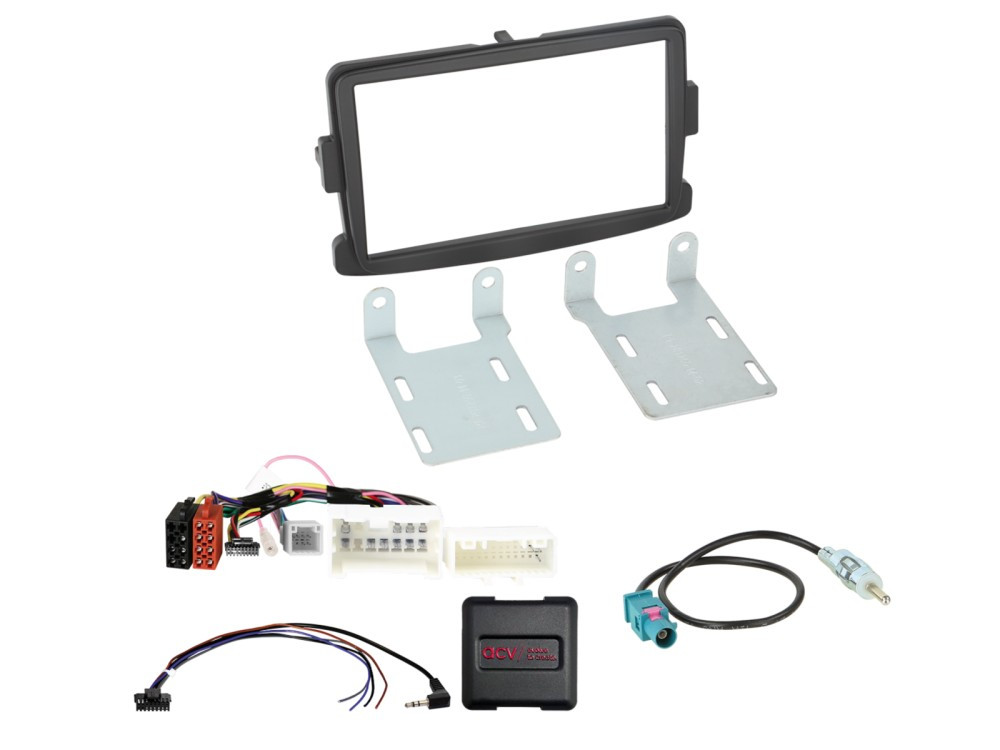

Szállítási tartalom:
2 DIN-es rádiópanel Dacia/Fiat/Nissan/Opel/Renault, fekete > Cikkszám: 381250-14-1
kormánytávkapcsoló különféle járművekhez 12-tűs/24-tűs/6-tűs többvezetékes csupasz > Cikkszám: 42xvx006-0
Antenna adapter Fakra (m)>DIN (m) passzív csupasz > Cikkszám: 1524-01-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
