CAN Bus
Csatlakozás: ISO / Mini ISO
Csatlakozás: OEM kormánykerék-távirányító > 42-tűs többvezetékes
Blaupunkt / Delphi / VDO OEM eszközzel rendelkező járművek
CAN Bus-szal az ISO tápcsatlakozóban lévő járművek
Analóg kormánykerék-távirányító nélküli járművek a Mini ISO csatlakozóban C-2
Visteon / Daiichi / UConnect OEM eszköz nélküli járművek
Blue&Me > Silverbox modullal rendelkező járművek esetén a szerelt járműnek maradnia kell
Rádió műszerfal fix szellőzőnyílásokkal
Feltételesen utólag beszerelhető:
A gyári légcsatornán műhelyszerszámokkal történő beállítási munkálatok szükségesek (lásd BDA)
Kék: +12V amperes távirányító
A következő járművekhez alkalmas:
Fiat 500 (ZAF 312) 2007.10 - 2015.07
Szín: fekete
Rádió kijelző kivágás: 171 mm x 97 mm
Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Piros: +12V gyújtás 15-ös csatlakozó
Narancssárga: +12V világítás 58-as csatlakozó
Lila/fehér: +12V tolatójel
Rózsaszín: sebességjel
Zöld: földelés GND kézifékjel
Teljes kimeneti terhelhetőség: max. 100 mA
100 mA-nél nagyobb áramigény:
1 relé, tekercsellenállás min. 75 ohm
2 relé, tekercsellenállás min. 150 ohm
Kormánykerék távirányító
Opcionális:
*Aktív rendszer adapter Alfa Romeo/Lancia ISO>ISO > Cikkszám: 13-1001-50

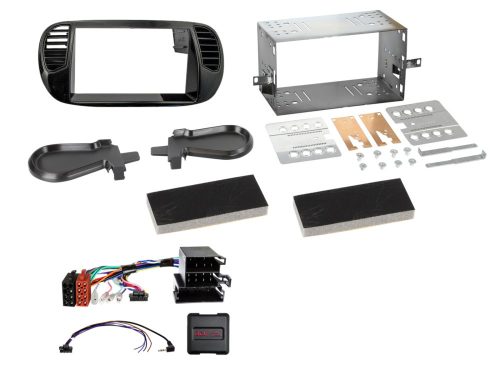

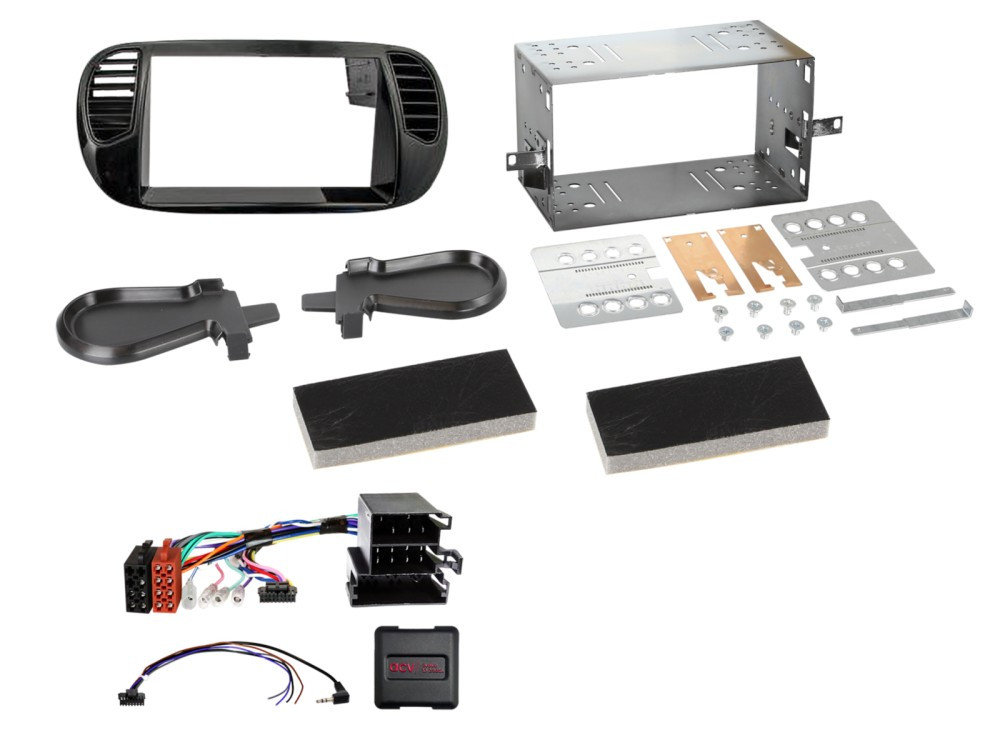

Szállítási tartalom:
2-DIN rádió műszerfal Fiat 500 10/2007-07/2015 fekete > Cikkszám: 381094-23-2
kormánytávkapcsoló Citroen/Fiat/Opel/Peugeot ISO CAN Bus/Mini ISO > Cikkszám: 42sfa004-0
kormánytávkapcsoló kábel 42s/acv > Többvezetékes, különféle eszközökhöz > Cikkszám: 42ctmultilead-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
