Analóg
Csatlakozó: 20-tűs / 32-tűs Nissan csatlakozó
Csatlakozó: OEM kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozó: OEM antenna Fakra (m) > DIN (m)
Kék: +12V antenna-távirányító
Manuális klímaberendezéssel felszerelt járművek
1-DIN OEM eszközzel felszerelt járművek
Rádió-előkészítéssel felszerelt járművek
2-DIN OEM eszköz nélküli járművek
Gyári navigáció nélküli járművek
2018-as évjáratú járművek:
Piros +12V gyújtásáram 15-ös terminál biztosítékdoboz > szükség esetén
2018-as évjáratú járművek:
Interfész piros +12V gyújtásáram 15-ös terminál biztosítékdoboz > szükség esetén
DIP kapcsolók beállításai az utángyártott eszköz gyártója szerint (lásd BDA)
A következő járművekhez alkalmas:
Fiat
Fiat Talento (ZAF 296) 07/2016 - 2021.10.*/**
Nissan
Nissan NV300 (4/J4) 2016.11. - 2019.06.*/**/***
Nissan NV300 (4/J4) 2019.06. - 2021.09.*/**/***
Nissan NV300 (4/J4) 2021.05. - 2021.09.*/**/***
Opel
Opel Vivaro B (X82) 2014.06. - 2019.01.*/**
Renault
Renault Trafic III (L/JL) 2014.09. - 2019.07.*/**
Renault Trafic III (L/JL) 2019.09. - 2022.03.*/**
Szín: Fekete
Rádió kijelző kivágás: 172 mm x 98,5 mm
A következő jelek érhetők el:
Az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék-távirányító
*Visteon Anatel RO13-X07 OEM eszközzel CAN busz nélkül felszerelt járművek
**Browse 1-DIN OEM eszközzel felszerelt járművek 2 fekete forgógombbal
**Rádió előkészítéssel felszerelt járművek
***1-DIN OEM eszközzel felszerelt járművek

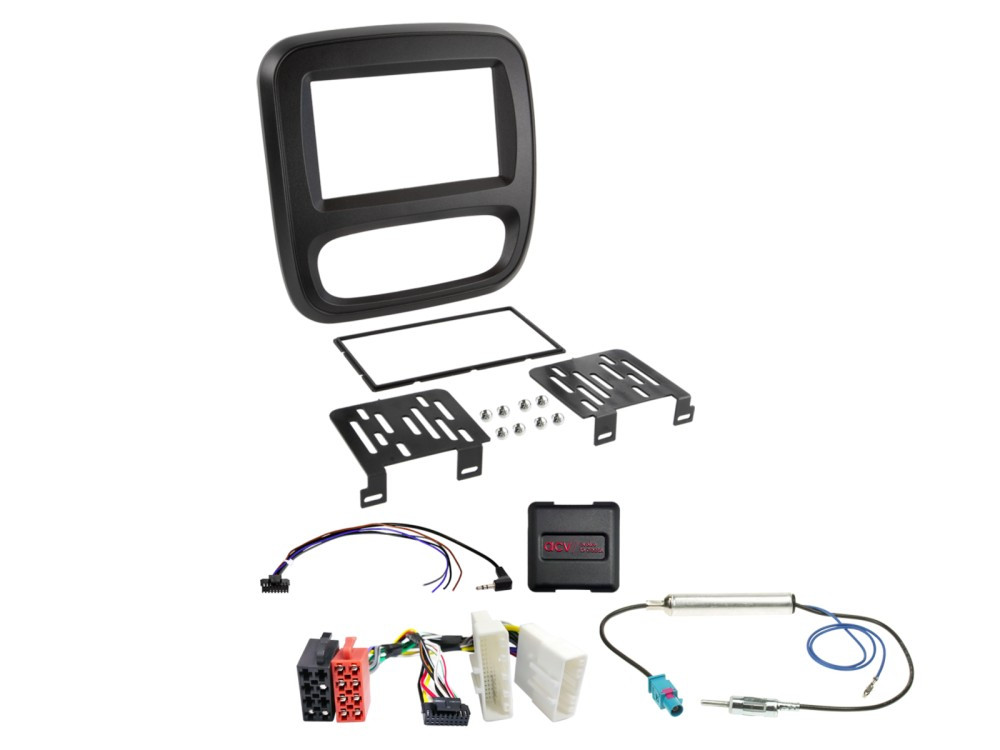

Szállítási tartalom:
2-DIN rádiópanel Fiat/Nissan/Opel/Renault klímaberendezés nélküli modellekhez > Cikkszám: 381250-16-1
kormánytávkapcsoló Dacia/Fiat/Nissan/Opel/Renault 20/32-tűs többvezetékes, csupasz > Cikkszám: 42xvx007-0
Fakra (m) > DIN (m) 12V Phantom antennaadapter, csupasz > Cikkszám: 1524-03-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
