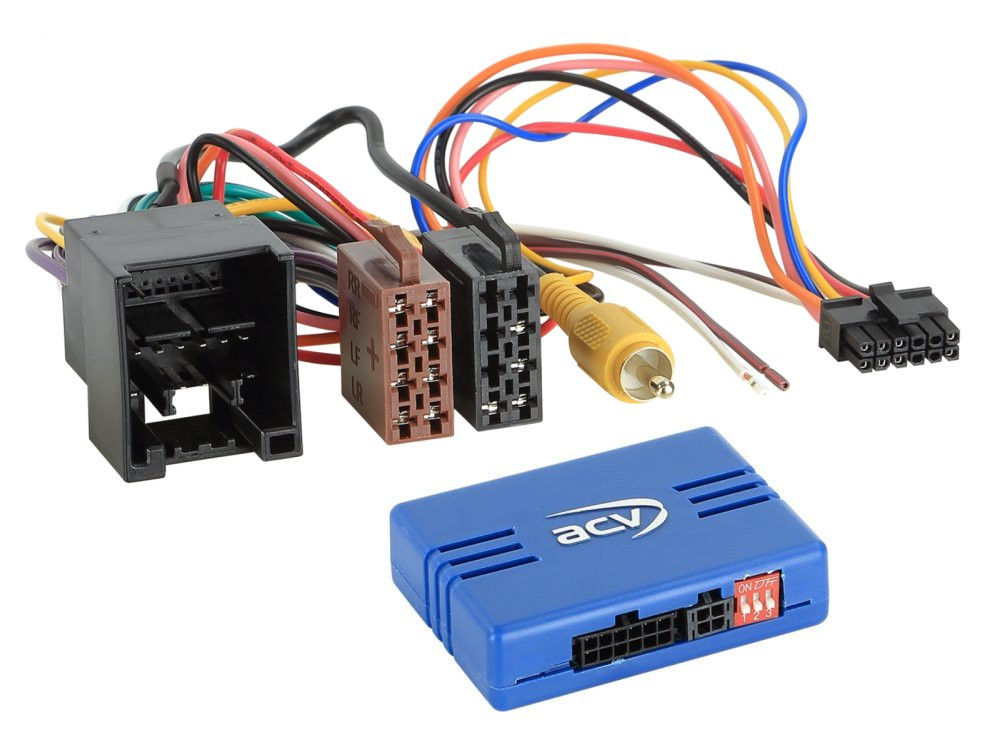

Csatlakozás:
CAN busz
Csatlakozás: 40 tűs Quadlock Ford csatlakozó > Cikkszám: 42cx35
Ellenőrizze a DIP kapcsoló helyzetét
5000C / 6000CD / 6006CD / Sony OEM készülékkel rendelkező járművek
Audiorendszerekkel felszerelt járművek OEM navigációval, elöl kártyanyílással
CAN busszal rendelkező járművek
Tápcsatlakozó A:
A 16. érintkező +12 V gyújtóáram 15. kapcsa nem használt
9. tű (érintkező) CAN-High ( Gyors CAN) kék/fehér (a színek változhatnak)
10.tű (érintkező) CAN-Low (Lassú CAN) lila (a színek változhatnak)
Analóg kormánykerék-távirányító nélküli járművek MQS csatlakozór B
A 6-os / 8-as tű nem használt
7"-os OEM színes navigáció nélküli járművek beépített klímaberendezéssel
CAN-busz nélküli járművek támogatott PDC (tolatóradarral)*
Diagnosztikai LED:
kéken villog > CAN busz keresés
kék állandó > CAN busz aktív
piros > +12V gyújtási áram aktív
Alkalmas a következő járművekhez:
Ford Galaxy II (WA6) 2006.03.-2010.04
Ford Galaxy II (WA6) 2010.05 - 2015.05
Ford Kuga (DM2) 2008.06.-2012.12.*
Ford Mondeo III (B4Y/B5Y/BWY) 2003.06. - 2005.04.*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 2007/06 - 2010/10*
Ford Mondeo IV (BA7) 2010.11.11.-2014.08.*
Ford S-Max (WA6) 2006/06 - 04/2010*
Ford S-Max (WA6) 2010.05.-2015.05.*
Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek nem kompatibilisek a funkciókkal.
rózsaszín: +12V gyújtáskapocs 15 1,5A max.
narancssárga: +12V világítás kapocs 58 0.1A max.
fehér: +12V irányváltó jel 1,5A max.
sárga/zöld sárga/piros: sebességjelző
Kormánykerék távirányító
*PDC-vel (tolatóradarral) rendelkező járművek > Funkcionális teszt OEM-eszköz nélkül
*PDC-vel (tolatóradarral)ellátott járművek funkció nélkül > Cikkszám: 42sfo011
Csatlakozókábel a következő rádiógyártókhoz:
Multilead különféle eszközök 42arc100
Alpine 3,5 mm-es jack csatlakozó 42arc101
Blaupunkt 2010> 3,5 mm-es jack csatlakozó 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) csatlakozás 42arc000
Kína HU Key1 / Key2 / (GND) csatlakozás 42arc000
Clarion 3,5 mm-es jack csatlakozó 42arc104
Digital Dynamics egykábeles csatlakozás 42arc108
ESX Key1 / Key2 csatlakozás 42arc000
JVC 3,5 mm-es jack csatlakozó 42arc104
JVC egykábeles csatlakozás 42arc105
Kenwood egykábeles csatlakozás 42arc105
Kenwood 2017> 3,5 mm-es jack csatlakozó 42arc107
Kenwood 2020> Key1 / Key2 / GND csatlakozás 42arc000
Pioneer 3,5 mm-es jack csatlakozó 42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó 42arc1072
Snooper Key1 / Key2 kapcsolat 42arc000
Sony 3,5 mm-es jack csatlakozó 42arc107
XZent egykábeles csatlakozás 42arc108
Zenec egykábeles csatlakozás 42arc108
Általános telepítési utasítások:
1: Ellenőrizze az gyári fejegység összes működési és járműbeállítási funkcióját.
2: Csatlakoztassa le az gyári fejegységet áramtalanítás után.
3: Ellenőrizze az összes interfész csatlakozás helyességét áramtalanított állapotban.
Csatlakozás és csatlakozási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési útmutatója szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólagos fejeygség kezelési útmutatója szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni az autóhoz)
6: Az interfész szoftveres konfigurálása a cikk szövegében és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólagos felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint.
8: A kormánytávkapcsoló és a jármű működési tesztje
Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása
2: Újracsatlakozás lásd fent 5-8
Az interfész vagy a jármű meghibásodása esetén:
1: Telepítse újra az gyári fejegységet
2: Működtesse a gyári fejegységet
3: Állítsa be a CAN-busz leállítását
4: Ellenőrizze az interfész hardverkonfigurációját
5: Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot
A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatást és a változtatásokat kizárólag képzett szakember végezheti el.
2: A csatlakozásokat és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a módosítások érinthetnek.
3: A csatlakozások és módosítások működését és helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és összehasonlítják a jármű kábelkiosztási diagramjával.
4: A csatlakoztatásokat és módosításokat a felhasználó saját felelősségére végzi, a működés garanciája nélkül.
5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére végzi, a járműhöz, az utólagos felszereléshez vagy az interfészhez.
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
Állítsd bármelyik hat DIP kapcsolót ON (bekapcsolt) állásba. (Az összes OFF (kikapcsolt) állás a szoftverfrissítésekhez van fenntartva.)
Csatlakoztasd a PC-hez, Mac-hez vagy okostelefonhoz egy USB-C kábelen keresztül, majd csatlakoztasd az interfészhez.
Az interfész meghajtóként jelenik meg a csatlakoztatott eszközön, és az "INTERFACE" névvel lesz azonosítható.
Kattints duplán a meghajtóra, hogy megnyisd.
Találsz egy .txt fájlt, amelynek neve “Interface Configuration.” Nyisd meg ezt a fájlt.
Alapértelmezés szerint ez a konfigurációs fájl üres, és nem tartalmaz semmilyen kormánykerék-gomb újrarendelést.
A fájl szerkesztésével és mentésével megváltoztathatod a gombok működését normál használat közben.
Mielőtt elkezdenéd szerkeszteni a konfigurációs fájlt, készíts róla másolatot, hogy bármikor visszaállíthasd az eredeti rendszert.
A következő kormánykerék-gombok újra konfigurálhatók, vagy akár két funkció is hozzárendelhető hozzájuk. A rendelkezésre álló gombok attól függnek, hogy melyik autóba kerül az interfész. Az alábbi lista az összes lehetséges gombot tartalmazza minden lehetséges autó esetén:
Az utángyártott rádióvezérlési parancsok, amelyek ezekhez hozzárendelhetők, az alábbiakban láthatók.
Kérjük, vedd figyelembe, hogy nem minden funkció támogatott minden utángyártott rádió esetében.
A gombok újrarendelése mellett minden kormánykerék-gombhoz két funkció is hozzárendelhető: egy rövid nyomásos és egy hosszú nyomásos parancs. Az, hogy hány milliszekundumig kell nyomva tartani a gombot ahhoz, hogy az hosszú nyomásnak minősüljön, szintén konfigurálható.
Példa
Az alábbiakban bemutatunk egy példát arra, hogyan konfigurálhatod az „SOURCE” gombot úgy, hogy rövid nyomásra az „forrás” funkciót hajtsa végre, hosszú nyomásra pedig a hangfelismerést aktiválja. Ebben a példában a hosszú nyomás idejét 1 másodpercre (1000 milliszekundumra) állítjuk be.
Helyezd a konfigurálni kívánt kormánykerék-gomb nevét szögletes zárójelek közé:
[SOURCE]
A szögletes zárójelek után következő szöveg konfigurálja a gombhoz tartozó műveleteket. Fontos, hogy pontosan kövesd a gombnevek és műveletek helyes szövegét, valamint az alábbi példa szintaxisát:
makefile
Másolás
Szerkesztés
[SOURCE]
SHORT=SOURCE
LONG=VOICE_REC
HOLD_TIME=1000
Ezt a folyamatot ismételd meg minden olyan gomb esetében, amelyet újra szeretnél konfigurálni. Fontos megjegyezni, hogy nem szükséges konfigurációs beállítást írni azokhoz a gombokhoz, amelyek alapértelmezett funkcióit nem kívánod megváltoztatni.
Végül vedd figyelembe, hogy csak azokat a kormánykerék-gombokat tudod konfigurálni, amelyek a kormánykerékeden elérhetők.
Ügyelj arra, hogy az újonnan szerkesztett konfigurációs fájlt visszamentsd az INTERFACE meghajtóra.
Elérhető parancsok a gombokhoz:
VOL_UP
VOL_DOWN
TRACK_UP
TRACK_DOWN
PRESET_UP
PRESET_DOWN
SOURCE
ATTENUATE
OFF_HOOK
ON_HOOK
PHONE
VOICE_REC
Példa egy teljes konfigurációs fájlra:
makefile
Másolás
Szerkesztés
[SOURCE]
SHORT=SOURCE
LONG=VOICE_REC
HOLD_TIME=1000
A KORMÁNYKERÉK-VEZÉRLŐ INTERFÉSZEK SZOFTVERFRISSÍTÉSE
Állítsd mind a hat DIP-kapcsolót kikapcsolt (OFF) állásba.
Csatlakoztasd az USB-C kábelt a számítógépedhez, Mac-edhez vagy okostelefonodhoz, majd csatlakoztasd az interfészhez.
Az interfész meghajtóként fog megjelenni a csatlakoztatott eszközön, és „INTERFACE” névvel lesz azonosítható.
Kattints duplán a meghajtóra, hogy megnyisd.
A rendszerfájl megjeleníti a hardver (HW) és a BIOS aktuális verzióját. Egy másik fájl, amely „SWxxxx” névvel kezdődik, az interfészre telepített szoftver (SW) aktuális verzióját jelzi.
Először törölnöd kell a „SWxxxx” fájlt.
Egyszerűen húzd át vagy másold be az új „SWxxxx” fájlt az interfész meghajtóra. Miután a fájl másolása megtörtént, húzd ki az USB-kábelt, majd csatlakoztasd újra.
Az interfész LED-je körülbelül 7 másodpercig folyamatosan világítani fog, majd elkezd villogni. Amint villogni kezd, az interfész újra meghajtóként jelenik meg a számítógépen.
Nyisd meg a meghajtót, és ellenőrizd, hogy az „SWxxxx” fájl frissült-e az új verzióra.
Most már az interfészeden a legújabb szoftver található, ami azt jelzi, hogy a frissítés sikeres volt. Ezen a ponton készen állsz arra, hogy telepítsd az interfészt a járművedbe. Győződj meg arról, hogy minden csatlakozás biztonságos, és kövesd a felhasználói kézikönyvben található telepítési irányelveket. A telepítés után az interfésznek az új szoftverrel kell működnie
