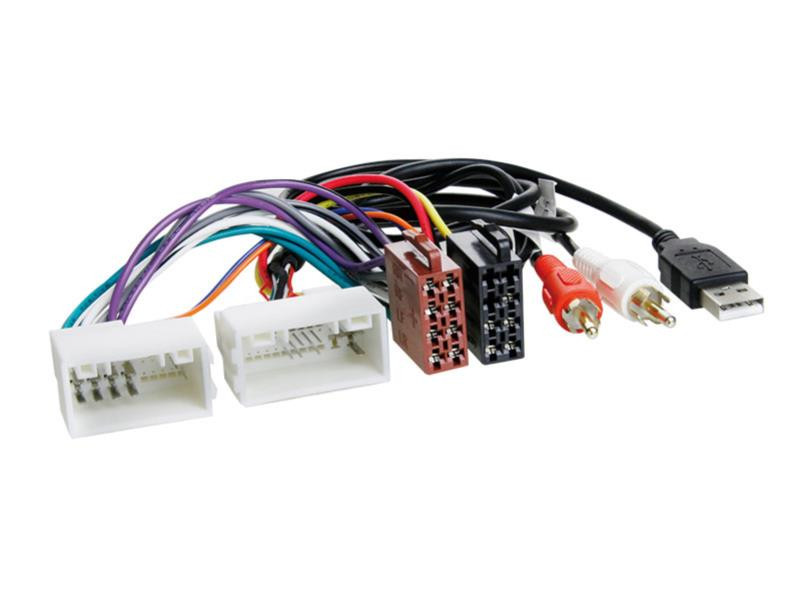

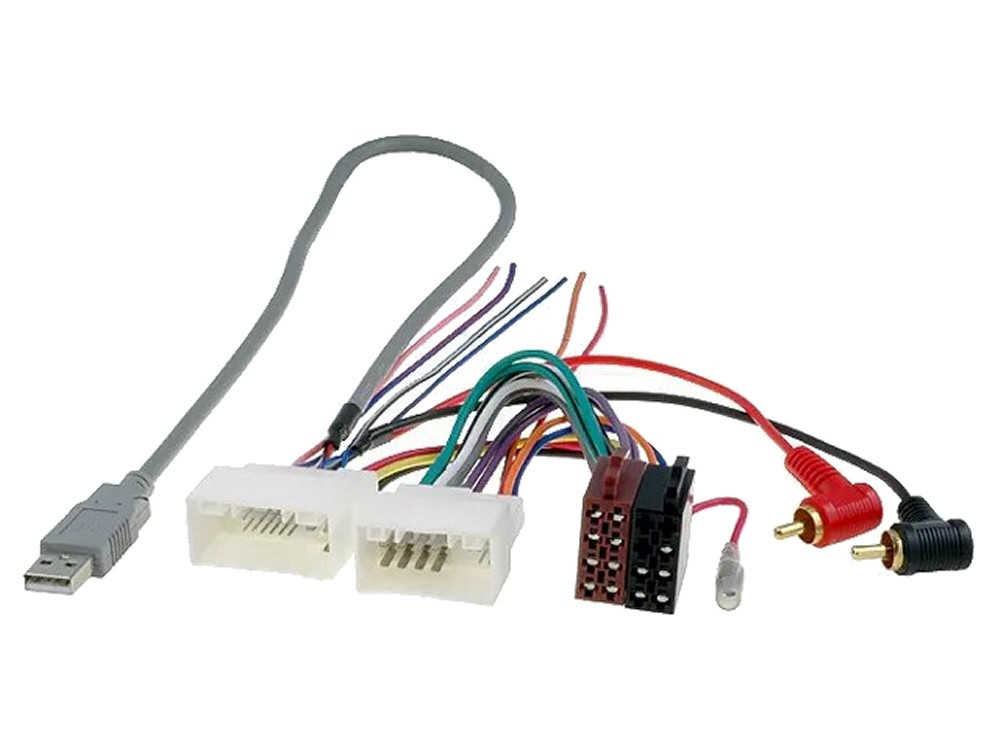

Hyundai - ISO autórádió adapter kábel AUX bemenettel és USB-vel 552173
ISO kábelköteg adapter Hyundai / Kia
Az ISO adapterkábeleket utólagosan beszerelt eszközök passzív csatlakoztatására használják a rádió beszerelési nyílásában található gyári csatlakozókhoz.
A járműtől és a felszereltségtől függően a következő jeleket biztosítják:
+12 V-os folyamatos áramú csatlakozó 30
+12 V-os gyújtáskapcsoló csatlakozó 15
+12 V-os lámpa csatlakozó 58
+12 V-os antenna remote
GND bilincs 31
Hangszórócsatlakozó az első és hátsó hangszórókhoz
Eltérő felszereltségű járművek esetén előfordulhat, hogy a nem elérhető jeleket a jármű megfelelő csatlakozási pontjaihoz kell csatlakoztatni, vagy további adaptációkat/interfészeket kell használni:
CAN busz interfészek
SWC interfészek
Erősített rendszer adapterek
Kamera adapter
A jeleket csatlakoztatás előtt ellenőrizni kell.
Megjegyzés:
csatlakozó: 24 tűs / 18 tűs Hyundai / Kia
csatlakozó: OEM AUX > RCA piros/fehér
csatlakozó: OEM USB > USB-A
Gyári erősítőrendszer nélküli járművek
2016-tól kezdődő járművek +12 V-os gyújtásáramú csatlakozó, 15-ös biztosítékdoboz, szükség esetén biztosítékkal ellátva
2016-tól kezdődő járművek OEM navigáció nélkül
Eltérő tűkiosztású és gyári navigációval rendelkező járművek:
csatlakoztatás előtt ellenőrizze a tűkiosztást, hogy elkerülje a jármű vagy az utángyártott eszköz hibáit vagy hiányosságait
csatlakoztatás előtt ellenőrizze az AUX tűkiosztását az OEM HU-val
csatlakoztatás előtt ellenőrizze az USB tűkiosztását az OEM HU-val
Az USB Apple Car Play / Android Car nem minden járműben támogatott
Használati esetek:
HU csatlakozó tápellátás/hangszóró
Járműalkalmazás:
Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H1 (TQ) 2008.07 - 2018.08*
Hyundai H1 (TQ) 2019.09 - 2020.07 *
Hyundai H350 2015-2016
Hyundai i10 (IA) 2013.11 - 2016.12
Hyundai i10 (IA) 2017.01 - 2019.12 *
Hyundai i20 (GB) 2014.12 - 2018.06
Hyundai i20 (GB) 2018.07 - 2020.09 *
Hyundai i30 (GD/GDH) 2012.07 - 2015.04
Hyundai i40 (VF) 2011.09 - 2015.05 **
Hyundai i40 (VF) 2015.05 - 2018.08 **
Hyundai i40 (VF) 2018.08 - 2019.07 **
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021*
Hyundai ix35 (EL) 2010.03 - 2013.09
Hyundai ix35 (EL) 2013.09 - 2015.07
Hyundai ix45 2013 - 2018
Hyundai Santa Fe (DM) 2012.10 - 2015.11
Hyundai Santa Fe (DM) 2015.12 - 2018.08 *
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 2010.04 - 2015.06
Hyundai Tucson (TL) 2015.07 - 2018.07 *
Hyundai Tucson (TL) 2018.07 - 2020.12 *
Kia
Kia Carnival (VQ) 2015 - 2021*
Kia Cee'd (JD) 2012.06 - 2015.09
Kia Forte 2012 - 2016
Kia Optima (TF) 2012.06 - 2015.09
Kia Picanto (TA) 2011.09 - 2017.03
Kia Pro-Cee'd (JD) 2013.07 - 2015.09
Kia Rio (UB) 2011.09 - 2015.03
Kia Rio (UB) 2015. 01 - 2017. 01
Kia Rio (YB) 2017.02 - 2020.02 ***
Kia Rio (YB) 2020.08 - 2023.04 ***
Kia Sedona 2015 - 2021*
Kia Sorento (XM) 2012.10 - 2015.03
Kia Sorento (UM) 2015.04 - 2020.08 *
Kia Soul (AM) 2011.09 - 2014.03
Kia Soul (PS) 2014.03 - 2016.11
Kia Sportage (SL) 2010.08 - 2014.03
Kia Sportage (SL) 2014.03 - 2016.01
*járművek 2016> OEM GPS nélkül
**Continental OEM GPS-szel felszerelt járművek
***Alap OEM HU 4 rádióállomás gombbal / 1 x KEDVENC / 1 x VISSZA felszerelt járművek
A következő információk a termék gyártójára vonatkoznak:
Gyártó: Audio System Germany
Márkanevek: Audio System
Gyártó címe: Falltorstrasse, 6 - 76707 Hambrücken, Németország
Gyártó elérhetősége: info@audio-system.de
