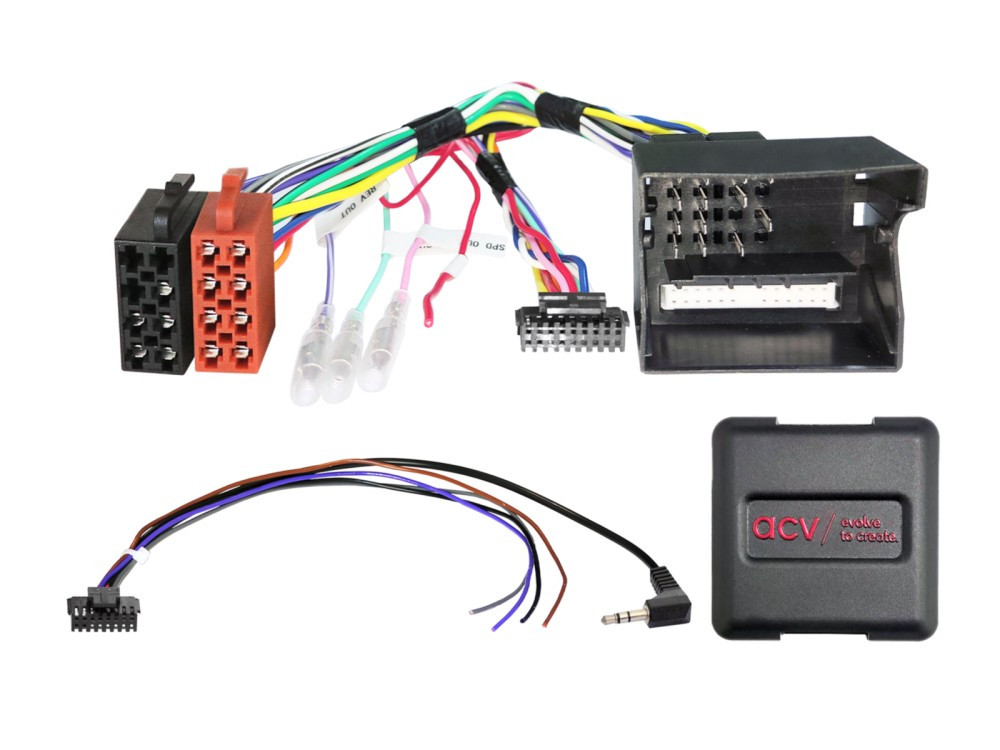

Kormánytávvezérlő adapter Opel
Tartsa meg az eredeti kormánytávvezérlő funkciókat a gyári rádió cseréje után egy utólagos rádióval. A jármű felszereltségétől, az utólagos készülék funkcióitól és szoftverétől függően előfordulhat, hogy egyes vezérlési funkciók eltűnnek vagy más funkciók válthatják őket.
Hasonlítsa össze az adapter csatlakozóit az autója csatlakozóival, és győződjön meg arról, hogy azok optikailag és műszakilag is megfelelőek. Ellenőrizze, hogy az autójában valóban az egyik felsorolt eredeti gyári rádió található-e.
A végső összeszerelés előtt ellenőrizze az autó funkcióit, beállításait és a kormánytávvezérlőt.
Támogató csapatunk szívesen segít a megfelelő választásban.
Telefon: 82/424-951
Figyelmeztetés:
CAN Bus
Csatlakozó: 40 pólusú Quadlock Opel csatlakozó
Csatlakozó: OEM kormánytávvezérlő > 3,5 mm-es jack / szabad vezeték
Csatlakozó: memória feszültség > szabad vezeték
Járművek CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM készülékkel
Szabad vezeték csatlakozása:
piros: +12V gyújtás, 15. kapocs, biztosítékdobozban biztosítva
Járművek, amelyeknél interfészhiba lépett fel hosszabb üzemidő után:
OEM készülék csatlakoztatása
CAN busz pihenő üzemmódba állítása
CAN busz alternatív leválasztása: 32 pólusú OEM kijelző csatlakozó Can High / Can Low > 20. pin / 23. pin
CAN busz alternatív leválasztása: Komfort CAN a Klimatroniknál
Járműbeállítások támogatottak (lásd a használati útmutatót)
Dip kapcsoló beállítások az utólagos készülék gyártója számára (lásd a használati útmutatót)
Alkalmas következő járművekhez:
Opel Corsa D (S07) 2008.12 - 2010.11
Opel Corsa D (S07) 2011.01 - 2014.08
Következő jelek állnak rendelkezésre:
A reimportált járművek vagy eltérő szoftverrel rendelkező járművek funkciókban inkompatibilisek lehetnek.
piros: +12V gyújtás 15. kapocs
narancs: +12V világítás 58. kapocs
lila/fehér: +12V tolatójel
rózsaszín: sebességjel
zöld: földelés GND kéziféksignal
Terhelhetőség kimenetek: 250 mA max.
Áramigény nagyobb, mint 250 mA:
Relé tekercs ellenállása minimum 75 Ohm
Relé tekercs ellenállása minimum 150 Ohm
Kormánytávvezérlő
Járműbeállítások támogatottak
Általános telepítési utasítások:
Csatlakozó és csatlakozási sorrend:
Az interfész beállításait és konfigurációját feszültségmentesen végezze el
A rádió csatlakozókábelének konfigurációját ellenőrizze
A rádió csatlakozókábelének csatlakoztatása az utólagos készülék használati útmutatójának megfelelően
Az összes többi csatlakozás elvégzése az utólagos készülék használati útmutatója szerint
A teljes telepítés csatlakoztatása az autóhoz, feszültség alatt lévő csatlakozással utoljára
Az utólagos készülék konfigurálása a használati útmutató szerint: kormánytávvezérlés / kamera / FSE / antenna phantom táplálás és egyéb funkciók
A konfiguráció módosításai és a rádió csatlakozókábelének módosítása:
Módosításokat feszültségmentesen végezze el
A módosítások utáni csatlakoztatás a fenti 5–6. pontok szerint
A használati útmutatóban vagy figyelmeztető szövegben szereplő csatlakozók, módosítások, alternatív csatlakozók, szabad vezetékek csatlakoztatásai és csatlakozási kiterjesztések kizárólag tájékoztatásul és szakképzett szakemberek számára történnek.
További csatlakozók, kábelköteg módosítások vagy alternatív csatlakozók használata:
Csatlakozások és módosítások kizárólag szakképzett személyzet által végezhetők el
Csatlakozások és módosítások előtt ellenőrizze a gyártó engedélyét vagy az esetlegesen módosított garanciális feltételeket
Csatlakozások és módosítások előtt mérje meg és ellenőrizze a csatlakozók helyességét a jármű kábelbeosztásával
A csatlakozások és módosítások a működésre nincs garancia
A csatlakozások és módosítások a jármű, az utólagos készülék vagy az interfész károsodására nem vállalunk garanciát
A kábelköteg előre összeszerelt módosítása a termék garanciájának megszűnését vonhatja maga után
