Kormánykerék-távirányító adapter Seat / Skoda / VW
A gyári rádió utángyártott rádióra cserélésekor őrizze meg az eredeti kormánykerék-távirányító funkcióit.
A jármű felszereltségétől, valamint az utólag beszerelhető eszköz funkcióinak és szoftverének terjedelmétől függően egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.

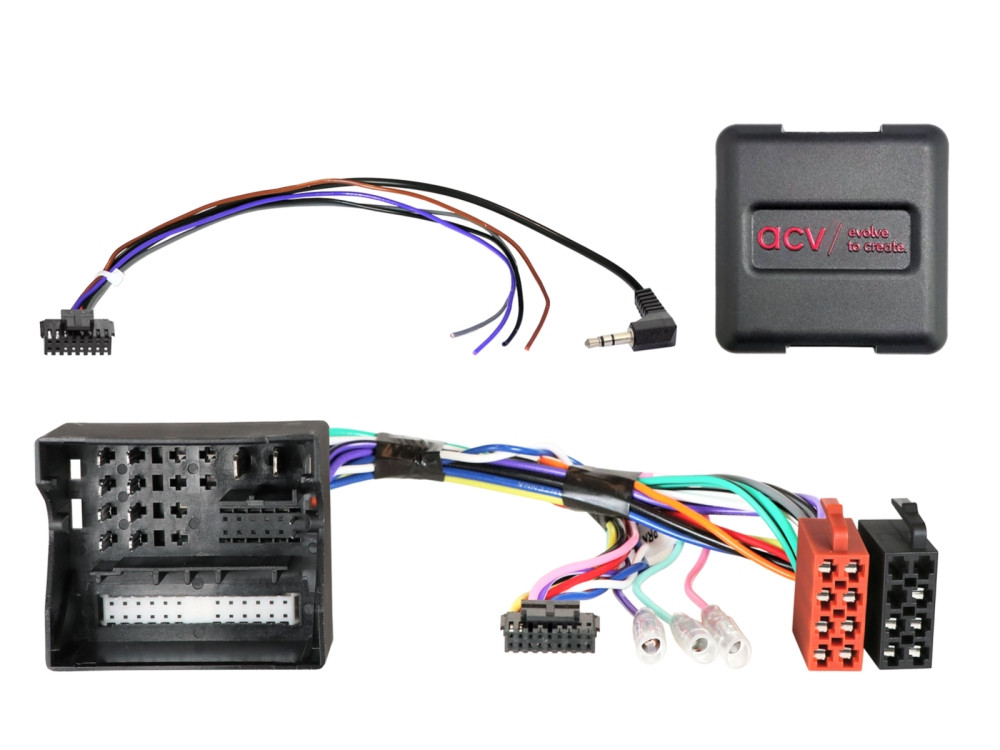

Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek.
Kérjük, azt is ellenőrizze, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykeréken található távirányító működését.
Ügyfélszolgálatunk örömmel segít a választásban.
06-82/424-954
Megjegyzés:
CAN-busz
Csatlakozás: 52 tűs Quadlock VAG csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábelek
MAN / Seat / Skoda / VW járművek MIB-PQ platformmal
A járműbeállítások nem támogatottak
Az e-hívás nem támogatott
E-hívással felszerelt járművek:
E-Call hívás funkció megtartás MAN/Seat/Skoda/VW 52 tűs Quadlock > Cikkszám: 1424-28
Tolatókamerával felszerelt járművek:
Tolatókamera adapter OEM VW különféle járművekhez MIB-PQ > Cikkszám: 771324-1037
Dip kapcsolók beállításai az utólag beszerelhető eszköz gyártójához (lásd BDA)
A következő járművekhez alkalmas:
SEAT
Seat Alhambra II (7N) 2016.06 - 2019.08
Seat Mii (AA) 2017.05 - 2019.06
Seat Mii (AA) 2020.01 - 2021.02
Škoda
Skoda Citigo (AA) 2017.05 - 2019.06 *
Skoda Citigo iv (AA) 2020.01 - 2021.08 *
VW
VW Amarok (2H) 2016.09 - 2020.07 **
VW Bogár (16) 2016.06 - 2018.03
VW Caddy IV (DU) 2015.06 - 2020.09
VW Crafter II (SY/SZ) 2017/03 - 2024
VW Grand California (SY/SZ) 2019.03 - 2024
VW Sharan II (7N) 2015.07 - 2021.10
VW Tiguan II (5N) 2016.05 - 2021.05
VW T6 (7HC) 2015.07 - 2019.08 ***
VW UP! (AA) 2016.07 - 2022.12 ****
VW e-UP! (AA) 2016.08 - 2023.08 ****
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcionálisan inkompatibilisek lehetnek.
piros: +12V gyújtás 15-ös kivezetés
narancssárga: +12V világítás 58-as csatlakozó
lila/fehér: +12V-os tolatójel
rózsaszín: sebességjelző
zöld: földelés GND kézifék jel
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramfelvétel:
1 relé tekercs ellenállása min. 75 Ohm
2 relé tekercs ellenállása min. 150 Ohm
Kormánykerék távirányítója
*LG Anatel L169SK2 OEM eszközzel felszerelt járművek
**Járművek gyárilag beépített eszközzel, beleértve a CD-meghajtót is**
***Composition Audio MIB Entry OEM eszköz nélküli járművek elülső AUX/SD/USB bemenettel
***Composition Audio MIB Entry OEM eszközzel felszerelt járművek elöl AUX/SD/USB bemenettel > Cikkszám: 42a-1324-001
****Gyárilag gyári hangrendszer nélküli járművek
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése,eredet eszköz működőképes-e?
2: Feszültségmentesen, gyújtás nélküli állapotban szerelje szét az OEM eszközt, az eredeti kicserélendő terméket
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség nélkül, gyújtás ráadása nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás (gyújtás bekapcsolása nélkül) nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a fő csatlakozót utoljára kösse be.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Változtatásokat mindig feszültségmentes állapotban végezzük
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz, az eredeti például gyári rádió visszaszerelésével állítsuk helyre az eredeti állapotot
2: Az OEM eszköz kezelése, teszteljük le , például működik-e az eredetileg beszerelt fejeygség
3: CAN busz pihenő beállítása. Várni amíg feláll a CAN busz rendszer
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
