analóg

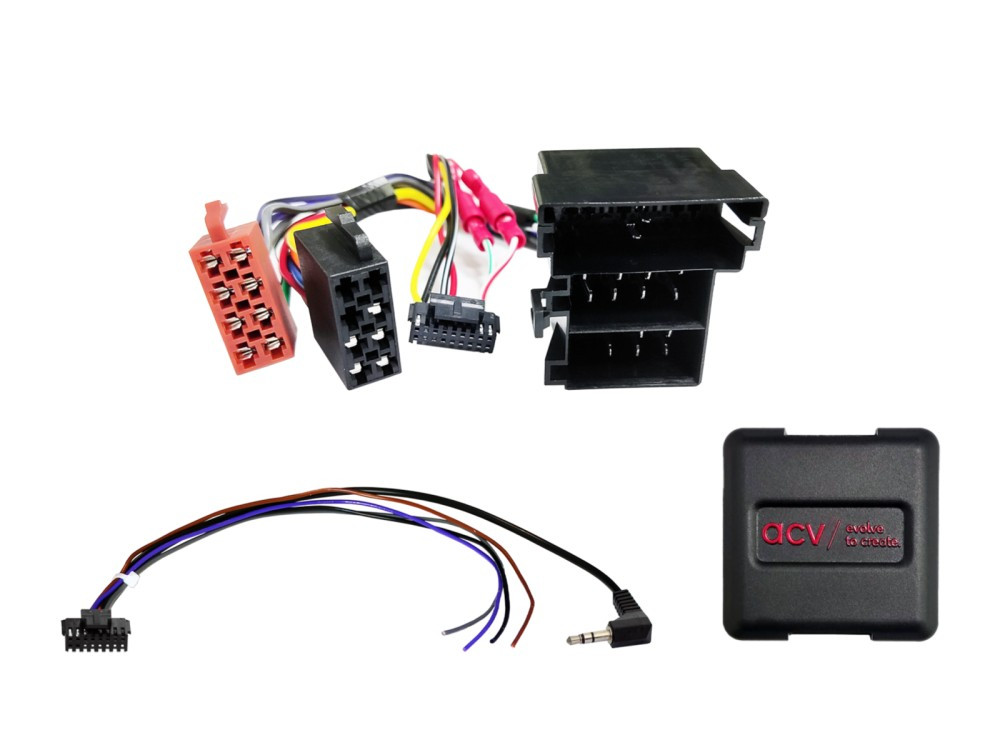

Csatlakozás: ISO / Mini ISO
Csatlakozás: OEM kormány távirányító > 3,5 mm-es jack /csupasz (saru nélküli) kábel
Rádiós előkészítéssel ellátott járművek
+12 V gyújtási árammal és analóg kormánytávkapcsolóval rendelkező járművek a mini-ISO csatlakozó 10/11/12 SWC1/GND/SWC2 érintkezőjében
OEM-eszköz nélküli járművek
Ha az kormánytávkapcsoló funkciók felcserélődnek, cserélje ki a zöld/kék kábelt a dugaszoló érintkezőben
A Daiichi OEM eszközzel rendelkező járművek, amelyek színes kábelekkel közvetlenül vannak bekötve:
Telepítés előtt ellenőrizze az analóg jeleket az OEM-eszközzel
3. érintkező: Föld GND kézifékjel
4. érintkező: Sebességjelző
5. érintkező: +12V világítás 58. kapocs
8. érintkező: SWC GND > Földcsatlakozás GND 31. kapocs
9. érintkező: 1. gomb > kék csatlakozás
10. érintkező: 2. gomb > zöld csatlakozás
19. érintkező: +12V fordított jel
28. érintkező: Földelt GND némító jel
42. tű: +12V gyújtás 15. kapocs
A napi futásteljesítmény-mutatókhoz még:
LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin > Tétel: 42xfa019
Dip kapcsoló helyzete Blue&Me mellett > 1>KI/2>KI/3>BE//4>BE/KI
Adaptációs T-kábelkészlet Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin > Cikkszám: 57-1095
Dipp kapcsoló beállításai az utólag beszerelhető eszköz gyártójához (lásd az eszköz kézikönyve, leírása)
Alkalmas a következő járművekhez:
Citroën
Citroen Jumper (250) 2014.05.-2022.10
Citroen Jumper (250) 2022.10-2024
Citroen e-Jumper (259 2021.10 - 2024
Citroen relé (250) 2006-2024
Fiat
Fiat Ducato (ZAF 250) 2014.05.-2021.11.
Opel
Opel Movano Cargo C (Y) 2021.10 - 2024.01
Opel Movano Cargo C (Y) 2024.01 - 2024
Opel Movano Electric Cargo C (Y) 2021.10 - 2024.01
Opel Movano Electric Cargo C (Y) 2024.01 - 2024
Peugeot
Peugeot Boxer (Y) 2014.09.-2019.12
Peugeot Boxer (Y) 2018.08 - 2024
Peugeot e-Boxer (Y) 2021.10 - 2024
Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel rendelkező járművek funkcionálisan nem kompatibilisek.
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése,eredet eszköz működőképes-e?
2: Feszültségmentesen, gyújtás nélküli állapotban szerelje szét az OEM eszközt, az eredeti kicserélendő terméket
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség nélkül, gyújtás ráadása nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás (gyújtás bekapcsolása nélkül) nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a fő csatlakozót utoljára kösse be.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Változtatásokat mindig feszültségmentes állapotban végezzük
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz, az eredeti például gyári rádió visszaszerelésével állítsuk helyre az eredeti állapotot
2: Az OEM eszköz kezelése, teszteljük le , például működik-e az eredetileg beszerelt fejeygség
3: CAN busz pihenő beállítása. Várni amíg feláll a CAN busz rendszer
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
