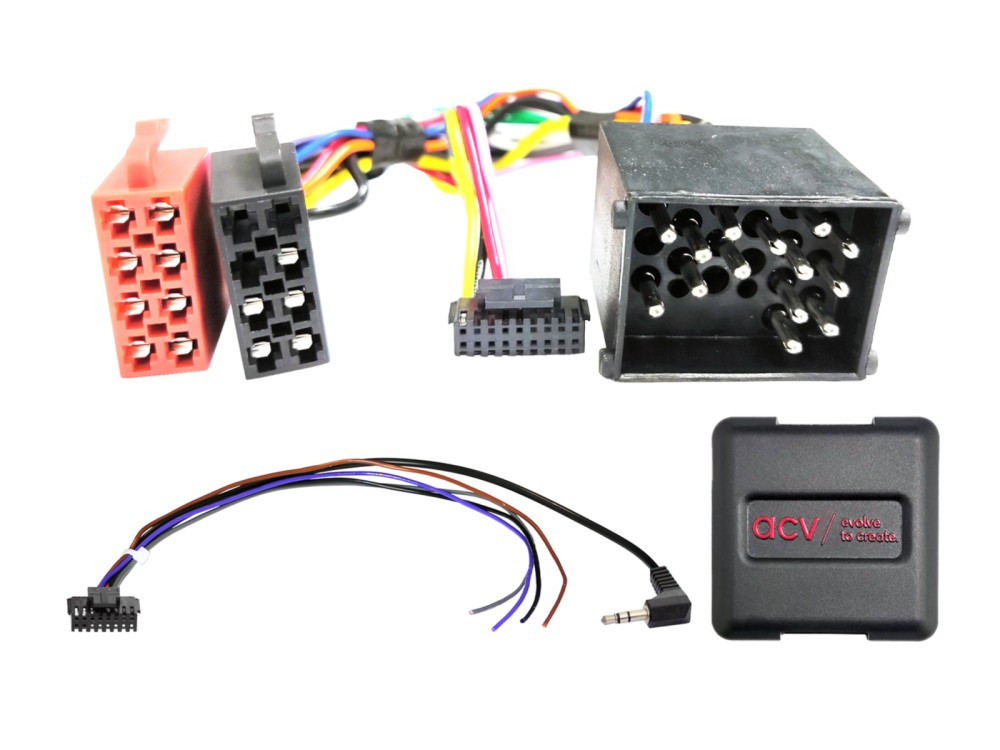

Kormánytávkapcsoló interface BMW 3, 5, 7, X5, Mini 42xbm003

Kormánytávvezérlő adapter BMW / Mini

Tartsa meg az eredeti kormánytávvezérlő funkciókat a gyári rádió cseréje után egy utólagos rádióval.

A jármű felszereltségétől, az utólagos készülék funkcióitól és szoftverétől függően előfordulhat, hogy egyes vezérlési funkciók eltűnnek vagy más funkciók válthatják őket.

Hasonlítsa össze az adapter csatlakozóit az autója csatlakozóival, és győződjön meg arról, hogy azok optikailag és műszakilag is megfelelőek.

Ellenőrizze, hogy az autójában valóban az egyik felsorolt eredeti gyári rádió található-e.

A végső összeszerelés előtt ellenőrizze az autó funkcióit, beállításait és a kormánytávvezérlőt.

Támogató csapatunk szívesen segít a megfelelő választásban.
Telefon: 82/424-954

Figyelmeztetés:

I Bus

Csatlakozó: 17 pólusú BMW csatlakozó
Csatlakozó: OEM kormánytávvezérlő > 3,5 mm-es jack / szabad vezeték

Ismeretlen BMW csatlakozó típus esetén > Cikk: 42xbm00c 17 pólusú és 40 pólusú Quadlock kábelköteg

Járművek Business OEM készülékkel

Járművek Professional OEM navigáció nélkül*
Járművek OEM hangrendszer nélkül**

OEM kiegészítők eltávolítása:
CD-váltó / TV tuner / telefonmodul

Dip kapcsoló beállítások az utólagos készülék gyártója számára (lásd a használati útmutatót)

Alkalmas következő járművekhez:

BMW

BMW 3-as sorozat (E46) 1998.07 - 2007.02
BMW 5-ös sorozat (E39) 1996.01 - 2004.05
BMW 7-es sorozat (E38) 1994.09 - 2001.09
BMW X5 (E53) 2000.03 - 2003.10

Mini

BMW Mini (R50/R53) 2001.06 - 2006.11
BMW Mini (R52) 2004.07 - 2008.08

Következő jelek állnak rendelkezésre:

A reimportált járművek vagy eltérő szoftverrel rendelkező járművek funkciókban inkompatibilisek lehetnek.

Kormánytávvezérlő

*Járművek Professional navigációval BMW hosszabbító 17 pólusú (f) > 17 pólusú (m)/Antenna 6,5 m > Cikk: 1020-21-6500
**Járművek hangrendszerrel (nem DSP/Harman Kardon) Aktív rendszer adapter BMW/Land Rover/Rover 17 pólus > Cikk: 13-1020-50

Általános telepítési utasítások:

Ellenőrzés:

1. Az OEM készülék összes vezérlési és beállítási funkciójának ellenőrzése

2. Az OEM készülék feszültségmentes eltávolítása

3. Az összes interfész csatlakozó helyességének és átjárhatóságának feszültségmentes ellenőrzése

Csatlakozó és csatlakozási sorrend:

1. Az interfész beállításait és hardver konfigurációját feszültségmentesen végezze el

2. A rádió csatlakozókábelének konfigurációját ellenőrizze

3. A rádió csatlakozókábelének csatlakoztatása az utólagos készülék használati útmutatójának megfelelően

4. Az összes többi csatlakozás elvégzése az utólagos készülék használati útmutatója szerint

5. A teljes telepítés csatlakoztatása az autóhoz, feszültség alatt lévő csatlakozással utoljára

6. Az interfész szoftverkonfigurációja az utasításoknak megfelelően

7. Az utólagos készülék konfigurálása a használati útmutató szerint: kormánytávvezérlés / kamera / BT kihangosító / antenna phantom táplálás és egyéb funkciók

8. A kormánytávvezérlő és az autó működésének tesztelése

A hardver konfiguráció módosításai és a rádió csatlakozókábelének módosítása:

1. Módosításokat feszültségmentesen végezze el

2. A módosítások utáni csatlakoztatás a fenti 5–8. pontok szerint

Interfész vagy jármű hibája esetén:

1. Visszaállítás az OEM készülékre

2. Az OEM készülék kezelése

3. A CAN busz pihenő üzemmódba állítása

4. Az interfész hardver konfigurációjának ellenőrzése

5. A CAN busz pihenő üzemmódba állítása után csatlakoztatás a fenti 5–8. pontok szerint

A használati útmutatóban vagy figyelmeztető szövegben szereplő csatlakozók, módosítások, alternatív csatlakozók, szabad vezetékek csatlakoztatásai és csatlakozási kiterjesztések kizárólag tájékoztatásul és szakképzett szakemberek számára történnek.

További csatlakozók, kábelköteg módosítások vagy alternatív csatlakozók használata:

1. Csatlakozások és módosítások kizárólag szakképzett személyzet által végezhetők el

2. Csatlakozások és módosítások előtt ellenőrizze a gyártó engedélyét vagy az esetlegesen módosított garanciális feltételeket

3. Csatlakozások és módosítások előtt mérje meg és ellenőrizze a csatlakozók helyességét a jármű kábelbeosztásával

4. A csatlakozások és módosítások a működésre nincs garancia

5. A csatlakozások és módosítások a jármű, az utólagos készülék vagy az interfész károsodására nem vállalunk garanciát

6. A kábelköteg előre összeszerelt módosítása a termék garanciájának megszűnését vonhatja maga után

   ---



A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
