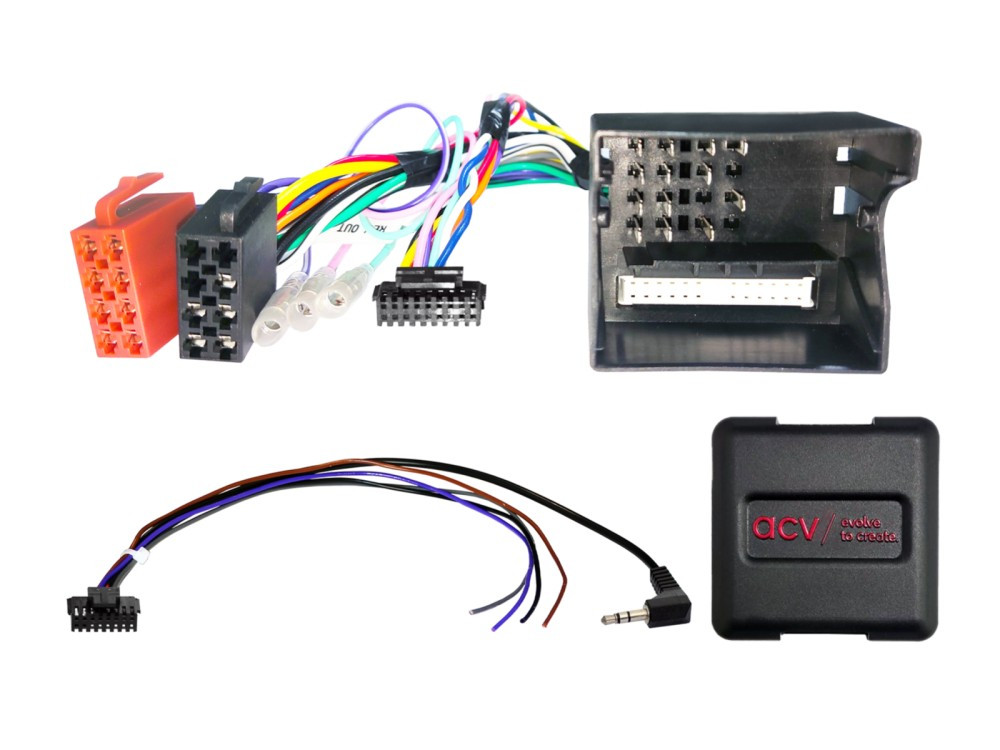

Kormánytáv-vezérlő adapter Opel/Nissan/Renault 40 pin Quadlock Multilead (42xvx002)
Ez a CAN-Bus-os kormánytáv-vezérlő adapter lehetővé teszi, hogy a gyári kormánytáv-vezérlés funkcióit megtartsa, amikor a gyári rádiót utólagos fejegységre cseréli Opel, Nissan vagy Renault modellben. A termék 40 tűs Quadlock Opel csatlakozóval rendelkezik, és számos utólagos rádióval kompatibilis (külön csatlakozókábelek rendelhetők).
Főbb jellemzők:
- Megőrzi a kormánytáv-vezérlés funkcióit utólagos rádióval
- CAN-Bus integráció
- 40 tűs Quadlock Opel csatlakozó
- OEM kormánytáv-vezérlés > 3,5 mm jack vagy szabad kábelvég
- Kompatibilis: CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90, Blaupunkt, Delphi, Siemens VDO OEM fejegységek
- Plug&Play beszerelés
Kompatibilis modellek részletesen:
Nissan:
- Primastar (X83) 2006.09 – 2011.01
Opel:
- Agila A (H00) 2003.06 – 2007.10;
- Antara (L-A) 2006.11 – 2010.11;
- Astra H (A-H) 2004.03 – 2007.02;
- Astra H (A-H) 2007.02 – 2010.11;
- Combo (C) 2004.10 – 2011.09;
- Corsa C (X01) 2003.07 – 2006.10;
- Corsa D (S07) 2006.10 – 2008.11;
- Meriva A (X01) 2005.11 – 2010.03;
- Signum I (Z03) 2005.09 – 2008.08;
- Tigra Twin Top (X-C) 2004.07 – 2009.11;
- Vectra C (Z02) 2005.09 – 2008.09;
- Vivaro A (X83) 2006.09 – 2011.01;
- Zafira B (A-H) 2005.07 – 2010.06; Z
- afira B (A-H) 2008.02 – 2014.12
Renault:
- Trafic II (L/jL) 2006.10 – 2011.01
Fontos tudnivalók:
- A jármű felszereltségétől, szoftverétől és az utólagos rádió típusától függően egyes funkciók eltérhetnek vagy hiányozhatnak.
- Reimport vagy speciális szoftverrel szerelt járműveknél a működés eltérhet.
- Telepítés előtt mindig ellenőrizze a csatlakozókat és a kompatibilitást!
- Maximális kimeneti terhelés: 250 mA
- Színkódok: piros: +12V gyújtás (Klemme 15) narancs: +12V világítás (Klemme 58) lila/fehér: +12V tolatásjel rózsaszín: sebességjel zöld: test (GND), kézifékjel
Általános telepítési útmutató:
- Minden beállítást és csatlakozást feszültségmentesen végezzen!
- Ellenőrizze a csatlakozókábelek konfigurációját és a rádió bekötési útmutatóját!
- Csak szakképzett szerelő végezze a bekötést!
- A helytelen bekötés a termék garanciájának elvesztéséhez vezethet.
Elérhető csatlakozók utólagos rádiókhoz (külön rendelhető):
- Alpine: 42ctalpinelead
- Parrot: 42ctasteroidlead
- Bosch-Blaupunkt Mini ISO: 42ctblaupunktlead
- Blaupunkt/China HU/Kenwood: 42ctchinahulead
- Clarion: 42ctclarionlead
- JVC: 42ctjvclead
- Kenwood: 42ctkenwoodlead
- Multilead/Pioneer: 42ctmultilead, 42ctmultilead3, 42ctmultilead5
- Panasonic: 42ctpanasoniclead
- Pioneer: 42ctpioneerlead, 42ctpioneerlead2
- Smartlead: 42ctsmartlead
- Sony: 42ctsonylead
- Zenec/XZent: 42ctzeneclead
GYAKRAN ISMÉTELT KÉRDÉSEK (GYIK):
- Minden Opel/Nissan/Renault modellhez jó ez az adapter? Csak a fenti listában szereplő modellekhez, a megadott évjáratokkal és csatlakozóval kompatibilis.
- Megmarad a kormánytáv-vezérlés? Igen, megfelelő utólagos rádió és csatlakozó esetén.
- Kell külön kábel a rádióhoz? Igen, a rádió típusától függően külön csatlakozó kábel rendelhető.
- Mi a teendő, ha nem működik minden funkció? Lehet, hogy a jármű szoftvere eltér vagy reimport modellről van szó – kérjük, egyeztessen ügyfélszolgálatunkkal!
Kapcsolat: Mobil Data Bt., Kaposvár, Zárda u. 12. Tel: 82 424-954
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése,eredet eszköz működőképes-e?
2: Feszültségmentesen, gyújtás nélküli állapotban szerelje szét az OEM eszközt, az eredeti kicserélendő terméket
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség nélkül, gyújtás ráadása nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás (gyújtás bekapcsolása nélkül) nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a fő csatlakozót utoljára kösse be.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Változtatásokat mindig feszültségmentes állapotban végezzük
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz, az eredeti például gyári rádió visszaszerelésével állítsuk helyre az eredeti állapotot
2: Az OEM eszköz kezelése, teszteljük le , például működik-e az eredetileg beszerelt fejeygség
3: CAN busz pihenő beállítása. Várni amíg feláll a CAN busz rendszer
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
