Mercedes CLS, E-osztály, SL, SLK Quadlock - ISO adapterkábel 552138

Passzív ISO adapterkábel az utólagos rádió bekötéséhez

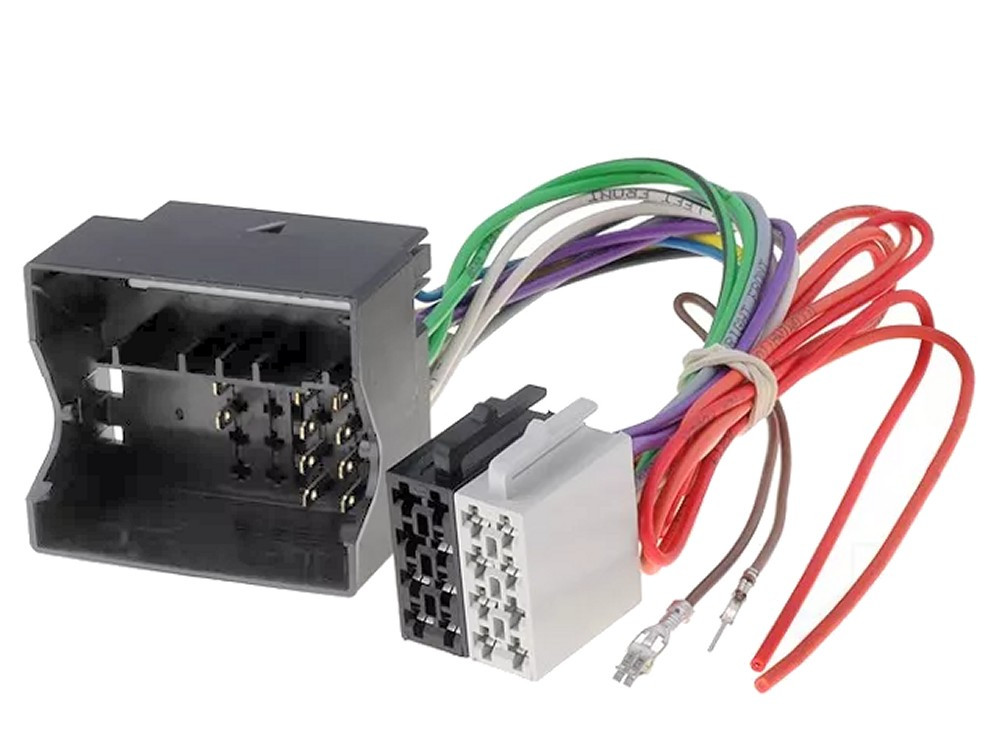

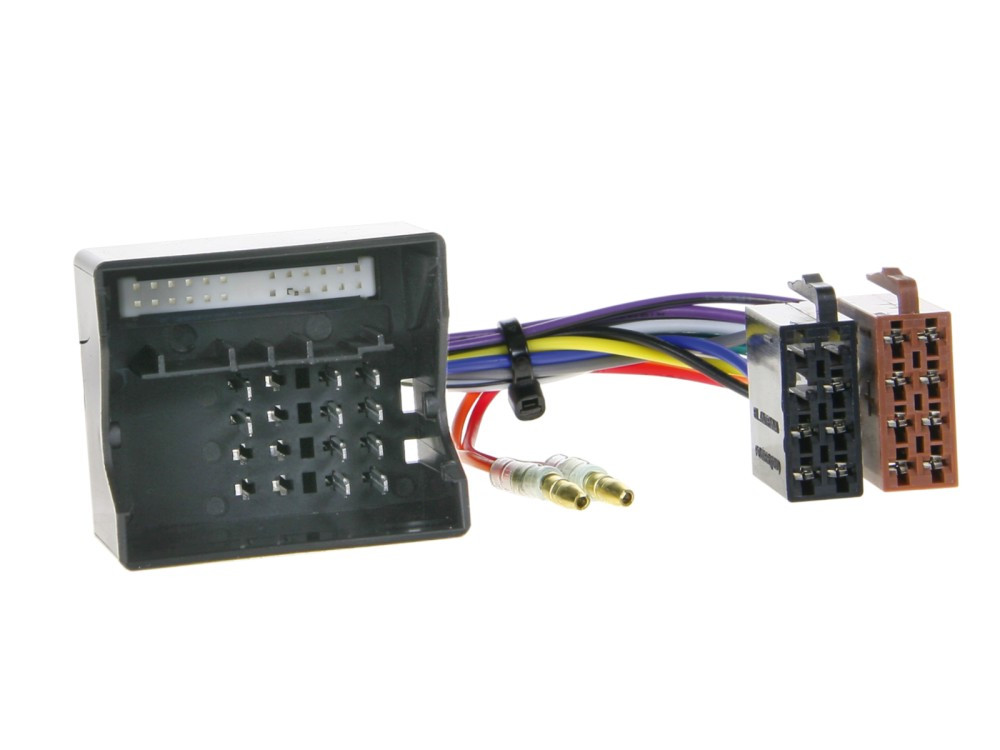

Az ACV 1195-02-0 jelű kábele az utólag beépített autórádió áram- és hangszóró-bekötésére való. Az autó felől 40 tűs Quadlock csatlakozóval kapcsolódik, a rádió felől ISO csatlakozót ad, így az új készülék a rádiórekeszben lévő gyári csatlakozókhoz köthető.

Kinek jó?

Akkor érdemes ezt választanod, ha Mercedes CLS, E-osztály, SL vagy SLK gyári rádiója helyére új fejegységet építesz, és nem akarsz a gyári vezetékekhez nyúlni. A kábel passzív, nem tartalmaz elektronikát, ezért a jeleket úgy adja tovább, ahogy az autó adja.

Nem jó, ha:

• az autód nem gyári készülékkel szerelt, vagy nem a fent felsorolt modellek egyike: más Mercedes autókhoz az 1196-02 cikkszámú ISO adapterkábel való.

Csatlakozók és jelek

Az autótól és a felszereltségtől függően ezek a jelek érkeznek meg az új rádióhoz:

• +12 V tartós tápfeszültség.
• +12 V gyújtás.
• Test.
• Világításjel.
• Antennavezérlő jel (az antenna kapcsolására).
• Az első és a hátsó hangszórók csatlakozása.

A kábel 40 érintkezős. Mielőtt bekötöd a rádiót, ellenőrizd a jeleket.

Beszerelés előtt

• Gyári készülékkel szerelt autókhoz való.
• A piros vezeték a +12 V gyújtás (15-ös kapocs), a narancs a +12 V világítás (58-as kapocs). Mindkettőt az autóban alkalmas helyen, biztosítékon keresztül kell bekötni.
• Eltérő felszereltségű autóknál a hiányzó jelet alkalmas ponton, például a biztosítékdobozban kell bekötni, vagy kiegészítő adaptert kell használni.
• CLS (W219) és E-osztály (W211) esetén a kábel 2008 februárjáig gyártott autókhoz való.
• SL (R230) esetén 2004-től, Audio Gateway-jel szerelt autókhoz.
• SLK (R171) esetén 2008 márciusáig gyártott autókhoz való.

Mivel érdemes kiegészíteni?

Audio Gateway-es SL és SLK autókhoz kell a Mercedes Audio Gateway 2,5 m hosszabbító kábel 1195-25-2500. Az antenna csatlakoztatásához kapható a Fakra DIN antenna adapter kábel és a Fakra ISO antenna adapter kábel. A rádió helyére a 2 DIN / 1 DIN autórádió beépítő keret vagy a 9 colos autórádió beépítő keret való. A kormánygombokhoz a kormánytávirányító adapter E-osztály (W211) autókhoz vagy a Quadlock kormánytávirányító adapter használható.

Ha ez a kábel nem a te kivitelednek való, nézd meg az 552138-A20 változatot is.

Gyakori kérdések

Mi kell az Audio Gateway-es SL és SLK autókhoz?

Az SL (R230) autókhoz 2,5 m-es hosszabbító kábel kell. Az SLK (R171) autókhoz a kivitelnek megfelelően 2,5 m-es vagy 6,5 m-es (1195-25-6500-0) hosszabbító kábel való.
