Nissan Pulsar, Qashqai, X-Trail 20 és 32 tűs kormánytávirányító adapter Multilead kábellel 42xns009

Kormánytávirányító adapter Nissan Pulsar, Qashqai és X-Trail autókhoz

Ha kicseréled a gyári rádiót, a kormánykerék gombjai alapból nem működnek tovább. Ez a CAN-buszos adapter a gyári kormánytávirányító jeleit alakítja át, hogy az új autórádió értse őket. Megtartja a gyári USB és AUX bemenetet, támogatja a dátum és idő beállítását, és sebességjelet is ad az új rádiónak. A felszereltségtől és az új rádió funkcióitól függően egyes gombok funkciója kimaradhat vagy más funkcióra cserélődhet.

Kinek jó?

Annak, aki Visia felszereltségű Pulsar, Qashqai vagy X-Trail rádióját cseréli le, és szeretné megtartani a kormánygombokat, valamint a gyári USB és AUX csatlakozót. Az adapter szoftverfrissíthető, a gombokhoz tartozó funkciókat átprogramozhatod, ha a gyári kiosztás nem felel meg.

Nem jó, ha:

• az autó gyári navigációval van szerelve.
• az autóban 360°-os gyári kamerarendszer van. Ehhez másik típus kell, a 42xns025 cikkszámú.

Csatlakozók és jelek

• Autó oldal: Nissan 20 tűs / 32 tűs dugó.
• Rádió oldal: a gyári kormánytávirányító kimenete 3,5 mm-es jack vagy szabad vezeték.
• Gyári antenna: GT13 (anya) a DIN (apa) csatlakozóra.
• Gyári AUX: RCA (apa), piros és fehér. Gyári USB: USB-A.
• Kék vezeték: +12 V antennavezérlő (remote) kimenet.
• Piros vezeték: +12 V gyújtás (15-ös kapocs), analóg jel arra az esetre, ha a CAN-busz nem támogatott.
• Narancs: +12 V világítás (58-as kapocs). Lila/fehér: +12 V tolatójel. Rózsaszín: sebességjel. Zöld: test (GND), kézifékjel.
• Tápellátás: 6-16 V üzemi feszültség, készenléti áram kisebb mint 3 mA, üzemi hőmérséklet -20 és 85 °C között.
• A kimenetek legfeljebb 250 mA-t bírnak. Ennél nagyobb áramigényhez relé kell: a tekercsellenállás egy relénél legalább 75 Ω, kettőnél legalább 150 Ω.

Tudnivalók

Reimportált vagy eltérő szoftverű autókban egyes funkciók nem biztos, hogy működnek. A DIP-kapcsolókat az új rádió típusának megfelelően, a kezelési útmutató szerint kell beállítani.

Ezekhez az autókhoz jó

Nissan

• Pulsar (C13): 2014.10 – 2018.06.
• Qashqai (J11): 2014.03 – 2017.07. 360°-os gyári kamerarendszerrel szerelt autókhoz másik adapter szükséges (42xns025 cikkszám).
• X-Trail (T32): 2014.07 – 2017.07. 360°-os gyári kamerarendszerrel szerelt autókhoz másik adapter szükséges (42xns025 cikkszám).

Beszerelés előtt

• Nézd meg, hogy az autóban a megadott gyári rádiók egyike van-e, és hogy Visia felszereltségű-e.

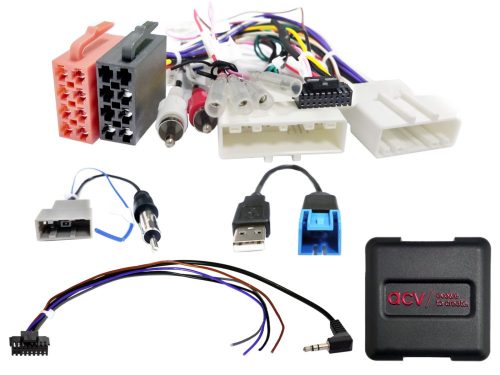

• Hasonlítsd össze a képen látható csatlakozókat az autód csatlakozóival.
• A gyári AUX bemenet bekötését szereléskor mérd ki.
• A végleges beszerelés előtt próbáld ki az autó funkcióit, beállításait és a kormánygombokat.
• A bekötést és a módosításokat képzett szakember végezze, saját felelősségre. A kábelköteg módosítása miatt a termékre vonatkozó vállalások megszűnhetnek.

Gyakori kérdések

Hol állítom be a dátumot és az időt?

Az autó többfunkciós kijelzőjének AUX menüjében, a kezelési útmutató szerint.
