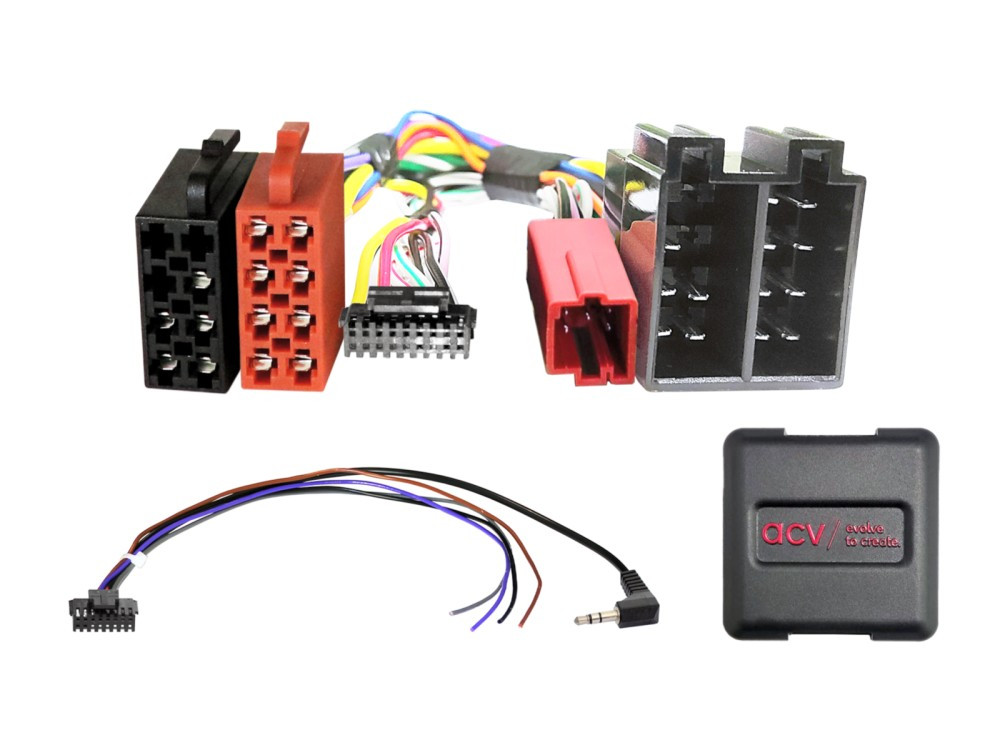

Nissan / Renault kormánykerék-távirányító adapter 42xrn005
Őrizze meg az eredeti kormánykerék-távirányító funkciókat, amikor a gyári rádiót utángyártott rádióra cseréli.
A jármű felszereltségétől, funkcionalitásától és szoftverétől függően egyes vezérlőfunkciók elveszhetnek, vagy más funkciók helyettesíthetik azokat.
Hasonlítsa össze a bemutatott adaptercsatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag kompatibilisek.
Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végleges beszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék-távirányító megfelelő működését.
Ügyfélszolgálatunk örömmel segít a választásban.
82/524-954
Megjegyzés:
CAN busz
Csatlakozás: ISO / Mini ISO sárga
Csatlakozás: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Mini ISO csatlakozó C:
használt: 5 tűs
nem használt: 6 tűs
VDO frissítési lista OEM eszközzel felszerelt járművek beépített kijelző nélkül
Külső kijelzővel felszerelt járművek:
A kijelzőnek csatlakoztatva kell maradnia
Carminat / Tuner lista OEM eszköz nélküli járművek
Cabasse hangrendszer nélküli járművek
Dátum/idő beállítás nem támogatott
DIP kapcsoló beállítások az utángyártott eszköz gyártója szerint (lásd kezelési)
A következő járművekhez alkalmas:
Nissan
Nissan Primastar (X83) 2008 - 2010.12
Renault
Renault Clio III (R) 2005.09 - 2009.04
Renault Grand Scenic (JM) 2006.09 - 2009.04
Renault Kangoo II (W) 2008.03 - 2013.03
Renault Laguna II (BG) 2005.04 - 2007.10
Renault Master II (JD) 2002.02 - 2010.02
Renault Megane II (CM) 2006.01 - 2010.01
Renault Modus (P) 2004.09 - 2008.04
Renault Modus (P) 2008.08 - 2013.03
Renault Scenic (JM) 2005.05 - 2009.06
Renault Trafic II (I/JL) 2005.10 - 2010.12 *
Renault Twingo II (N) 2007.09 - 2011.12
A következő jelzések állnak rendelkezésre:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék-távirányító
*A külső kijelzőnek csatlakoztatva kell maradnia
*Beépített kijelzővel ellátott Tuner List / Frissítési Listával rendelkező OEM eszközzel rendelkező járművek:
LFB Nissan/Renault ISO/Mini ISO sárga/OEM eszköz kijelzővel > Cikkszám: 42k-1250-000
Általános telepítési utasítások:
Ellenőrzés:
1: Az OEM eszköz összes működési funkciójának és járműbeállítási funkciójának ellenőrzése
2: Az OEM eszköz szétszerelése kikapcsolt állapotban
3: Az összes interfész csatlakozásának ellenőrzése a helyesség és a folytonosság szempontjából kikapcsolt állapotban
Csatlakoztatás és csatlakoztatási sorrend:
1: Az interfész beállításainak és a hardverkonfigurációnak a beállítása kikapcsolt állapotban
2: A rádió csatlakozókábelének konfigurációjának ellenőrzése
3: A rádió csatlakozókábelének csatlakoztatása az utólag beszerelhető eszköz használati utasítása szerint
4: Az összes többi csatlakozás csatlakoztatása az utólag beszerelhető eszköz használati utasítása szerint
5: A teljes telepítés csatlakoztatása a járműhöz, ügyelve arra, hogy a tápcsatlakozás utoljára legyen csatlakoztatva
6: Az interfész szoftverének konfigurálása a termékleírásban és a felhasználói kézikönyvben található utasítások szerint
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/HCI/antenna fantomtáp és egyebek.
8: A kormánykerék-távirányító és a jármű funkcionális tesztje.
Az interfész és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:
1: Változtatások elvégzése kikapcsolt tápellátás mellett.
2: Csatlakozás módosítás után: lásd a fenti 5-8. pontokat.
Az interfész vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz.
2: Működtesse az OEM eszközt.
3: CAN busz pihentetésének létrehozása.
4: Az interfész hardverkonfigurációjának ellenőrzése.
5: Csatlakozás CAN busz pihentetés után. Lásd a fenti 5-8. pontokat.
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakoztatása vagy laza kábelek csatlakozóhosszabbításai csak útmutatóként és tájékoztatási célokat szolgálnak, és képzett személyzet számára készültek.
Kiegészítő csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóhosszabbítások használata:
1: A csatlakozásokat és módosításokat csak képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat ellenőrizni kell a gyártó jóváhagyásának vagy a gyártói garancia feltételeinek tekintetében, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozások és módosítások működését és pontosságát méréssel és a jármű kapcsolási rajzával való összehasonlítással kell ellenőrizni.
4: A csatlakozásokat és módosításokat saját felelősségre, a működésre vonatkozó garancia nélkül végzi.
5: A csatlakozásokat és módosításokat saját felelősségre, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül végzi.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
