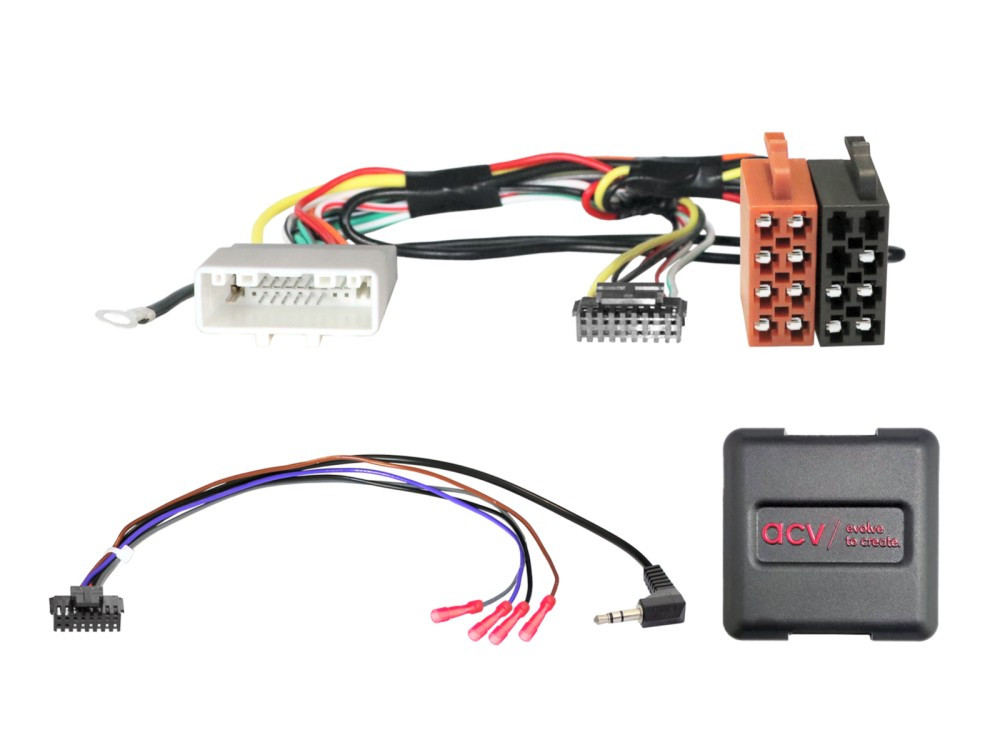

Nissan különböző járművek kormány távkapcsoló interface 42xns001
Nissan kormánykerék-távirányító adapter
Őrizze meg az eredeti kormánykerék-távirányító funkciókat, amikor a gyári rádiót utángyártott rádióra cseréli.
A jármű felszereltségétől, funkcionalitásától és szoftverétől függően egyes vezérlőfunkciók elveszhetnek, vagy más funkciók helyettesíthetik azokat.
Hasonlítsa össze a bemutatott adaptercsatlakozókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag kompatibilisek.
Kérjük, ellenőrizze azt is, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végleges beszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék-távirányító megfelelő működését.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
Analóg
Csatlakozás: 20 tűs Nissan csatlakozó
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Blaupunkt / Bosch / Clarion gyári eszközzel szerelt járművek
6 LFB funkcióval rendelkező járművek I / Back funkció nélkül
Gyári hangrendszerrel szerelt járművek*
Gyári hangrendszer nélküli járművek
Fekete: GND földelés 31-es csatlakozó
DIP kapcsoló beállításai az utángyártott eszköz gyártója szerint (lásd BDA)
A következő járművekhez alkalmas:
Nissan Micra (K12) 2007.10 - 2010.09
Nissan Micra C+C (K12) 2005.11 - 2009.03
Nissan Micra (K13) 2013.09 - 2017.02
Nissan Navara (D40) 2010.04 - 2015.08
Nissan NV200 (M20M) 2016.07 - 2022.08
Nissan NV200 electro (M20) 2018.04 - 2022.08
Nissan Pathfinder (R51) 2010.04 - 2013
Nissan Qashqai (J10) 2007.02 - 2010.02
Nissan Qashqai (J10) 2010.03 - 2014.10
Nissan X-Trail (T31) 2010.10 - 2014.06
A következő jelzések állnak rendelkezésre:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék-távirányító
*+12 V-os amperes távirányító 2. érintkező a +12 V-os folyamatos áram mellett > ellenőrizze az OEM eszközzel méréssel
*Aktív rendszeradapter különböző járművekhez ISO>ISO: 13-1190-50
Általános telepítési utasítások:
Ellenőrzés:
1: Ellenőrizze az OEM eszköz összes működési funkcióját és járműbeállítási funkcióját
2: Szerelje szét az OEM eszközt kikapcsolt állapotban
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát kikapcsolt állapotban
Csatlakoztatás és csatlakoztatási sorrend:
1: Állítsa be az interfészbeállításokat és a hardverkonfigurációt kikapcsolt állapotban
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólag beszerelhető eszköz használati utasítása szerint
4: Csatlakoztassa az összes többi csatlakozást az utólag beszerelhető eszköz használati utasítása szerint
5: Csatlakoztassa a teljes telepítést a járműhöz, ügyelve arra, hogy a tápcsatlakozás utolsó fázisban legyen
6: Konfigurálja az interfész szoftverét a termékleírás és a felhasználói kézikönyv szerint
7: Konfigurálja az utólag beszerelhető eszközt az utólag beszerelhető eszköz használati utasítása szerint Kormánykerék-távirányító/kamera/kihangosító készlet/antenna fantomtáp és egyebek
8: A kormánykerék távirányítójának és a jármű funkcionális tesztje
Az interfész és a rádió csatlakozókábelének hardverkonfigurációjának módosításai:
1: Kikapcsolt tápellátás mellett végezze el a módosításokat
2: A módosítások utáni csatlakoztatáshoz lásd a fenti 5-8. pontot
Az interfész vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz működtetése
3: CAN busz pihentetésének létrehozása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz pihentetés utáni csatlakoztatáshoz lásd a fenti 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakoztatása vagy laza kábelek csatlakozóhosszabbításai csak útmutatóként és tájékoztatásul szolgálnak, és képzett személyzet számára készültek.
Kiegészítő csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, illetve alternatív csatlakozások vagy csatlakozóhosszabbítások használata:
1: A csatlakozásokat és módosításokat csak képzett személyzet végezheti.
2: A csatlakozásokat és módosításokat ellenőrizni kell a gyártó jóváhagyásai vagy a gyártói garanciafeltételek tekintetében, amelyeket a változtatások befolyásolhatnak.
3: A csatlakozásokat és módosításokat működés és pontosság szempontjából ellenőrizni kell méréssel és a jármű kapcsolási rajzával való összehasonlítással.
4: A csatlakozásokat és módosításokat saját felelősségre, a működésre vonatkozó garancia nélkül végzi.
5: A csatlakozásokat és módosításokat saját felelősségre, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül végzi.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termék garanciáját.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
