Csatlakozás: ISO
Csatlakozás: OEM kormánykerék-távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozás: OEM antenna ISO apa(m) > DIN apa (m)
Kormánykerék-távirányító csatlakozóval, A 2-es tűs tápcsatlakozóval rendelkező járművek
Delco / Delphi / Grundig / Philips 1 DIN-es OEM eszközzel rendelkező járművek
CCR2006 / CAR2003 / CAR2004 / CDR2005 OEM eszközzel rendelkező járművek
A járműbeállítások nem támogatottak
DIP kapcsolók beállításai az utángyártott eszköz gyártójának (lásd kéziköny,) szerint
A következő járművekhez alkalmas:
Opel Agila A (H00) 2000.08 - 2003.06
Opel Astra G (T92/T98) 1998.02 - 2005.02
Opel Astra G (T98C) 2000.03-2006.01
Opel Corsa C (X01) 2000.10 - 2003.07
Opel Meriva A (X01 MONOCAB A) 2003.02 - 2005.11
Opel Omega B (V94) 1999.08-2003.11
Opel Signum (Z03) 2003.01 - 2005.08
Opel Sintra (APV) 1996.09. - 1999.04
Opel Tigra (S93) 1994.09 - 2000.12
Opel Vectra B (J96) 1995.10 - 1999.02
Opel Vectra B (J96) 1999.02.-2002.06
Opel Vectra C (Z02) 2002.01. - 2005.08.
Opel Vivaro A (X83) 2001.01. - 2006.09.
Opel Zafira A (T98 MONOCAB) 1999.04. - 2002.11.
Opel Zafira A (T98 MONOCAB) 2002.11. - 2005.05.
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Szín: szénszürke metál

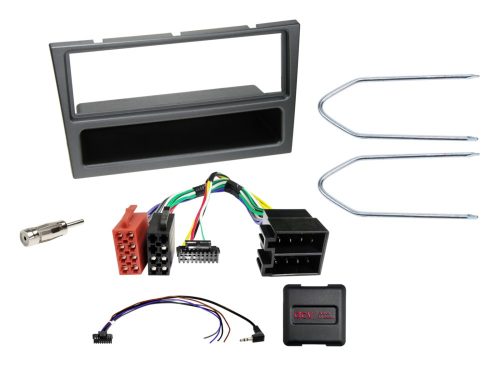

Szállítási tartalom:
1DIN-es rádió előlap rekesszel, Opel szénszürke metál, > Cikkszám: 281230-26-2-0
kormánytávkapcsoló Opel különféle járművek ISO többvezetékes, > Cikkszám: 42xvx001-0
Antenna adapter ISO(f)>DIN(m) > Cikkszám: 1500-00-0
2x ISO kioldókonzol (1x), > Cikkszám: 1703-00-0
A vezetőfülke színe a következő járművekben és felszereltségi szinteken:
Opel Corsa C (X01) 2000.10 - 2003.07
Opel Corsa C (X01) 2003.07 - 2006.10
(Corsa - Cool - Cosmo - Edition - Enjoy)
Opel Meriva A (X01) 2003.02 - 2005.11
Opel Meriva A (X01) 2005.11. - 2010.03.
(Meriva - CATCH ME - CATCH ME Now - Edition - INNOVATION - NAVI - Selection - Selection 110 year)
Opel Signum (Z03) 2003.01. - 2005.08.
Opel Signum (Z03) 2005.09. - 2008.08.
(Signum - Cosmo - Cosmo Plus - Edition - Edition Plus - Elegance - Sport)
Opel Tigra Twin Top (X-C) 2004.07. - 2009.11.
(Twin Top - Enjoy)
Opel Vectra C (Z02) 2002.01. - 2005.08.
Opel Vectra C (Z02) 2005.09. - 2008.09.
(Vectra - Cosmo - Cosmo Plus - Edition - Edition Plus - Elegance - GTS - Sport)
Szín: szénszürke metál
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
