CAN busz
Csatlakozó: 40 tűs Quadlock Opel csatlakozó
Csatlakozó: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozó: OEM Fakra antenna (m) > DIN (m)
Kék/fehér: +12 V-os antenna távirányító
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM eszközzel felszerelt járművek
Blaupunkt / Delphi / Siemens VDO OEM eszközzel felszerelt járművek
Támogatott járműbeállítások (lásd a felhasználói kézikönyvet)
A következő járművekhez alkalmas:
Opel Antara (L-A) 2006.11. - 2010.11.
Opel Antara (L-A) 2011.01. - 2015.03.
Opel Astra H (A-H) 2004.03. - 2007.02.
Opel Astra H (A-H) 2007.02. - 2010.11.
Opel Corsa D (S07) 2006.10. - 2008.11.
Opel Corsa D (S07) 2008.12. - 2010.11.
Opel Corsa D (S07) 2011.01. - 2014.08.
Opel Zafira B (A-H) 2005.07. - 2010.06.
Opel Zafira B (A-H) 2008.02. - 2014.12.
A következő jelzések állnak rendelkezésre:
Az újraimportált járművek vagy az eltérő szoftverrel rendelkező járművek funkcionálisan inkompatibilisek lehetnek.
Piros: +12V gyújtáskapcsoló 15-ös csatlakozója
Narancssárga: +12V világításkapcsoló 58-as csatlakozója
Lila/fehér: +12V tolatólámpa
Rózsaszín: sebességjelző
Zöld: földelés, kézifékjelző
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm
Kormánykerék távirányítója
Támogatott járműbeállítások
Szín: matt króm

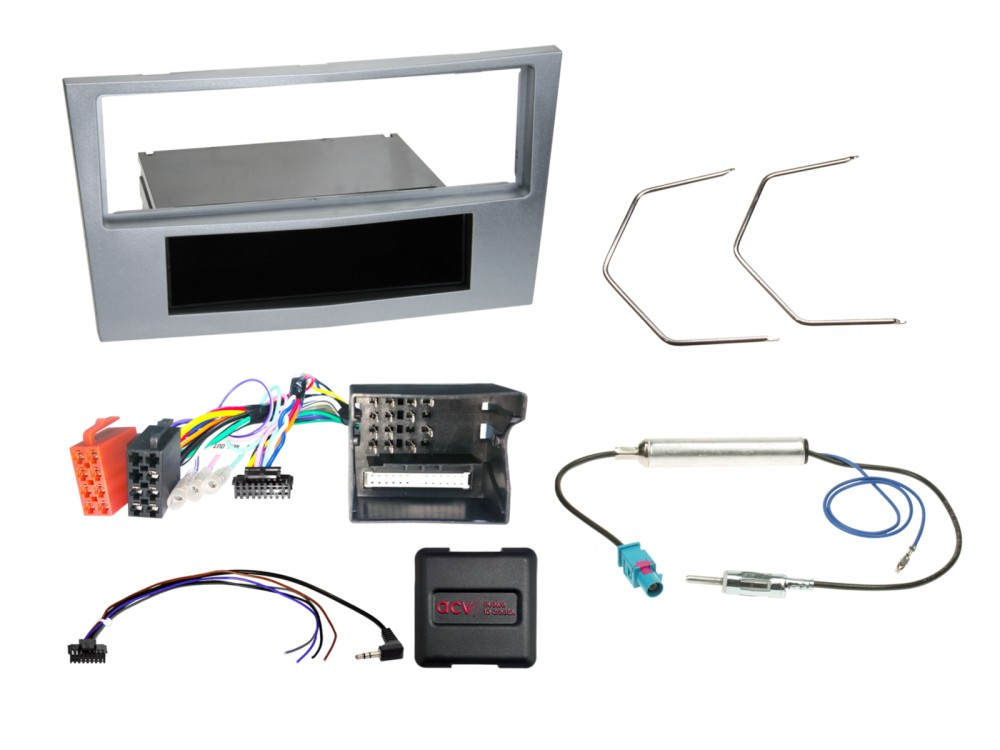

Szállítási terjedelem:
1 DIN-es rádiópanel rekesszel, Opel, matt króm, > Cikkszám: 281230-24-4-0
kormánytávkapcsoló Opel különféle járművekhez, 40 tűs Quadlock többvezetékes, > Cikkszám: 42xvx002-0
Antenna adapter Fakra(m)>DIN(m) 12V Phantom LEONI, > Cikkszám: 1524-03-1-0
Kioldókar Opel 1 1/2 ISO csatlakozókhoz, > Cikkszám: 181230-01-0
Vezetőfülke színe a következő járművekben és felszereltségi szinteken:
Opel Astra H (A-H) 2004.03 - 2007.02
Opel Astra H (A-H) 2007.02 - 2010.11
(Edition - GTC-Sport - INNOVATION - NAVI - OPC - Selection - Selection 110 Years - Sport)
Opel Tigra Twin Top (X-C) 2004/07 - 2009/11
(Edition)
Opel Corsa D (S07) 2006.10.-2008.11.
Opel Corsa D (S07) 2008.12.-2010.11.
Opel Corsa D (S07) 2011.01.-2014.08.
(Active - Corsa - Edition - Edition 111 Years - GSI - NAVI - Satellite - Selection - Selection 110 Years - Sport - 150 Years Opel)
Opel Zafira B (A-H) 2005.07. - 2010.06.
Opel Zafira B (A-H) 2008.02. - 2014.12.
(Edition – Family - Selection - Selection 110 - Sport)
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen, gyújtás bekapcsolása nélkül, szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, utolsó élő csatlakozással
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások ( gyújtás nélküli mód)
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő ( várakozási idő) beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá.
6: Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
