Előnyök
- Egyszerű beszerelés – minden szükséges adapter és csatlakozó a csomagban
- CAN-Bus kompatibilis – megőrzi a jármű alapfunkcióit
- Kormánytávvezérlő támogatás – kényelmes kezelés vezetés közben is
- Professzionális minőség – megbízható, tartós alkatrészek
- Matt króm dizájn – illeszkedik az Opel belső teréhez
Gyakran Ismételt Kérdések (GYIK)
Ez a készlet minden Opel modellhez jó?
Nem, csak a fent felsorolt típusokhoz és évjáratokhoz. Vásárlás előtt mindig ellenőrizze a kompatibilitást.
Megmarad a kormányról vezérelhető funkció?
Igen, a készlet tartalmazza a kormánytávvezérlő adaptert.
Szükségem van plusz kábelezésre?
Nem, a csomag minden szükséges csatlakozót tartalmaz.
Egyedül is beszerelhetem?
Alapvetően igen, de javasolt szakemberre bízni, mert a CAN-Bus rendszer érzékeny lehet a hibás bekötésre.
CAN busz
Csatlakozó: 40 tűs Quadlock Opel csatlakozó
Csatlakozó: OEM kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Csatlakozó: OEM Fakra antenna (m) > DIN (m)
Kék +12V antenna távirányító
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM eszközzel felszerelt járművek
Blaupunkt / Delphi / Siemens VDO OEM eszközzel felszerelt járművek
Támogatott járműbeállítások
DIP kapcsoló beállítások az utángyártott eszköz gyártójának megfelelően (lásd kézikönyv)
A következő járművekhez alkalmas:
- Opel Agila (H-B) 2008.04. - 2014.12.
- Opel Combo (C) 2004.10. - 2011.09.
- Opel Meriva A (X01) 2005.11. - 2010.03.
- Opel Signum (Z03) 2005.09. - 2008.08.
- Opel Tigra Twin Top (X-C) 2004.07. - 2009.11.
- Opel Vectra C (Z02) 2005.09. - 2008.09.
- Opel Vivaro A (X83) 2006.09. - 2011.01.*
- Opel Zafira B (A-H) 2005.07. - 2010.06.
- Opel Zafira B (A-H) 2008.02. - 2014.12.
Megjegyzés: egyes importált vagy eltérő szoftverrel rendelkező járműveknél funkcionális eltérések előfordulhatnak.
Piros: +12V gyújtáskapcsoló 15-ös csatlakozója
Narancssárga: +12V világításkapcsoló 58-as csatlakozója
Lila/fehér: +12V tolatólámpa
Rózsaszín: sebességjelző
Zöld: földelés, kézifékjelző
Kimeneti terhelhetőség: max. 250 mA
250 mA-nél nagyobb áramigény:
1 relé tekercs ellenállása min. 75 ohm
2 relé tekercs ellenállása min. 150 ohm
Kormánykerék távirányítója
Támogatott járműbeállítások
*Trapéz alakú OEM eszközzel rendelkező járművek
Szín: matt króm

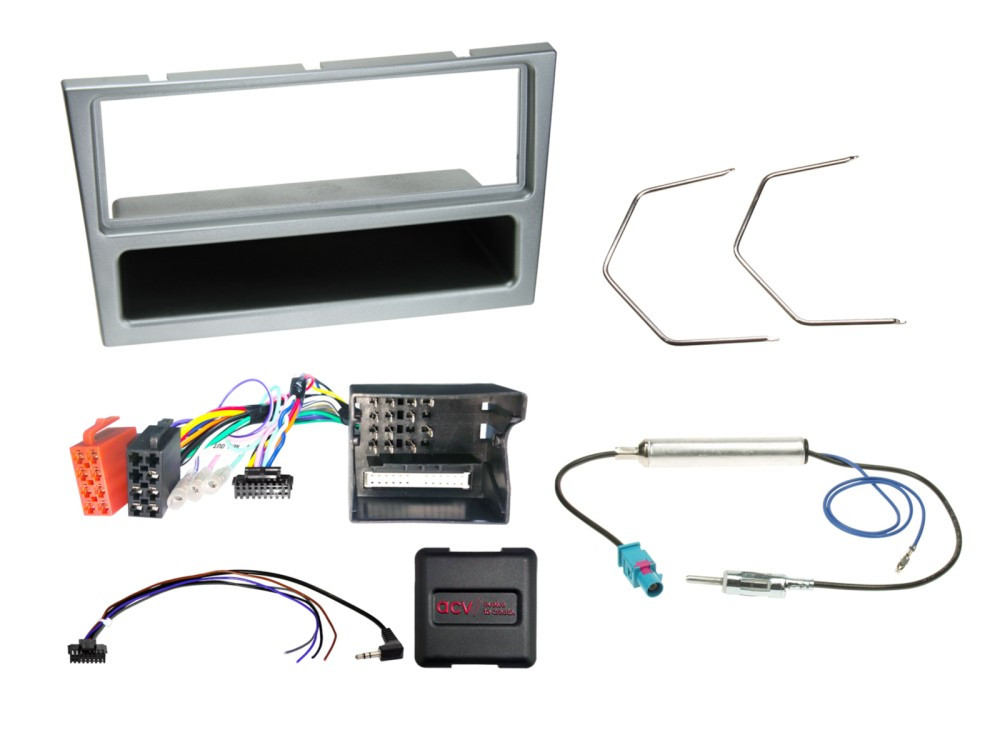

Szállítási tartalom:
- 1-DIN rádiópanel rekesszel Opel matt króm színben > Cikkszám: 281230-26-3-0
- kormánytávkapcsoló Opel különféle járművek 40-tűs Quadlock többvezetékes > Cikkszám: 42xvx002-0
- Antenna adapter Fakra(m)>DIN(m) 12V Phantom tápellátássaL > Cikkszám: 1524-03-0
- Kioldókar Opel 1 1/2 ISO > Cikkszám: 181230-01-0
A következő autrókban és felszereltségi szinteken a műszerfal színéhez illik a keret színe:
Opel Combo (C) 10/2001 - 2011.09
(Arizona - Edition - Sport - Tour Edition - Tour Njoy csomaggal - Tour Sport - Tramp - Sport)
Opel Corsa C (X01) 2000.10. - 2003.07.
Opel Corsa C (X01) 2003.07. - 2006.10.
(Komfort - Cool - Cosmo - Eco - Edition - Elegance - Enjoy - Fresh - Gsi - Njoy - Sport)
Opel Meriva A (X01) 2003.02. - 2005.11.
Opel Meriva A (X01) 2005.11. - 2010.03.
(Meriva - Cosmo - Edition- Enjoy - INNOVATION- INNOVATION110 Year - OPC)
Opel Tigra Twin Top (X-C) 2004.07. - 2009.11.
(Cosmo - Design Edition- Edition- Endless summer - ILLUSION - Sport)
Szín: Matt-Króm
Általános telepítési útmutató – autórádió beépítő készletekhez
Az autórádió beépítése előtt mindig ellenőrizze a gyári (OEM) eszköz és a jármű beállításait, majd feszültségmentes (gyújtás nélküli) állapotban szerelje szét a berendezést. Ezután vizsgálja meg az összes interfész- és adaptercsatlakozást, hogy biztosan megfelelően működjenek.
Csatlakoztatási sorrend
- Az interfész beállításait és hardverkonfigurációját mindig tápellátás nélkül végezze.
- Ellenőrizze a rádió csatlakozókábelének kiosztását.
- Csatlakoztassa a rádió kábelét az utólag beszerelt készülék használati útmutatója alapján.
- Az összes további csatlakozást szintén a készülék leírása szerint végezze el.
- A teljes rendszer csatlakoztatását a járműhöz az utolsó élő (áram alatt lévő) csatlakozással fejezze be.
- Állítsa be az interfész szoftverét a leírásban és a kezelési útmutatóban található instrukciók szerint.
- Konfigurálja az utólagos eszközt (pl. kormánytávvezérlő, kamera, kihangosító, antenna fantomtáp).
- Tesztelje a kormánykerék-távirányítót és a jármű fő funkcióit.
Hiba vagy csatlakozási probléma esetén
- Térjen vissza a gyári (OEM) eszközhöz, és ellenőrizze annak működését.
- Végezze el a CAN busz pihenőidő beállítását.
- Ellenőrizze az interfész konfigurációját, majd csatlakoztassa újra a fent leírt sorrendben.
Fontos figyelmeztetések
- A csatlakozások módosítását (pl. kábelköteg átalakítás, alternatív csatlakozó vagy hosszabbító használata) csak képzett szakember végezheti.
- A gyártói jóváhagyás nélküli változtatások érvényteleníthetik a jótállást.
- Az elvégzett módosítások működésére és biztonságára garancia nem vonatkozik.
- A kábelek helytelen csatlakoztatása a jármű, az interfész vagy az utólag beszerelt eszköz meghibásodását okozhatja.
