Ez a 2-DIN autórádió beszerelő készlet lehetővé teszi a gyári Opel fejegységek (OEM rádiók) cseréjét modern utángyártott készülékekre, miközben a jármű funkciói és a kormánytávvezérlés (LFB) is megmarad.
Az ACV Pro-Qualität szett minden szükséges adaptert, kábelt és keretet tartalmaz az egyszerű és biztonságos telepítéshez.
- Egyszerű beszerelés – minden szükséges adapter és csatlakozó a csomagban
- CAN-Bus kompatibilis – megőrzi a jármű alapfunkcióit
- Kormánytávvezérlő támogatás – kényelmes kezelés vezetés közben is
- Professzionális minőség – megbízható, tartós alkatrészek
- antracit dizájn – illeszkedik az Opel belső teréhez
Gyakran Ismételt Kérdések (GYIK)
Ez a készlet minden Opel modellhez jó?
Nem, csak a fent felsorolt típusokhoz és évjáratokhoz. Vásárlás előtt mindig ellenőrizze a kompatibilitást.
1. Megmarad a kormánytávkapcsoló funkció a készlet beépítése után?
Igen, a készlet teljes mértékben támogatja a kormánytávkapcsoló használatát.
2. Használható gyári színes kijelzővel szerelt autóban?
Igen, de ehhez külön Infó adapter szükséges (cikkszám: 43uvx01).
Támogatja a gyári fedélzeti funkciókat?
Igen, a legtöbb beállítás megmarad, de bizonyos funkciók (pl. Trailer Assist, eCall, speciális vezetéstámogató rendszerek) nem mindig támogatottak.
4. Milyen rádiómárkákat támogat?
A DIP kapcsoló segítségével beállítható Pioneer és Sony készülékekhez, de más márkákkal is kompatibilis lehet a megfelelő kiegészítő kábelek használatával.
5. Szükséges szakember a beépítéshez?
Ajánlott, mivel a beszerelés során a gyári kábelköteg és CAN-busz rendszerhez kell csatlakozni.
A következő autókhoz alkalmas, kompatibilis:
- Opel Antara (L-A): 2006.11 – 2010.11, 2011.01 – 2015.03
- Opel Astra H (A-H): 2004.03 – 2007.02, 2007.02 – 2010.11
- Opel Corsa D (S07): 2006.10 – 2008.11
- Opel Zafira B (A-H): 2005.07 – 2010.06, 2008.02 – 2014.12
Támogatott gyári fejegységek: CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90
Fő jellemzők
- 2-DIN autórádió beszerelő keret (charcoal metallic színben) Opel középkonzolhoz
- OEM kormánytávvezérlés támogatása (3,5 mm jack vagy vezetékes csatlakozás)
- Antenna adapter Fakra (m) → DIN (m), 12V fantomtáp
- CAN-Bus kompatibilis (40 pin Quadlock Opel csatlakozó)
- Kimeneti jelek:
- +12V gyújtás csatlakozó
- +12V világítás csatlakozó
- +12V tolatásjel
- Sebességjel
- Kézifék jel (GND)
- Maximális terhelhetőség: 250 mA
- Szín: Charcoal Metallic
- Méret: kijelző nyílás 173 mm x 98,5 mm
Termék adatai
Szín: antracit (charcoal metallic)
Rádió kijelző kivágás mérete: 172 × 98,5 mm

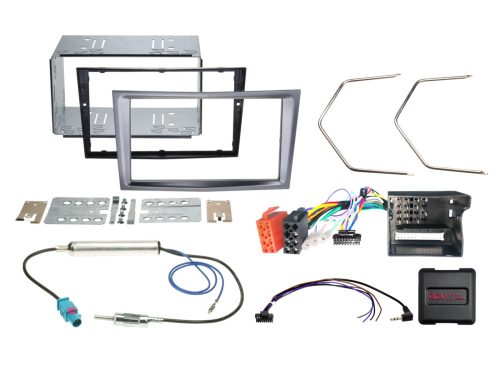

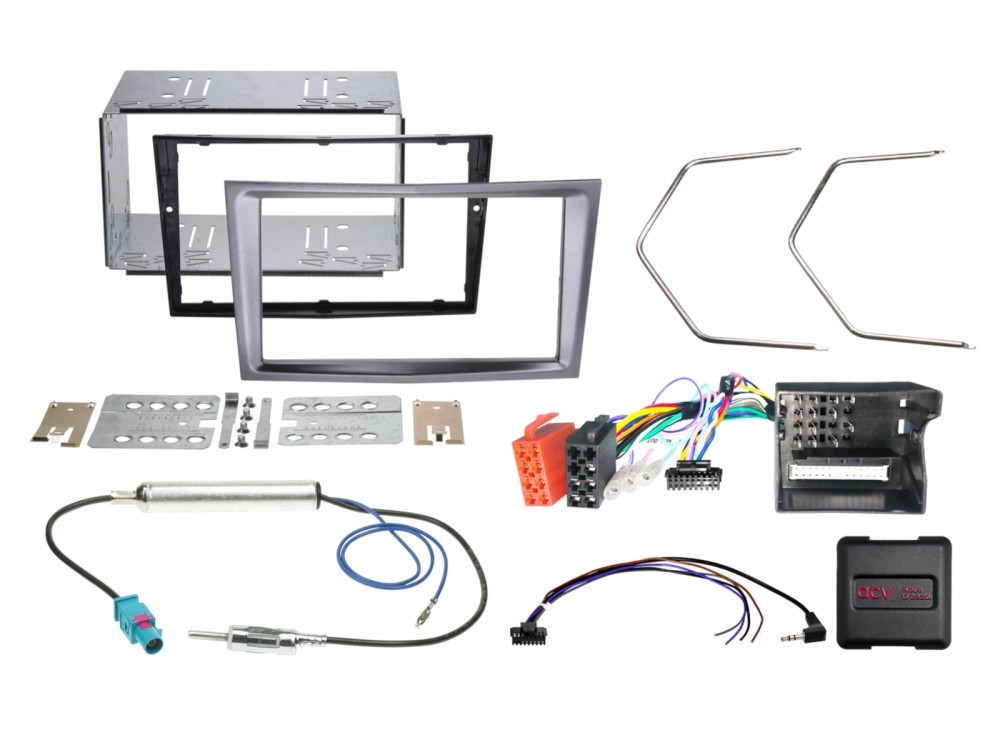

Szállítási csomag tartalma
- 2-DIN autórádió beszerelő keret Opel (Antracit (charcoal metallic) )
- Opel 40Pin Quadlock Multilead kábel
- Antennaadapter Fakra(m) → DIN(m), 12V fantomtáp
- Opel ISO kioldókulcs készlet
Opcionális kiegészítők
Opció: 2 részes tárolórekesz 2-DIN kerethez (cikkszám: 271000-06
INBAY® tárolórekesz 2-DIN kerethez (cikkszám: 241000-07-1)
Általános telepítési útmutató – autórádió beépítő készletekhez
Az autórádió beépítése előtt mindig ellenőrizze a gyári (OEM) eszköz és a jármű beállításait, majd feszültségmentes (gyújtás nélküli) állapotban szerelje szét a berendezést. Ezután vizsgálja meg az összes interfész- és adaptercsatlakozást, hogy biztosan megfelelően működjenek.
Csatlakoztatási sorrend
- Az interfész beállításait és hardverkonfigurációját mindig tápellátás nélkül végezze.
- Ellenőrizze a rádió csatlakozókábelének kiosztását.
- Csatlakoztassa a rádió kábelét az utólag beszerelt készülék használati útmutatója alapján.
- Az összes további csatlakozást szintén a készülék leírása szerint végezze el.
- A teljes rendszer csatlakoztatását a járműhöz az utolsó élő (áram alatt lévő) csatlakozással fejezze be.
- Állítsa be az interfész szoftverét a leírásban és a kezelési útmutatóban található instrukciók szerint.
- Konfigurálja az utólagos eszközt (pl. kormánytávvezérlő, kamera, kihangosító, antenna fantomtáp).
- Tesztelje a kormánykerék-távirányítót és a jármű fő funkcióit.
Hiba vagy csatlakozási probléma esetén
- Térjen vissza a gyári (OEM) eszközhöz, és ellenőrizze annak működését.
- Végezze el a CAN busz pihenőidő beállítását.
- Ellenőrizze az interfész konfigurációját, majd csatlakoztassa újra a fent leírt sorrendben.
Fontos figyelmeztetések
- A csatlakozások módosítását (pl. kábelköteg átalakítás, alternatív csatlakozó vagy hosszabbító használata) csak képzett szakember végezheti.
- A gyártói jóváhagyás nélküli változtatások érvényteleníthetik a jótállást.
- Az elvégzett módosítások működésére és biztonságára garancia nem vonatkozik.
- A kábelek helytelen csatlakoztatása a jármű, az interfész vagy az utólag beszerelt eszköz meghibásodását okozhatja.
