Ez a 2-DIN autórádió beszerelő készlet lehetővé teszi a gyári Opel fejegységek (OEM rádiók) cseréjét modern utángyártott készülékekre, miközben a jármű funkciói és a kormánytávvezérlés (LFB) is megmarad.
Az ACV Pro-Qualität szett minden szükséges adaptert, kábelt és keretet tartalmaz az egyszerű és biztonságos telepítéshez.
- Egyszerű beszerelés – minden szükséges adapter és csatlakozó a csomagban
- CAN-Bus kompatibilis – megőrzi a jármű alapfunkcióit
- Kormánytávvezérlő támogatás – kényelmes kezelés vezetés közben is
- Professzionális minőség – megbízható, tartós alkatrészek
- fekete dizájn – illeszkedik az Opel belső teréhez
Gyakran Ismételt Kérdések (GYIK)
Ez a készlet minden Opel modellhez jó?
Nem, csak a fent felsorolt típusokhoz és évjáratokhoz. Vásárlás előtt mindig ellenőrizze a kompatibilitást.
1. Megmarad a kormánytávkapcsoló funkció a készlet beépítése után?
Igen, a készlet teljes mértékben támogatja a kormánytávkapcsoló használatát.
2. Használható gyári színes kijelzővel szerelt autóban?
Igen, de ehhez külön Infó adapter szükséges (cikkszám: 43uvx01).
Támogatja a gyári fedélzeti funkciókat?
Igen, a legtöbb beállítás megmarad, de bizonyos funkciók (pl. Trailer Assist, eCall, speciális vezetéstámogató rendszerek) nem mindig támogatottak.
4. Milyen rádiómárkákat támogat?
A DIP kapcsoló segítségével beállítható Pioneer és Sony készülékekhez, de más márkákkal is kompatibilis lehet a megfelelő kiegészítő kábelek használatával.
5. Szükséges szakember a beépítéshez?
Ajánlott, mivel a beszerelés során a gyári kábelköteg és CAN-busz rendszerhez kell csatlakozni.
Kompatibilis járművek és évjáratok
- Opel Antara (L-A): 2006.11 – 2010.11, 2011.01 – 2015.03
- Opel Astra H (A-H): 2004.03 – 2007.02, 2007.02 – 2010.11
- Opel Corsa D (S07): 2006.10 – 2008.11, 2008.12 – 2010.11, 2011.01 – 2014.08
- Opel Zafira B (A-H): 2005.07 – 2010.06, 2008.02 – 2014.12
Kompatibilis gyári készülékek
- CD30 / CD30 MP3
- CDC40
- CD50
- CD70
- DVD90
Főbb jellemzők
- Komplett csomag: tartalmaz autórádió beszerelő keretet, csatlakozókat, antennadaptert és egyéb szükséges kiegészítőket.
- Kormánytávvezérlés támogatás: az OEM kormánytávkapcsoló funkciói megmaradnak (3,5 mm jack / szabad kábel).
- Kompatibilitás: a legtöbb Opel modellhez illeszkedik a megadott évjáratokon belül.
- Gyári funkciók megtartása: a járműbeállítások nagy része támogatott (lásd kézikönyv).
- Fekete (Stealth black) szín: tökéletesen illeszkedik a belső térhez, esztétikus és gyári hatású megjelenés.
- Profi minőség: megbízható működés, tartós anyaghasználat.
Csatlakozások és technikai adatok
- CAN Bus csatlakozó: 40 tűs Quadlock Opel
- Antenna csatlakozás: Fakra (m) > DIN (m), +12V antennatáp (kék vezeték)
- Kimeneti jelek:
- +12V gyújtás (piros, csatlakozó 15)
- +12V világítás (narancs, csatlakozó 58)
- +12V tolatásjel (lila/fehér)
- Sebességjel (rózsaszín)
- Kézifék jel (zöld, GND)
- Maximális terhelhetőség: 250 mA
- Relé specifikációk: 75 Ohm / 150 Ohm minimum tekercsellenállás
Szín és illeszkedés
- Szín: Stealth black (matt fekete)
- műszerfal színillesztés: Opel Corsa D modellek különböző felszereltségi szintekhez (pl. Colour Elegance, INNOVATION).
- Radiodisplay kivágás mérete: 173 mm x 98,5 mm

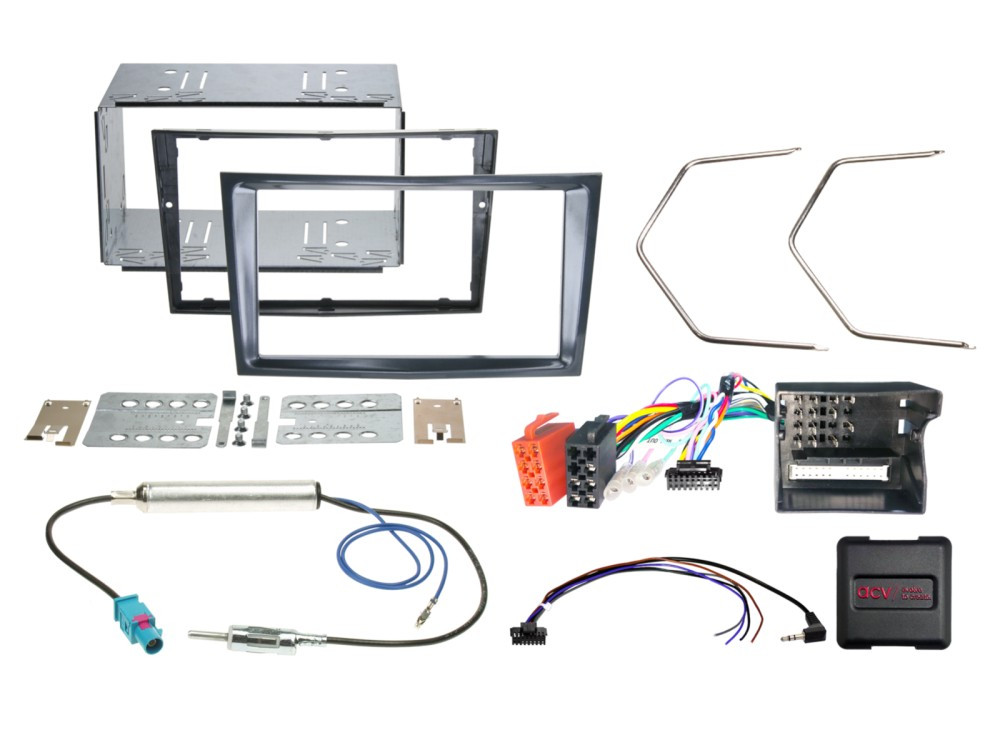

Készlet tartalma
- 2-DIN autórádió beszerelő keret, stealth-black színben, középső töréssel (Cikkszám: 381230-24-2)
- kormánytávvezérlő csatlakozó Opelhez, 40 pin Quadlock, szabad kábelekkel (Cikkszám: 42xvx002-0)
- Antennaadapter Fakra(m) > DIN(m), 12V phantom tápellátással (Cikkszám: 1524-03-0)
- kiszerelő szerszám, 1 ½ ISO, Opelhez (Cikkszám: 181230-01-0)
Opcionális kiegészítő:
- Két részes tárolórekesz 2-DIN beszerelő keretekhez (Cikkszám: 271000-06)
Általános telepítési útmutató – autórádió beépítő készletekhez
Az autórádió beépítése előtt mindig ellenőrizze a gyári (OEM) eszköz és a jármű beállításait, majd feszültségmentes (gyújtás nélküli) állapotban szerelje szét a berendezést. Ezután vizsgálja meg az összes interfész- és adaptercsatlakozást, hogy biztosan megfelelően működjenek.
Csatlakoztatási sorrend
- Az interfész beállításait és hardverkonfigurációját mindig tápellátás nélkül végezze.
- Ellenőrizze a rádió csatlakozókábelének kiosztását.
- Csatlakoztassa a rádió kábelét az utólag beszerelt készülék használati útmutatója alapján.
- Az összes további csatlakozást szintén a készülék leírása szerint végezze el.
- A teljes rendszer csatlakoztatását a járműhöz az utolsó élő (áram alatt lévő) csatlakozással fejezze be.
- Állítsa be az interfész szoftverét a leírásban és a kezelési útmutatóban található instrukciók szerint.
- Konfigurálja az utólagos eszközt (pl. kormánytávvezérlő, kamera, kihangosító, antenna fantomtáp).
- Tesztelje a kormánykerék-távirányítót és a jármű fő funkcióit.
Hiba vagy csatlakozási probléma esetén
- Térjen vissza a gyári (OEM) eszközhöz, és ellenőrizze annak működését.
- Végezze el a CAN busz pihenőidő beállítását.
- Ellenőrizze az interfész konfigurációját, majd csatlakoztassa újra a fent leírt sorrendben.
Fontos figyelmeztetések
- A csatlakozások módosítását (pl. kábelköteg átalakítás, alternatív csatlakozó vagy hosszabbító használata) csak képzett szakember végezheti.
- A gyártói jóváhagyás nélküli változtatások érvényteleníthetik a jótállást.
- Az elvégzett módosítások működésére és biztonságára garancia nem vonatkozik.
- A kábelek helytelen csatlakoztatása a jármű, az interfész vagy az utólag beszerelt eszköz meghibásodását okozhatja.
