Opel Astrához 2-DIN ezüst színű szerelőkészlet autórádió cseréhez 621230-23-3

Ez a komplett 2-DIN-es beszerelő készlet lehetővé teszi, hogy Opel Astra J típusú autójában (2009 és 2018 közötti gyártás) gyári kinézettel és teljes funkcionalitással szereljen be utólagos autórádiót vagy multimédiás fejegységet. A készlet biztosítja a kormánytávkapcsoló működését, a gyári funkciók megtartását, valamint a CAN-busz kompatibilitást.

• Egyszerű beszerelés – minden szükséges adapter és csatlakozó a csomagban
• CAN-Bus kompatibilis – megőrzi a jármű alapfunkcióit
• Kormánytávvezérlő támogatás – kényelmes kezelés vezetés közben is
• Professzionális minőség – megbízható, tartós alkatrészek
• Ezüst színű dizájn – illeszkedik az Opel belső teréhez

Gyakran Ismételt Kérdések (GYIK)

Ez a készlet minden Opel modellhez jó?
Nem, csak a fent felsorolt típusokhoz és évjáratokhoz. Vásárlás előtt mindig ellenőrizze a kompatibilitást.

1. Megmarad a kormánytávkapcsoló funkció a készlet beépítése után?
Igen, a készlet teljes mértékben támogatja a kormánytávkapcsoló használatát.

2. Használható gyári színes kijelzővel szerelt autóban?
Igen, de ehhez külön Infó adapter szükséges (cikkszám: 43uvx01).

3. Kompatibilis az IntelliLink rendszerrel?
Igen, amennyiben az autóban nincs gyári navigációs egység.

4. Milyen rádiómárkákat támogat?
A DIP kapcsoló segítségével beállítható Pioneer és Sony készülékekhez, de más márkákkal is kompatibilis lehet a megfelelő kiegészítő kábelek használatával.

5. Szükséges szakember a beépítéshez?
Ajánlott, mivel a beszerelés során a gyári kábelköteg és CAN-busz rendszerhez kell csatlakozni.

A következő autókhoz alkalmas, kompatibilitás:

Opel Astra J (P-J) 2009.12 – 2012.06

Opel Astra J (P-J) 2011.06 – 2018.08

CD300 / CD400 OEM eszközzel szerelt járművek

Monokróm OEM kijelzős modellek

IntelliLink rendszerű, OEM navigáció nélküli járművek*

Gyári színes monitor nélküli járművek*

(*Gyári színes monitorral rendelkező járművekhez külön Infó adapter szükséges, cikkszám: 43uvx01.)

Fő funkciók és támogatás

Kormánytávkapcsoló teljes támogatása

Járműbeállítások kezelése

Figyelmeztető hangok átvezetése

Hátsó parkolóradar (PDC) támogatása

CAN-busz kompatibilitás

CAN busz, Csatlakozások

48 tűs Opel csatlakozó

Antenna csatlakozó: Fakra Z (m) → DIN (m) 12V Phantom

Kormánytávkapcsoló: 42 pólusú többkivezetéses csatlakozó

DIP kapcsoló beállítások

DIP kapcsoló: be = Pioneer / ki = Sony

DIP kapcsoló: be = 2 soros kijelző / ki = 4 soros kijelző

Kimeneti jelek

Piros: +12 V gyújtás (15-ös csatlakozó)

Narancssárga: +12 V világítás (58-as csatlakozó)

Lila/fehér: +12 V tolatólámpa

Zöld: földelés (GND) kézifékjel

Sárga/fekete: földelés (GND) telefonnémítás-jel

Terhelhetőség: max. 100 mA
Nagyobb áramigény esetén (pl. relék):

1 relé esetén: min. 75 Ohm

2 relé esetén: min. 150 Ohm

Termék adatai

Szín: ezüst színű

Rádió kijelző kivágás mérete: 172 × 98,5 mm

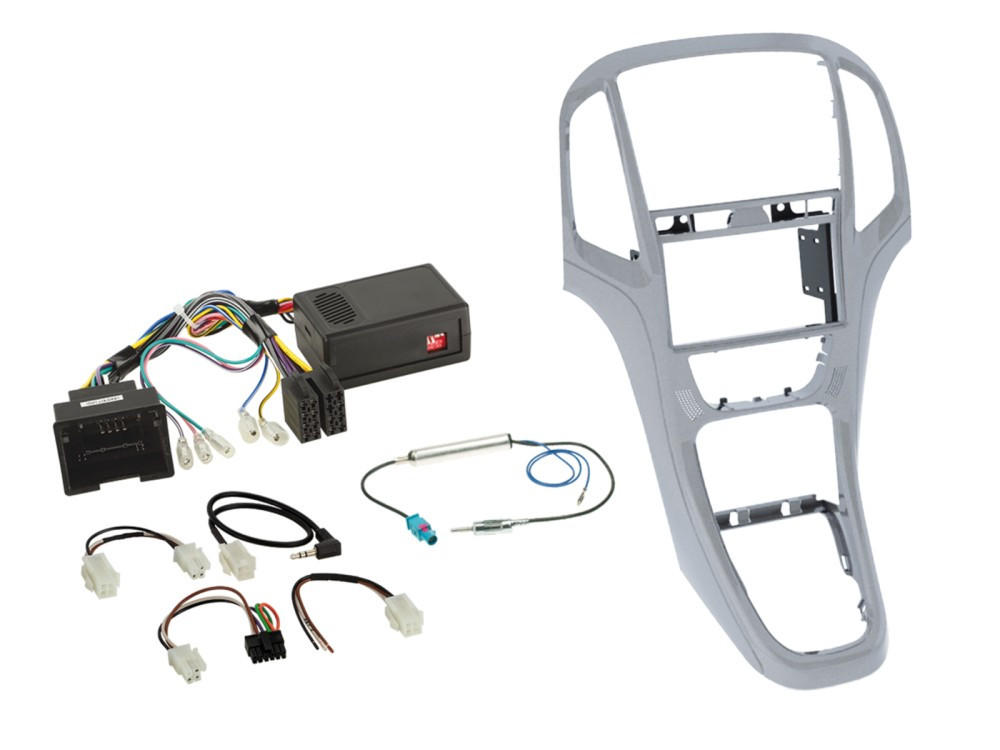

Szállítási csomag tartalma

2-DIN rádiópanel Opel Astra J 2009–2018, ezüst színű (cikkszám: 381230-23-3)

Kormánytávkapcsoló modul Chevrolet/Opel 48 tűs csatlakozóval (cikkszám: 42hvx01)

Kormánytávkapcsoló kábel, többkivezetéses, Pioneer kompatibilitással (cikkszám: 42ctmultilead3)

Antennaadapter Fakra (m) → DIN (m), 12 V Phantom (cikkszám: 1524-03)

Általános telepítési útmutató – autórádió beépítő készletekhez

Az autórádió beépítése előtt mindig ellenőrizze a gyári (OEM) eszköz és a jármű beállításait, majd feszültségmentes (gyújtás nélküli) állapotban szerelje szét a berendezést. Ezután vizsgálja meg az összes interfész- és adaptercsatlakozást, hogy biztosan megfelelően működjenek.

Csatlakoztatási sorrend

1. Az interfész beállításait és hardverkonfigurációját mindig tápellátás nélkül végezze.
2. Ellenőrizze a rádió csatlakozókábelének kiosztását.
3. Csatlakoztassa a rádió kábelét az utólag beszerelt készülék használati útmutatója alapján.
4. Az összes további csatlakozást szintén a készülék leírása szerint végezze el.
5. A teljes rendszer csatlakoztatását a járműhöz az utolsó élő (áram alatt lévő) csatlakozással fejezze be.
6. Állítsa be az interfész szoftverét a leírásban és a kezelési útmutatóban található instrukciók szerint.
7. Konfigurálja az utólagos eszközt (pl. kormánytávvezérlő, kamera, kihangosító, antenna fantomtáp).
8. Tesztelje a kormánykerék-távirányítót és a jármű fő funkcióit.

Hiba vagy csatlakozási probléma esetén

• Térjen vissza a gyári (OEM) eszközhöz, és ellenőrizze annak működését.
• Végezze el a CAN busz pihenőidő beállítását.
• Ellenőrizze az interfész konfigurációját, majd csatlakoztassa újra a fent leírt sorrendben.

Fontos figyelmeztetések

• A csatlakozások módosítását (pl. kábelköteg átalakítás, alternatív csatlakozó vagy hosszabbító használata) csak képzett szakember végezheti.
• A gyártói jóváhagyás nélküli változtatások érvényteleníthetik a jótállást.
• Az elvégzett módosítások működésére és biztonságára garancia nem vonatkozik.
• A kábelek helytelen csatlakoztatása a jármű, az interfész vagy az utólag beszerelt eszköz meghibásodását okozhatja.
