Ez a komplett 2-DIN-es beszerelő készlet lehetővé teszi, hogy Opel Astra J típusú autójában (2009 és 2018 közötti gyártás) gyári kinézettel és teljes funkcionalitással szereljen be utólagos autórádiót vagy multimédiás fejegységet. A készlet biztosítja a kormánytávkapcsoló működését, a gyári funkciók megtartását, valamint a CAN-busz kompatibilitást.
- Egyszerű beszerelés – minden szükséges adapter és csatlakozó a csomagban
- CAN-Bus kompatibilis – megőrzi a jármű alapfunkcióit
- Kormánytávvezérlő támogatás – kényelmes kezelés vezetés közben is
- Professzionális minőség – megbízható, tartós alkatrészek
- Titánszürke dizájn – illeszkedik az Opel belső teréhez
Gyakran Ismételt Kérdések (GYIK)
Ez a készlet minden Opel modellhez jó?
Nem, csak a fent felsorolt típusokhoz és évjáratokhoz. Vásárlás előtt mindig ellenőrizze a kompatibilitást.
1. Megmarad a kormánytávkapcsoló funkció a készlet beépítése után?
Igen, a készlet teljes mértékben támogatja a kormánytávkapcsoló használatát.
2. Használható gyári színes kijelzővel szerelt autóban?
Igen, de ehhez külön Infó adapter szükséges (cikkszám: 43uvx01).
3. Kompatibilis az IntelliLink rendszerrel?
Igen, amennyiben az autóban nincs gyári navigációs egység.
4. Milyen rádiómárkákat támogat?
A DIP kapcsoló segítségével beállítható Pioneer és Sony készülékekhez, de más márkákkal is kompatibilis lehet a megfelelő kiegészítő kábelek használatával.
5. Szükséges szakember a beépítéshez?
Ajánlott, mivel a beszerelés során a gyári kábelköteg és CAN-busz rendszerhez kell csatlakozni.
A következő autókhoz alkalmas, kompatibilitás:
Opel Astra J (P-J) 2009.12 – 2012.06
Opel Astra J (P-J) 2011.06 – 2018.08
CD300 / CD400 OEM eszközzel szerelt járművek
Monokróm OEM kijelzős modellek
IntelliLink rendszerű, OEM navigáció nélküli járművek*
Gyári színes monitor nélküli járművek*
(*Gyári színes monitorral rendelkező járművekhez külön Infó adapter szükséges, cikkszám: 43uvx01.)
Fő funkciók és támogatás
Kormánytávkapcsoló teljes támogatása
Járműbeállítások kezelése
Figyelmeztető hangok átvezetése
Hátsó parkolóradar (PDC) támogatása
CAN-busz kompatibilitás
CAN busz, Csatlakozások
48 tűs Opel csatlakozó
Antenna csatlakozó: Fakra Z (m) → DIN (m) 12V Phantom
Kormánytávkapcsoló: 42 pólusú többkivezetéses csatlakozó
DIP kapcsoló beállítások
DIP kapcsoló: be = Pioneer / ki = Sony
DIP kapcsoló: be = 2 soros kijelző / ki = 4 soros kijelző
Kimeneti jelek
Piros: +12 V gyújtás (15-ös csatlakozó)
Narancssárga: +12 V világítás (58-as csatlakozó)
Lila/fehér: +12 V tolatólámpa
Zöld: földelés (GND) kézifékjel
Sárga/fekete: földelés (GND) telefonnémítás-jel
Terhelhetőség: max. 100 mA
Nagyobb áramigény esetén (pl. relék):
1 relé esetén: min. 75 Ohm
2 relé esetén: min. 150 Ohm
Termék adatai
Szín: fekete
Rádió kijelző kivágás mérete: 172 × 98,5 mm

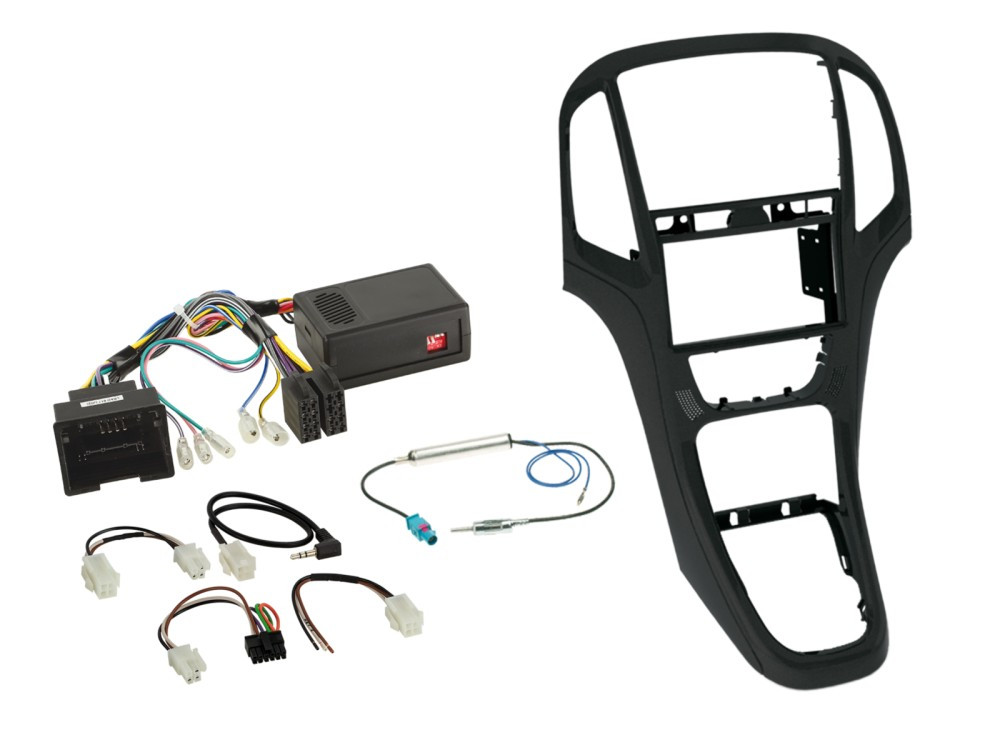

Szállítási csomag tartalma
2-DIN rádiópanel Opel Astra J 2009–2018, fekete (cikkszám: 381230-23-2)
Kormánytávkapcsoló modul Chevrolet/Opel 48 tűs csatlakozóval (cikkszám: 42hvx01)
Kormánytávkapcsoló kábel, többkivezetéses, Pioneer kompatibilitással (cikkszám: 42ctmultilead3)
Antennaadapter Fakra (m) → DIN (m), 12 V Phantom (cikkszám: 1524-03)
Általános telepítési útmutató – autórádió beépítő készletekhez
Az autórádió beépítése előtt mindig ellenőrizze a gyári (OEM) eszköz és a jármű beállításait, majd feszültségmentes (gyújtás nélküli) állapotban szerelje szét a berendezést. Ezután vizsgálja meg az összes interfész- és adaptercsatlakozást, hogy biztosan megfelelően működjenek.
Csatlakoztatási sorrend
- Az interfész beállításait és hardverkonfigurációját mindig tápellátás nélkül végezze.
- Ellenőrizze a rádió csatlakozókábelének kiosztását.
- Csatlakoztassa a rádió kábelét az utólag beszerelt készülék használati útmutatója alapján.
- Az összes további csatlakozást szintén a készülék leírása szerint végezze el.
- A teljes rendszer csatlakoztatását a járműhöz az utolsó élő (áram alatt lévő) csatlakozással fejezze be.
- Állítsa be az interfész szoftverét a leírásban és a kezelési útmutatóban található instrukciók szerint.
- Konfigurálja az utólagos eszközt (pl. kormánytávvezérlő, kamera, kihangosító, antenna fantomtáp).
- Tesztelje a kormánykerék-távirányítót és a jármű fő funkcióit.
Hiba vagy csatlakozási probléma esetén
- Térjen vissza a gyári (OEM) eszközhöz, és ellenőrizze annak működését.
- Végezze el a CAN busz pihenőidő beállítását.
- Ellenőrizze az interfész konfigurációját, majd csatlakoztassa újra a fent leírt sorrendben.
Fontos figyelmeztetések
- A csatlakozások módosítását (pl. kábelköteg átalakítás, alternatív csatlakozó vagy hosszabbító használata) csak képzett szakember végezheti.
- A gyártói jóváhagyás nélküli változtatások érvényteleníthetik a jótállást.
- Az elvégzett módosítások működésére és biztonságára garancia nem vonatkozik.
- A kábelek helytelen csatlakoztatása a jármű, az interfész vagy az utólag beszerelt eszköz meghibásodását okozhatja.
