EEz a 2-DIN beszerelő készlet lehetővé teszi a gyári Opel rádió cseréjét utángyártott készülékre, miközben megőrzi a fontos járműfunkciókat.
Kompatibilis a kormánytávvezérléssel, a gyári menüfunkciókkal és a szükséges adapterekkel együtt kerül szállításra.
- Egyszerű beszerelés – minden szükséges adapter és csatlakozó a csomagban
- CAN-Bus kompatibilis – megőrzi a jármű alapfunkcióit
- Kormánytávvezérlő támogatás – kényelmes kezelés vezetés közben is
- Professzionális minőség – megbízható, tartós alkatrészek
- fekete dizájn – illeszkedik az Opel belső teréhez
Gyakran Ismételt Kérdések (GYIK)
Ez a készlet minden Opel modellhez jó?
Nem, csak a fent felsorolt típusokhoz és évjáratokhoz. Vásárlás előtt mindig ellenőrizze a kompatibilitást.
1. Megmarad a kormánytávkapcsoló funkció a készlet beépítése után?
Igen, a készlet teljes mértékben támogatja a kormánytávkapcsoló használatát.
2. Használható gyári színes kijelzővel szerelt autóban?
Igen, de ehhez külön Infó adapter szükséges (cikkszám: 43uvx01).
Támogatja a gyári fedélzeti funkciókat?
Igen, a legtöbb beállítás megmarad, de bizonyos funkciók (pl. Trailer Assist, eCall, speciális vezetéstámogató rendszerek) nem mindig támogatottak.
4. Milyen rádiómárkákat támogat?
A DIP kapcsoló segítségével beállítható Pioneer és Sony készülékekhez, de más márkákkal is kompatibilis lehet a megfelelő kiegészítő kábelek használatával.
5. Szükséges szakember a beépítéshez?
Ajánlott, mivel a beszerelés során a gyári kábelköteg és CAN-busz rendszerhez kell csatlakozni.
Kompatibilis járművek
- Opel Corsa D (S07) 2008.12 – 2010.11
- Opel Corsa D (S07) 2011.01 – 2014.08
Kompatibilis OEM rádiók
- CD30 / CD30 MP3
- CDC40
- CD50
- CD70
- DVD90
Csatlakozások
- CAN-Bus: 40 pin Quadlock Opel csatlakozó
- Kormánytávvezérlés: 3,5 mm jack / szabad vezeték
- Antenna: Fakra (m) > DIN (m) átalakító, 12V Phantom tápellátással
- Szabad vezetékek:
- piros: +12V gyújtás (csatléakozó 15)
- kék: +12V antenna remote
- narancs: +12V világítás (csatlakozó 58)
- lila/fehér: tolatásjel
- rózsaszín: sebességjel
- zöld: kézifék földjel
Támogatott funkciók
- Kormánytávvezérlés megtartása
- Gyári járműbeállítások elérhetősége
- Visszajelző jelek kiadás (+12V gyújtás, világítás, tolatás, sebesség, kézifék)
- CAN-Bus alternatív csatlakozás szükség esetén
Műszaki adatok
- Kimenetek terhelhetősége: max. 250 mA
- Relékhez minimális ellenállás:
- 75 Ohm (1 relé)
- 150 Ohm (2 relé)
- Beépítési méret (rádió kijelző): 172 mm x 98,5 mm
- Szín: fényes fekete

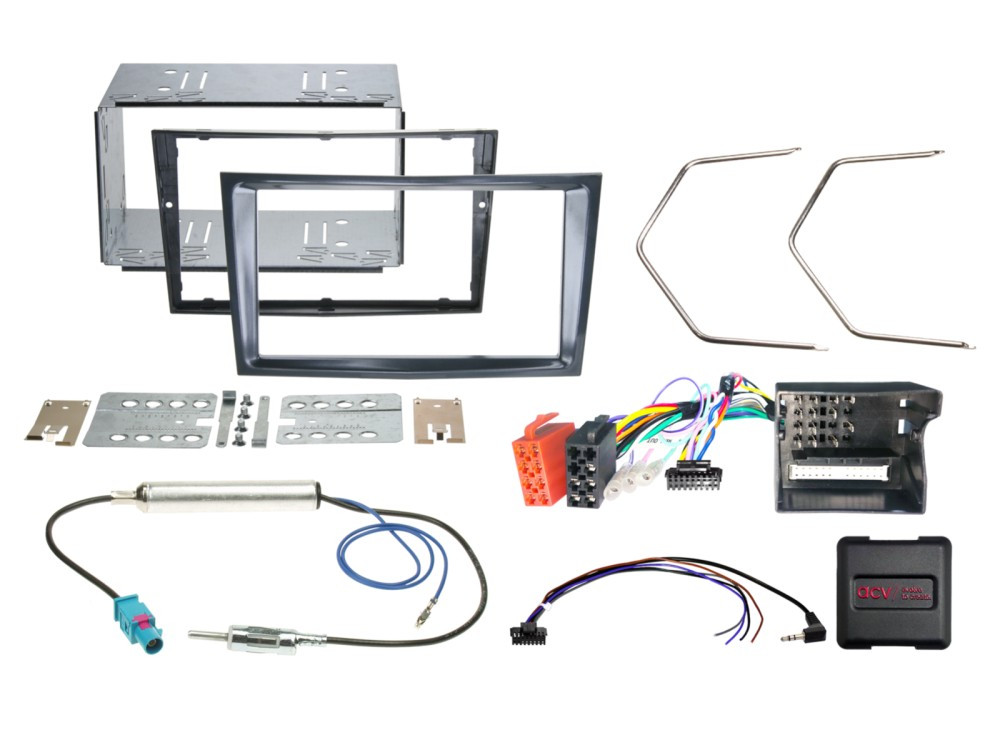

Csomag tartalma
- 2-DIN autórádió beszerelő keret (fényes fekete, középső töréssel) – cikkszám: 381230-24-3
- 40 pin Quadlock Multilead adapter Opel Corsa D 2008–2014 – cikkszám: 42xvx003-0
- Antennaadapter Fakra (m) > DIN (m) Phantom tápellátással – cikkszám: 1524-03-0
- 1,5 ISO Opel rádió kiszerelő kulcs – cikkszám: 181230-01-0
Szín és illeszkedés
- Szín: Klavierlack (fényes fekete)
- műszerfal színillesztés: Opel Corsa D modellek különböző felszereltségi szintekhez (pl. Colour Elegance, INNOVATION).
- Radiodisplay kivágás mérete: 172 mm x 98,5 mm
Általános telepítési útmutató – autórádió beépítő készletekhez
Az autórádió beépítése előtt mindig ellenőrizze a gyári (OEM) eszköz és a jármű beállításait, majd feszültségmentes (gyújtás nélküli) állapotban szerelje szét a berendezést. Ezután vizsgálja meg az összes interfész- és adaptercsatlakozást, hogy biztosan megfelelően működjenek.
Csatlakoztatási sorrend
- Az interfész beállításait és hardverkonfigurációját mindig tápellátás nélkül végezze.
- Ellenőrizze a rádió csatlakozókábelének kiosztását.
- Csatlakoztassa a rádió kábelét az utólag beszerelt készülék használati útmutatója alapján.
- Az összes további csatlakozást szintén a készülék leírása szerint végezze el.
- A teljes rendszer csatlakoztatását a járműhöz az utolsó élő (áram alatt lévő) csatlakozással fejezze be.
- Állítsa be az interfész szoftverét a leírásban és a kezelési útmutatóban található instrukciók szerint.
- Konfigurálja az utólagos eszközt (pl. kormánytávvezérlő, kamera, kihangosító, antenna fantomtáp).
- Tesztelje a kormánykerék-távirányítót és a jármű fő funkcióit.
Hiba vagy csatlakozási probléma esetén
- Térjen vissza a gyári (OEM) eszközhöz, és ellenőrizze annak működését.
- Végezze el a CAN busz pihenőidő beállítását.
- Ellenőrizze az interfész konfigurációját, majd csatlakoztassa újra a fent leírt sorrendben.
Fontos figyelmeztetések
- A csatlakozások módosítását (pl. kábelköteg átalakítás, alternatív csatlakozó vagy hosszabbító használata) csak képzett szakember végezheti.
- A gyártói jóváhagyás nélküli változtatások érvényteleníthetik a jótállást.
- Az elvégzett módosítások működésére és biztonságára garancia nem vonatkozik.
- A kábelek helytelen csatlakoztatása a jármű, az interfész vagy az utólag beszerelt eszköz meghibásodását okozhatja.
