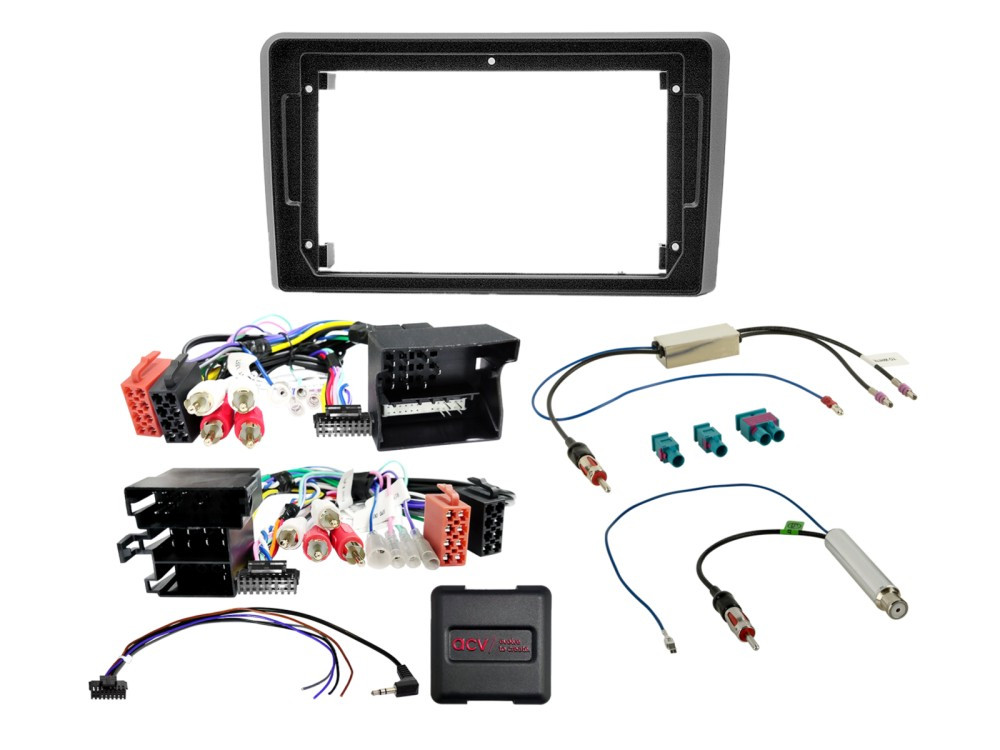

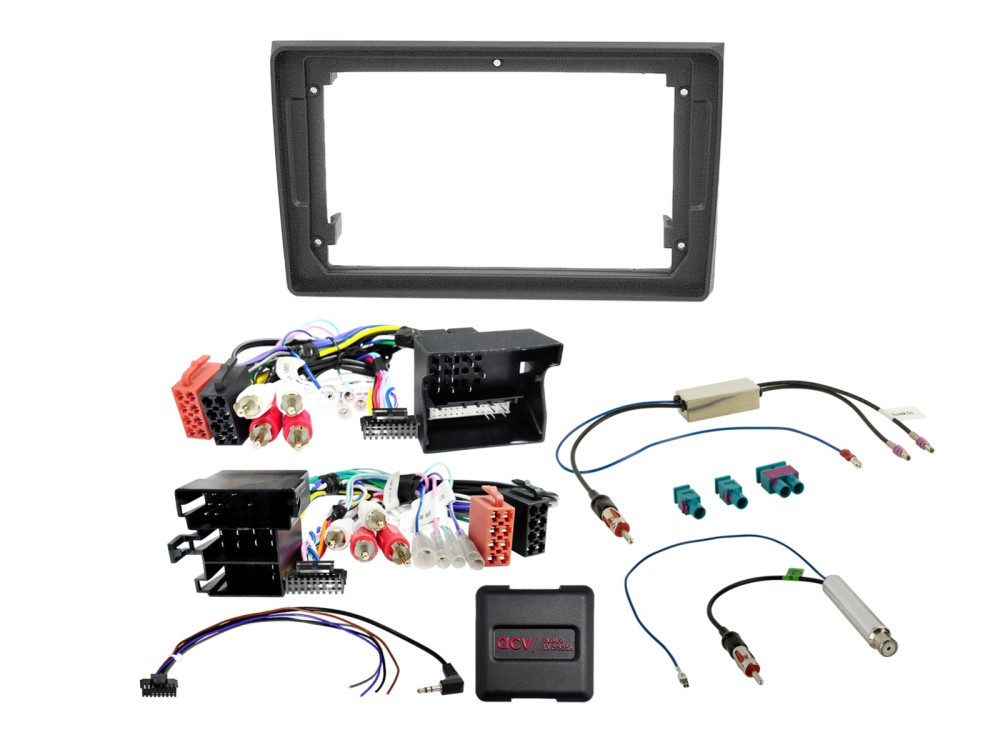

Mit tartalmaz a csomag?

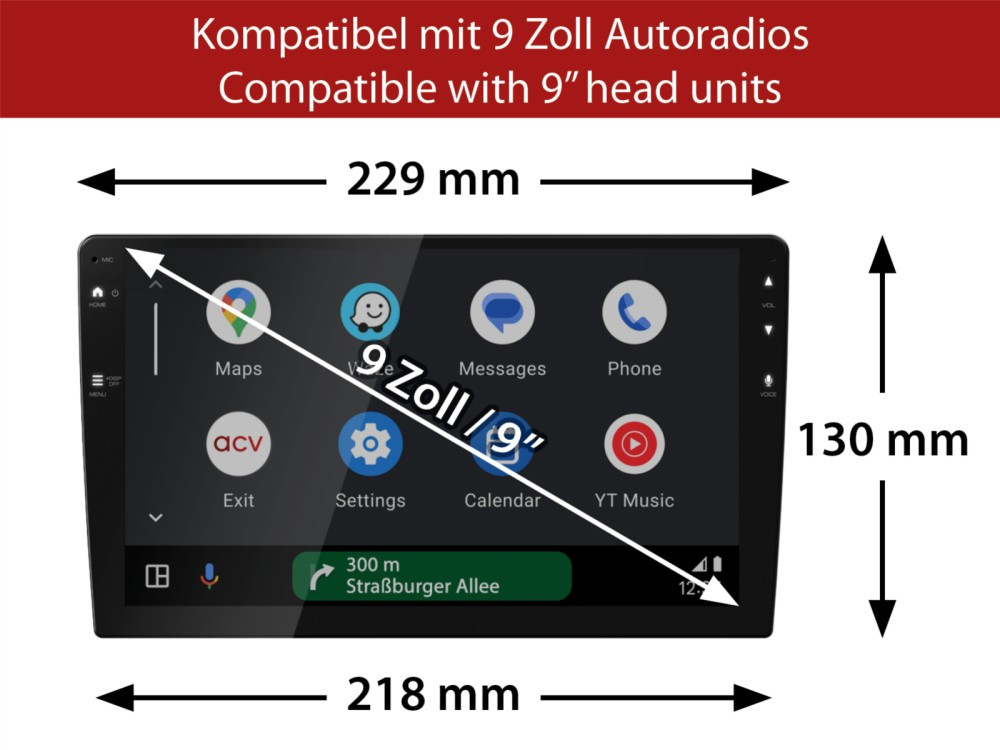

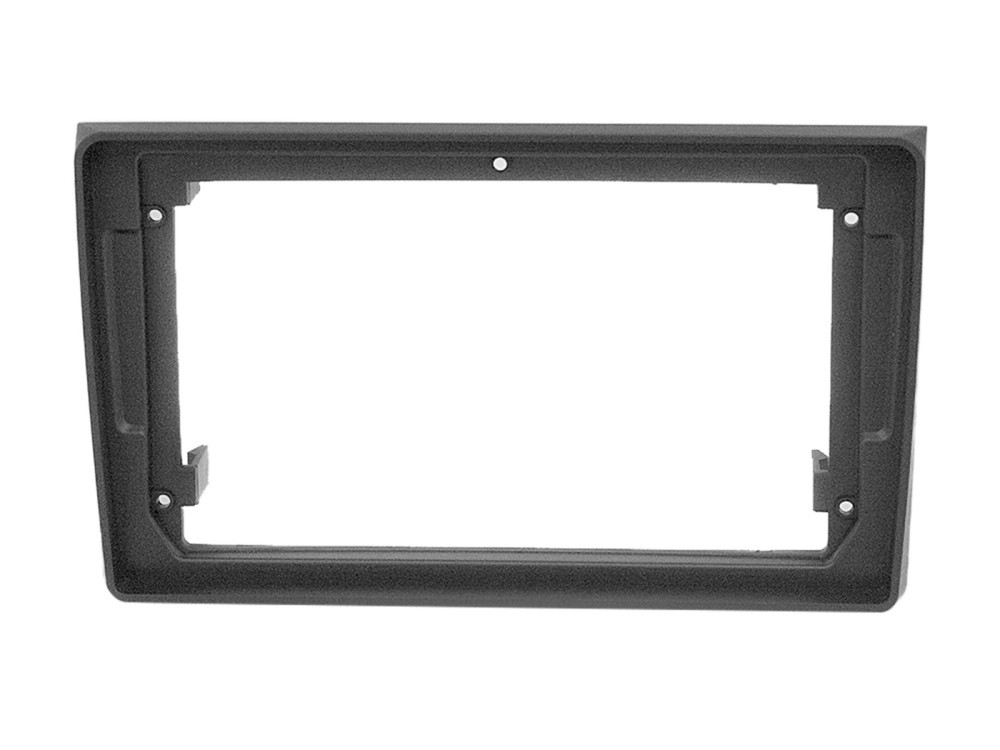

Speciális 9" Rádiókeret (Matt Fekete): Kifejezetten a 9 colos kijelzőkhöz (úgynevezett "Short Body" vagy moduláris egységekhez) tervezve. A beépítési nyílás 230mm/220mm x 130mm, ami milliméterre pontos illeszkedést garantál.

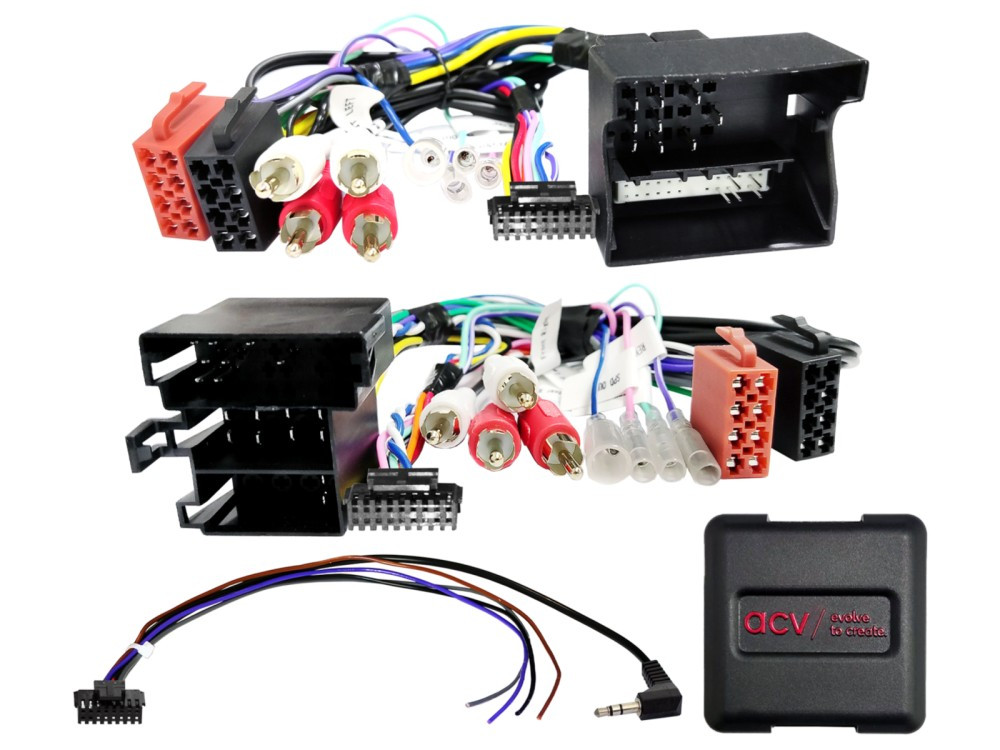

Intelligens CAN-Bus Kormánytávvezérlő Interfész: A szett lelke, amely a jármű digitális hálózatát lefordítja az utólagos rádió nyelvére. Biztosítja a kormánygombok működését és kinyeri a szükséges analóg jeleket:
- Gyújtás (+12V S-Kontact): A rádió a kulcs kihúzásáig működik.
- Világítás: Éjszakai fényerő-szabályozás a fényszóró kapcsolásakor.
- Hátramenet jel: Automatikus tolatókamera kapcsolás.
- Sebességjel (Speed Pulse): A GPS navigáció stabilitásáért.
- Kézifék jel: Biztonsági videólejátszási funkciókhoz.

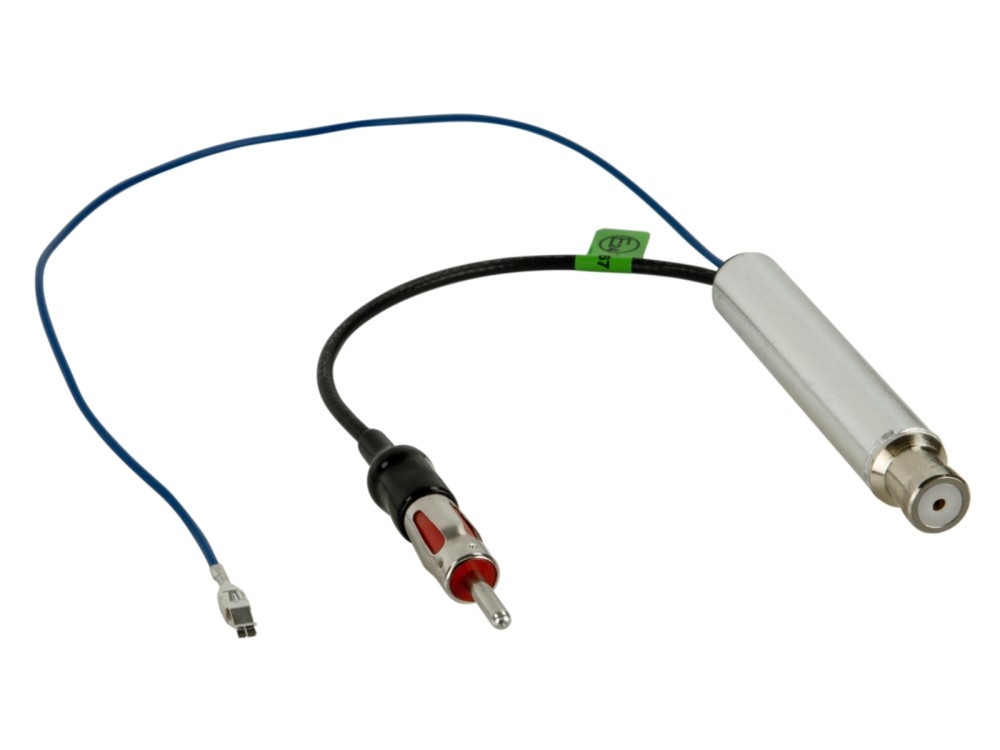

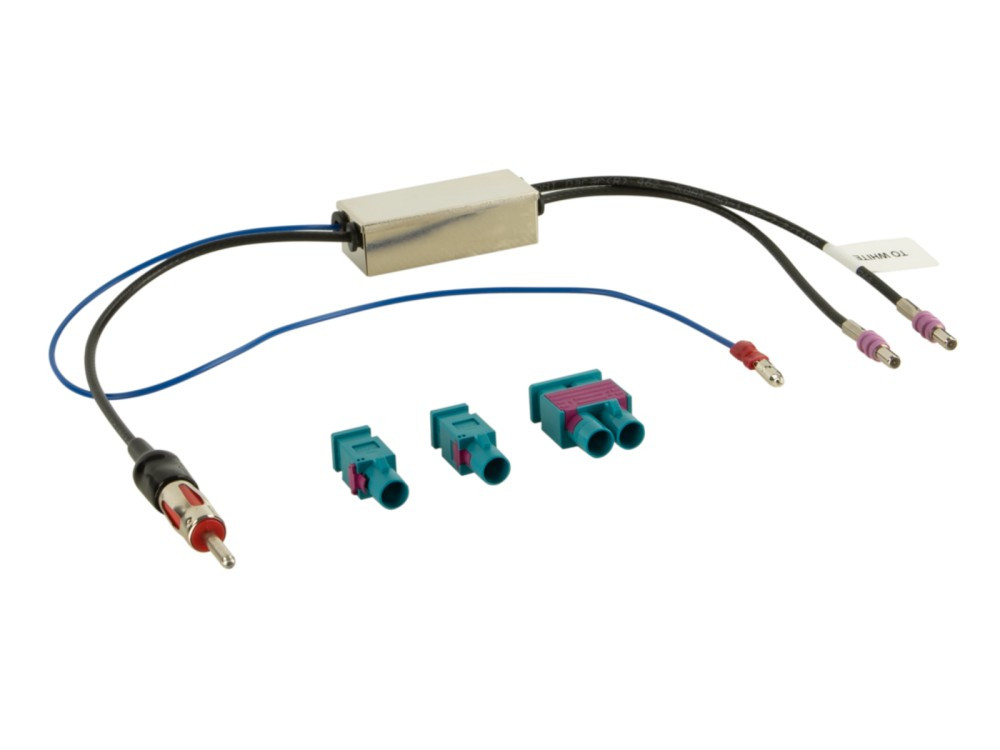

Teljes Antennatechnológia (Double Phantom): Tartozék ISO és Fakra (Set) adapterek 12V-os fantomtáppal a tökéletes vételért.
Kompatibilis járművek:
Audi A4 B6 (8E) (2000.11 – 2005.10)
Megjegyzés: 2003.07 és 2005.05 közötti modelleknél csak Symphony II vagy RNS-E 16:9 egységek helyére.
Audi A4 B7 (8E) (2004.11 – 2009.02)
Seat Exeo (3R) (2009.03 – 2013.05)
Támogatott gyári rádió típusok:
- 2-DIN méretű egységek: Concert II, Symphony II, Chorus II (Blaupunkt / Matsushita / Grundig gyártmányok).
- Navigáció: RNS-E 16:9 gyári navigációval szerelt autók.
- Figyelem: Bosch BNS 5.0 rendszerekkel a szoftveres eltérések miatt nem kompatibilis!
Fontos beszerelési megjegyzések:
Az interfész kimenetei maximum 250 mA áramerősséget bírnak. Ha ennél nagyobb igényű eszközt (pl. külső monitort vagy relét) csatlakoztat, használjon védőrelét (min. 75-150 Ohm tekercsellenállással). Reimportált vagy eltérő szoftververziójú járművek esetén egyes funkciók inkompatibilisek lehetnek.
GYIK – Gyakran Ismételt Kérdések
1. Minden 9 colos rádió belefér ebbe a keretbe?
A keret a szabványos 9 colos kijelzőkhöz készült. Elsősorban a "Short Body" (rövid készülékházas) vagy a moduláris felépítésű készülékekhez ajánlott, mivel a műszerfal mögötti hely korlátozott.
2. Megmaradnak a kormánygombok funkciói?
Igen, az interfész kifejezetten ezt a célt szolgálja. A beszereléskor a rádió márkájának (Pioneer, Alpine, Android stb.) megfelelően kell beállítani a DIP-kapcsolókat az adapteren.
3. Szükséges-e szoftveres programozás a beépítéshez?
Alapesetben nem, a szett Plug & Play. Bizonyos kényelmi funkciók (pl. gyári segédrendszerek, Trailer Assist) kijelzése azonban az utólagos rádió szoftverétől függ.
4. Mi a teendő, ha nem működik megfelelően az interfész?
A gyártói ajánlás: Helyezze vissza a gyári rádiót, ellenőrizze a funkciókat, várja meg a CAN-Bus nyugalmi állapotát (kb. 15-20 perc), majd végezze el újra a csatlakoztatást a leírásban megadott sorrendben.
5. Beszerelhetem otthon is a szettet?
A komplex kábelezés és a specifikus beállítások miatt javasoljuk szakszerviz vagy képzett autóhifi szerelő segítségét a garancia megőrzése érdekében.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
