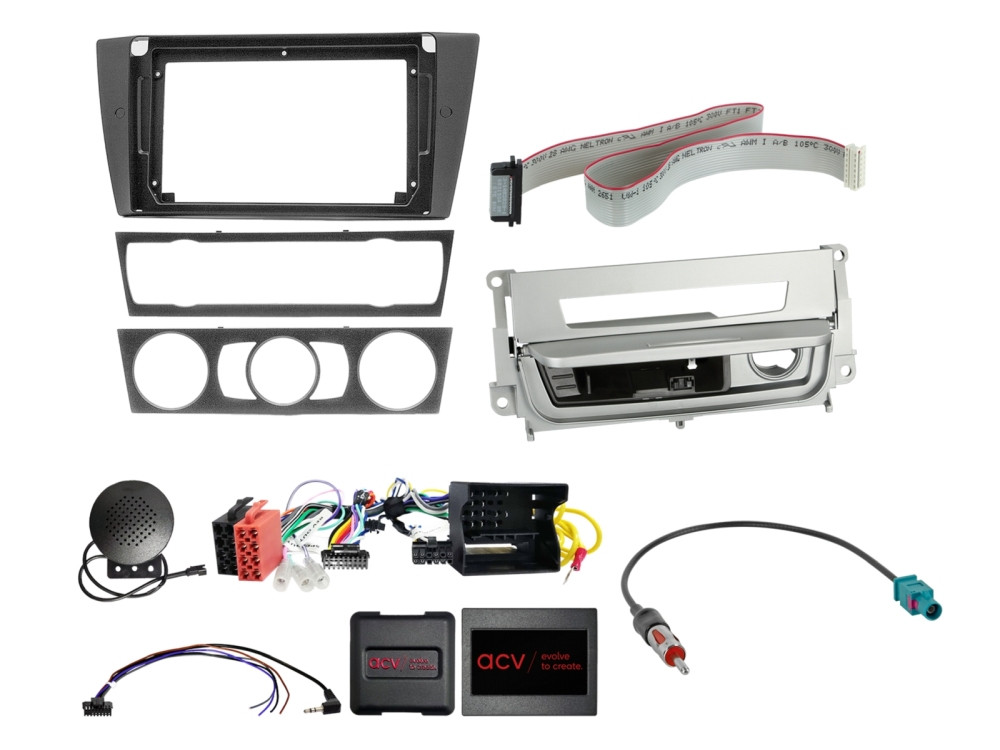

A csomag pontos tartalma:

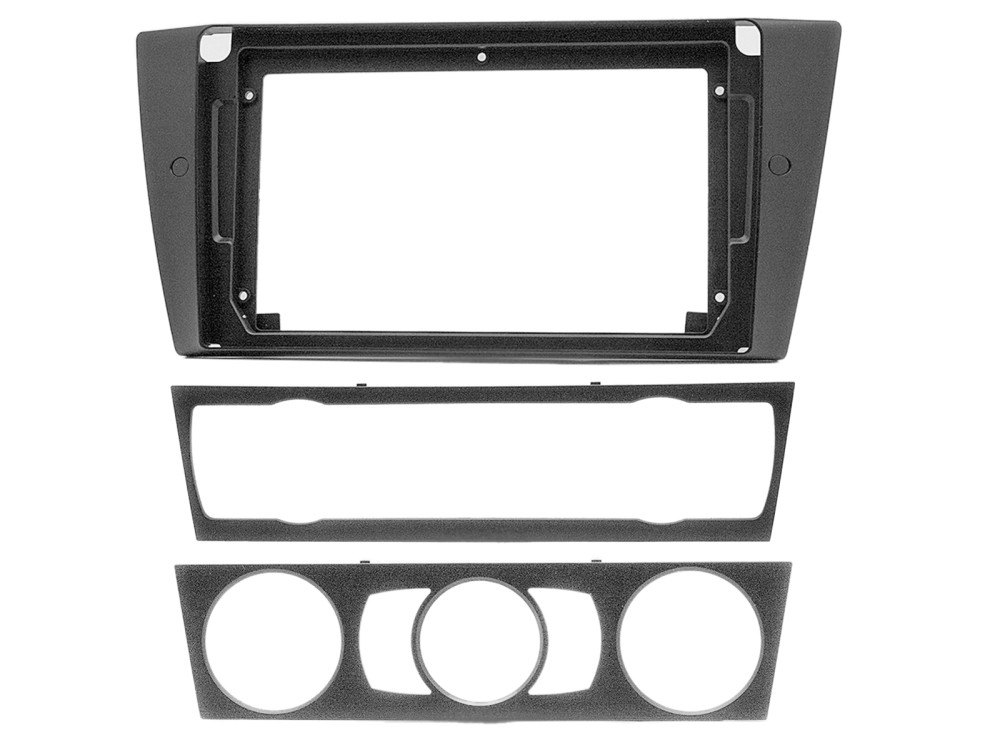

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel. A kijelzőkivágás mérete: 230mm/220mm x 130mm. Alkalmas szabványos, rövidített házas és moduláris 9 colos készülékekhez is.

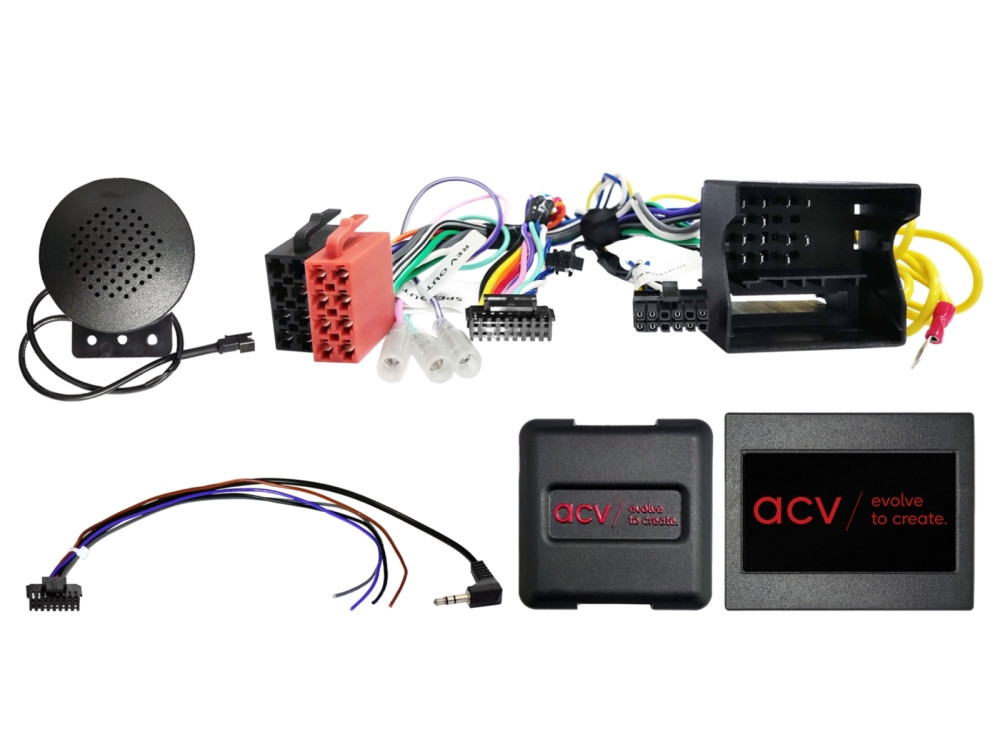

- 1 db kormánytávvezérlő és PDC interfész: 40 tűs Quadlock csatlakozóval szerelt, CAN-Bus rendszerű adapter. Ez a modul felel a kormánygombok működéséért és a tolatóradar, valamint a jármű figyelmeztető hangjelzéseinek visszaadásáért.

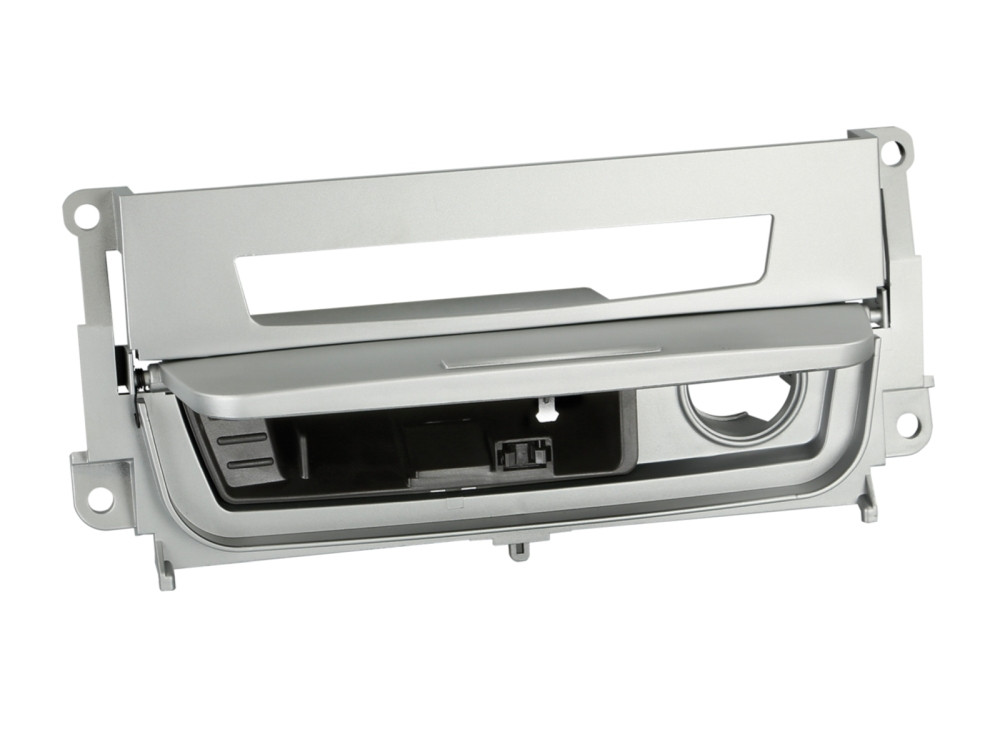

- 1 db specifikus tárolórekesz: Dohányzó csomaggal (hamutartóval) szerelt modellekhez, ezüst színben.

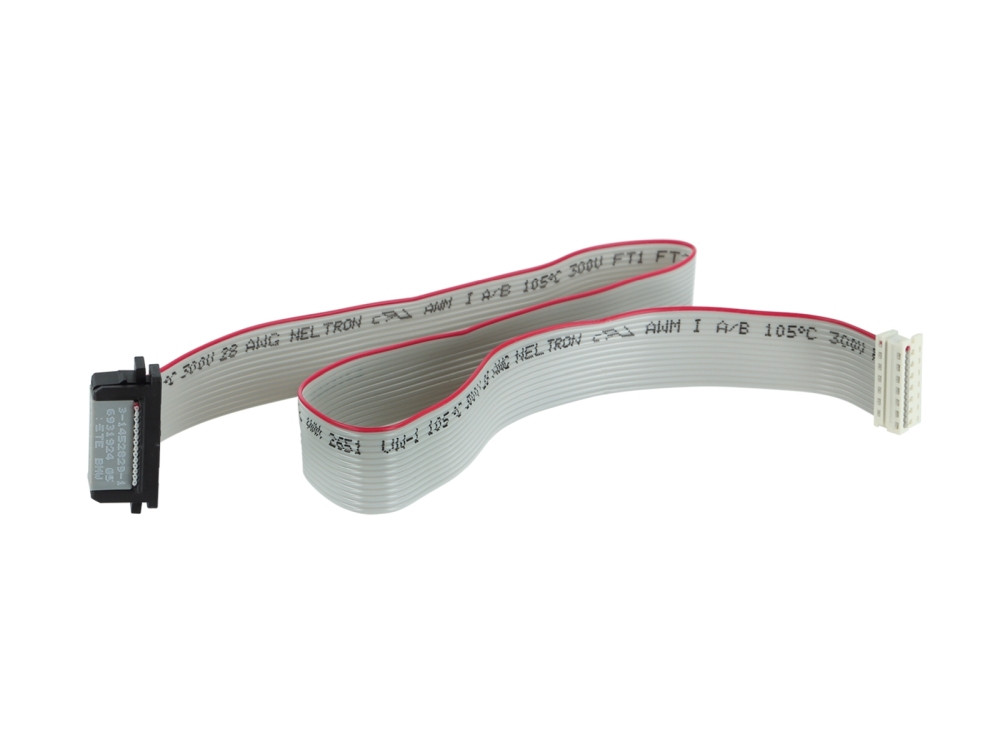

- 1 db kábelkészlet a kapcsolósorhoz: Az ülésfűtés és egyéb funkciók gombjainak áthelyezéséhez.
- 1 db antennapárosító adapter: Fakra-DIN csatlakozóval, passzív kivitelben, prémium minőségű kábelezéssel.
Műszaki jellemzők és biztosított kimeneti jelek:
Az interfész az alábbi analóg jeleket állítja elő a digitális hálózatból:
- Piros: +12V gyújtáskapcsolt feszültség
- Narancs: +12V világítás jel
- Lila/fehér: +12V tolatási jel
- Rózsaszín: Sebességjel
- Zöld: Kézifék jel
- Hangjelzések: A hátsó tolatóradar (PDC) és a gyári figyelmeztető hangok teljes körű támogatása.
Terhelhetőségi korlát: A kimenetek maximum 250 mA áramerősséget bírnak el. Ennél nagyobb igény esetén védőrelé beépítése szükséges.
Kompatibilitási lista és fontos feltételek:
Alkalmas az alábbi járművekhez:
- BMW 3 (E90, E91, E92, E93): 2005.03. – 2013.10.
Beépítési megjegyzések:
- Kizárólag gyári navigáció nélküli (SA606A / SA609A) modellekhez.
- Olyan járművekhez, amelyek nem rendelkeznek I-Drive vezérlővel.
- Olyan járművekhez, amelyek rendelkeznek dohányzó csomaggal (hamutartó az alsó részen).
- Fontos: Bizonyos esetekben a keret rögzítéséhez egyedi műhelymegoldásokra (kiegészítő rögzítés) lehet szükség a tökéletes illeszkedés érdekében. A kapcsolósort (pl. ülésfűtés gombjai) át kell helyezni a mellékelt adapterek segítségével.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Ellenőrizze a gyári készülék összes funkcióját (kormánygombok, radarhangok) a kiszerelés előtt.
- A gyári egység kiszerelését feszültségmentes állapotban végezze el.
- Ellenőrizze az interfész-csatlakozók helyességét még a tápfeszültség rákötése előtt.
Csatlakoztatási sorrend:
- Csatlakoztassa a rádiót az utólagos egység kezelési útmutatója szerint.
- Állítsa be a DIP-kapcsolókat az utólagos rádió gyártójának megfelelően.
- A teljes rendszert legutoljára csatlakoztassa a jármű főcsatlakozójára.
- Végezzen funkciópróbát (kormányvezérlés, PDC hangok, tolatójel stb.).
Figyelmeztetés: A kábelköteg módosítása vagy szakszerűtlen bekötése a garancia elvesztéséhez és a gépjármű elektronikájának károsodásához vezethet. A beszerelést javasolt képzett szakemberre bízni.
GYIK – Gyakran Ismételt Kérdések
Miért ezüst színű a tárolórekesz?
A BMW 3-as sorozat beltere többféle díszléc-színnel készült. Ez a készlet azokhoz az autókhoz ideális, ahol a váltó körüli konzol vagy a dekorbetétek ezüst színűek, így a hamutartó helyére kerülő új rekesz tökéletesen illeszkedik a gyári dizájnhoz.
Hova kerülnek az ülésfűtés gombjai?
A nagy kijelző miatt a gombok eredeti helye megszűnik. A szettben található ezüst rekeszbe kell bepattintani a kapcsolósort, a mellékelt kábelkészlet pedig biztosítja, hogy a vezetékek elérjenek az új, alacsonyabb pozícióba.
Megmarad a tolatóradar sípolása?
Igen, a készletben található CAN-Bus interfész tartalmazza a hangmodult, így a radarhangok és a biztonsági figyelmeztetések továbbra is hallhatóak lesznek.
Milyen mély rádiót vegyek?
A BMW E90 műszerfalának belső kialakítása miatt javasoljuk a rövidített házas (Short Body) vagy a moduláris felépítésű készülékek választását a kényelmes kábelelvezetés érdekében.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
