A szett a gépjármű I-Bus rendszerével kommunikál, és fel van készítve mind a korai (17 pines), mind a későbbi (40 pines) csatlakozóval szerelt változatokra.

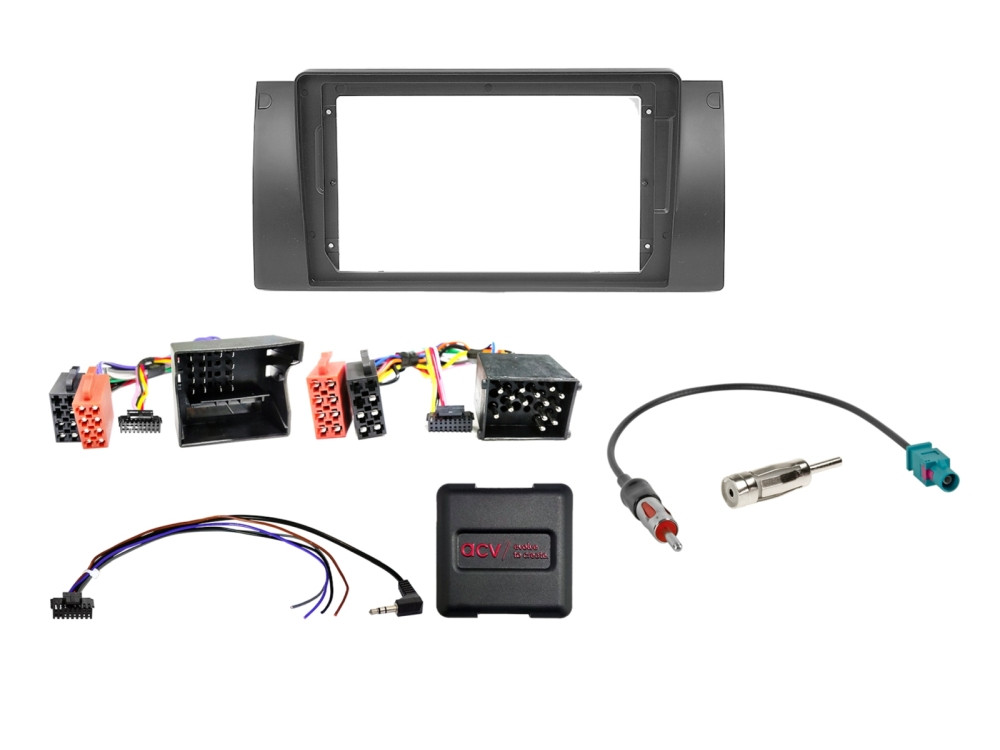

A csomag pontos tartalma:

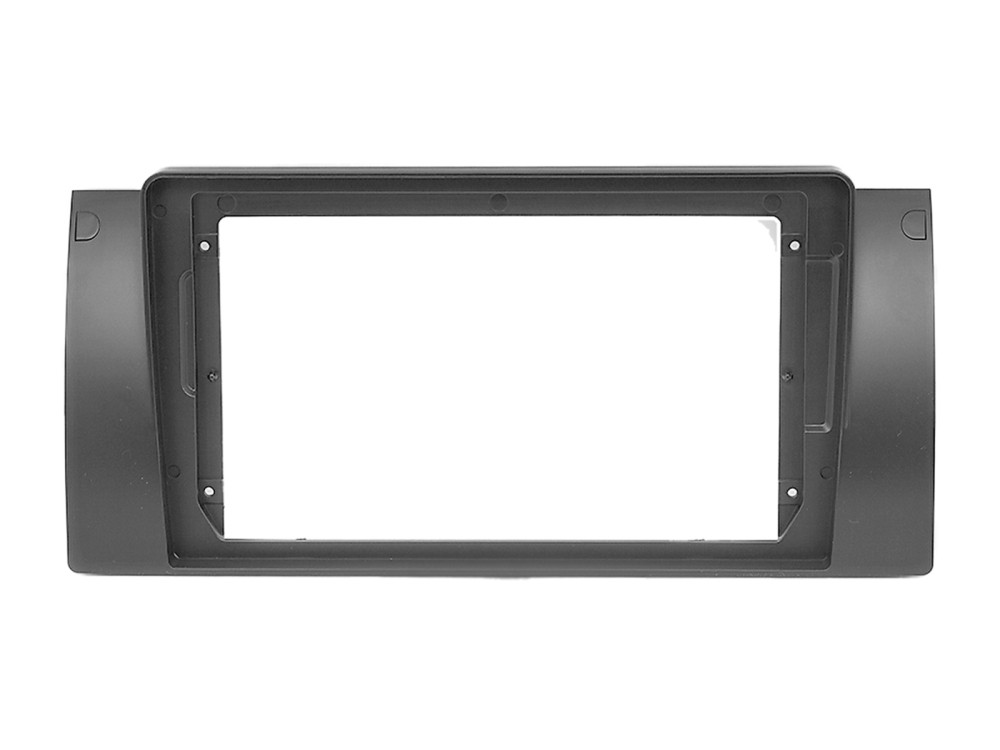

- 1 db specifikus 9 colos rádiókeret: Matt fekete kivitel, kifejezetten 9 colos "tablet" stílusú vagy moduláris fejegységekhez. (Beépítési méret: 230mm/220mm x 130mm).

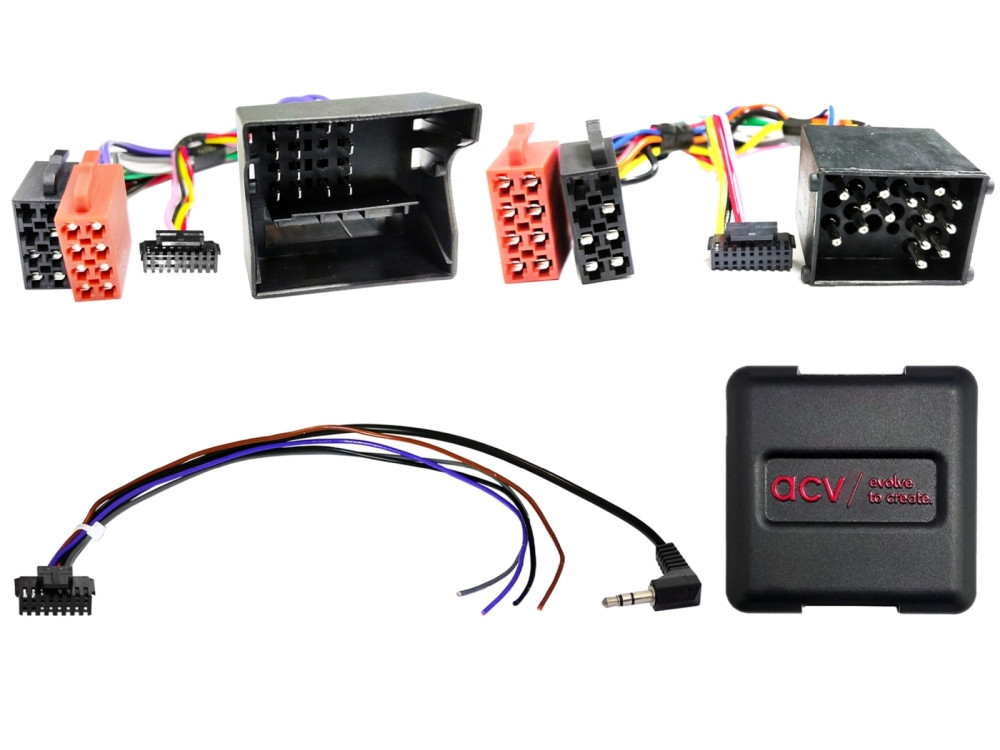

- 1 db univerzális kormánytávvezérlő interfész: A csomag tartalmazza a 17 pines (kerek lábas) és a 40 pines (Quadlock) csatlakozó kábelköteget is.
- 1 db univerzális multilead kábel: Biztosítja a kapcsolatot a kormányvezérlés és az új rádió között (3,5mm jack vagy szabad vezeték).

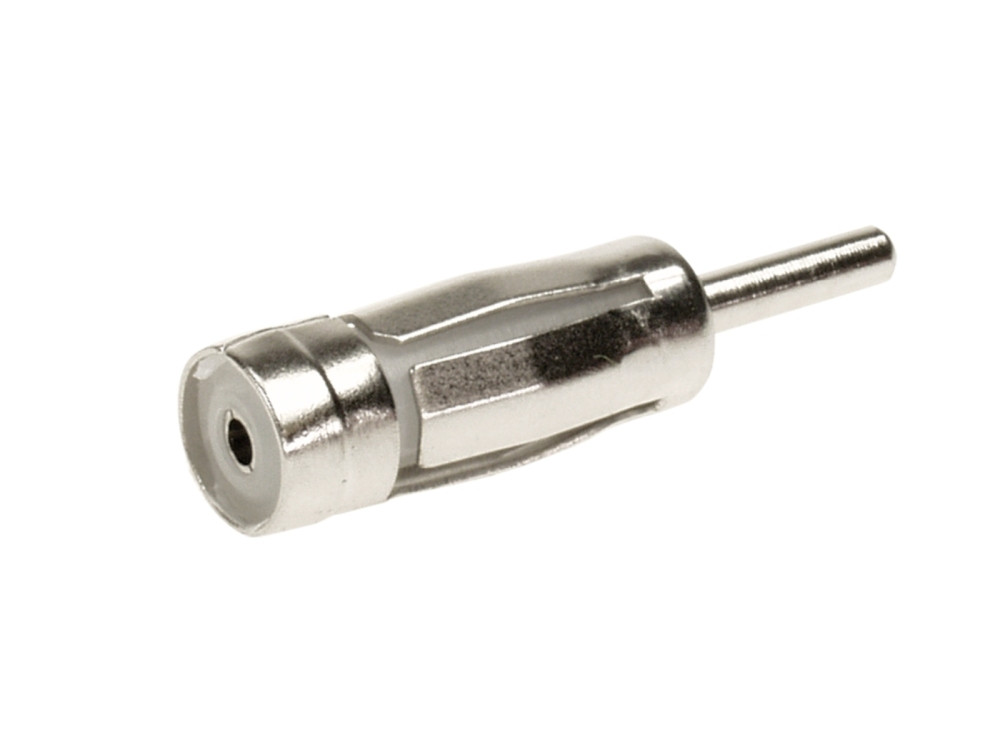

- Antenna adapter készlet: Tartalmazza a Fakra-DIN és az ISO-DIN átalakítókat a gyári antennacsatlakozáshoz.
Kompatibilitási lista és technikai feltételek:
Alkalmas az alábbi járművekhez:
- BMW X5 (E53): 2000.03. – 2006.11.
Fontos beszerelési tudnivalók:
- Gyári extrák kezelése: A beszerelés során a gyári CD-váltót, TV-tunert vagy telefonmodult le kell választani (demontálni), mivel ezek zavarhatják az új rendszer működését.
- Hifirendszer: A készlet nem kompatibilis a gyári digitális erősítős (DSP, Premium Sound) rendszerekkel.
- Gyári navigációs modellek: Amennyiben az autó gyárilag nagy navigációval (Professional) szerelt, a rádióelektronika a csomagtartóban található. A beépítéshez ebben az esetben egy külön megvásárolható 6,5 méteres hosszabbító kábel szükséges (17 pin esetén: 1020-21-6500-0 vagy Quadlock esetén: 1024-25-6500-0).

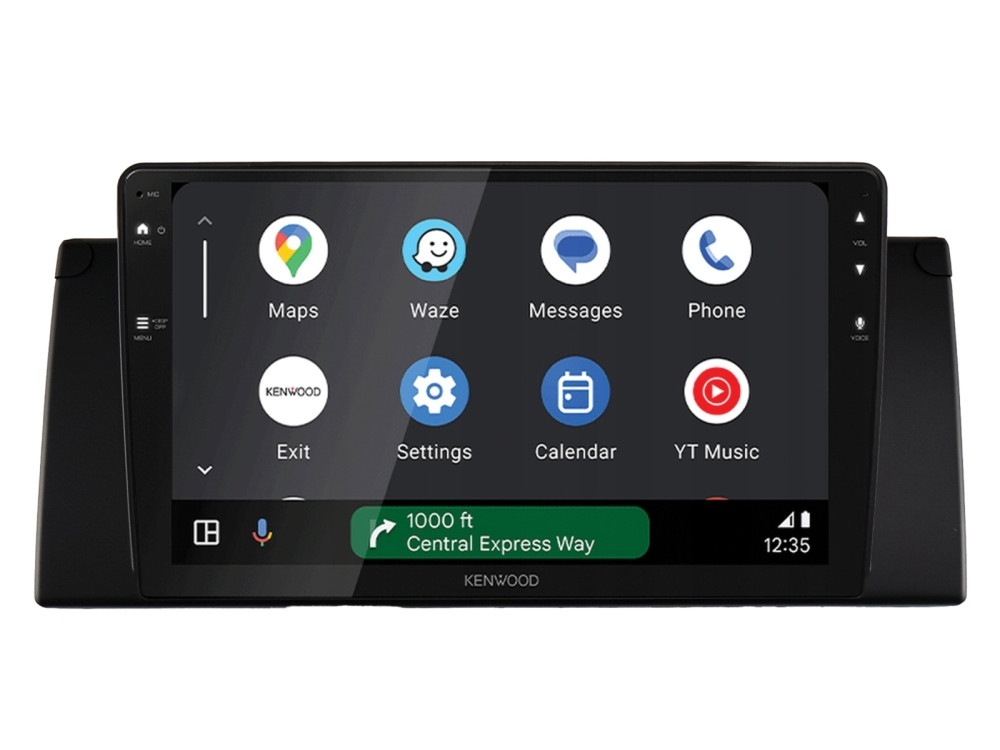

- Rádió típusa: Kifejezetten a trapéz alakú monitorral rendelkező 9 colos "tablet" vagy moduláris (Silverbox) készülékekhez tervezve.
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Ellenőrizze a gyári rádió és a kormánygombok működését a szétszerelés előtt.
- A gyári egység eltávolítását feszültségmentes állapotban végezze.
- Ellenőrizze, hogy az autója 17 pines vagy 40 pines csatlakozóval szerelt-e, és a megfelelőt használja a szettből.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Kell vágnom a műszerfalat az X5-ben?
A 9 colos keret úgy lett kialakítva, hogy minimális belső módosítással beilleszthető legyen, de a nagyméretű kijelző és a kábelek miatt a rádióhely mögötti belső műanyag részeken kisebb alakításra szükség lehet.
Működni fog a kormányomról a hangerő?
Igen, a készlet tartalmazza az I-Bus digitális interfészt, amely lefordítja a kormánygombok jeleit az új rádió számára, így a kényelmi funkciók megmaradnak.
Honnan tudom, hogy DSP-s a rendszerem?
Ha a gyári rádió menüjében lát "DSP" opciót, vagy a csomagtartóban a kárpit mögött gyári erősítőt talál, ez a szett önmagában nem lesz elegendő a hang megszólaltatásához (ehhez speciális bypass kábel vagy erősítő-illesztő szükséges).
Milyen rádiót javasolnak?
Kifejezetten a 9 colos "tablet" kialakítású rádiókhoz ajánljuk, amelyek előlapja trapéz alakú, és a készülékházuk (ha van) rövidített, hogy könnyen elférjen a mélyebb BMW-műszerfalban.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
