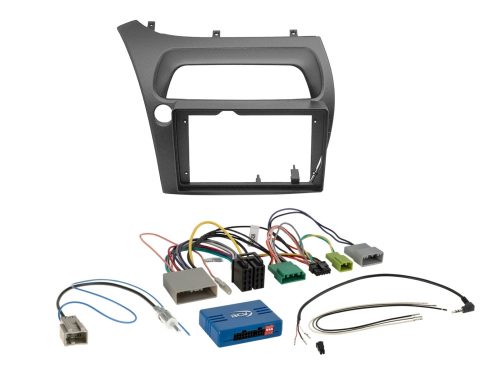

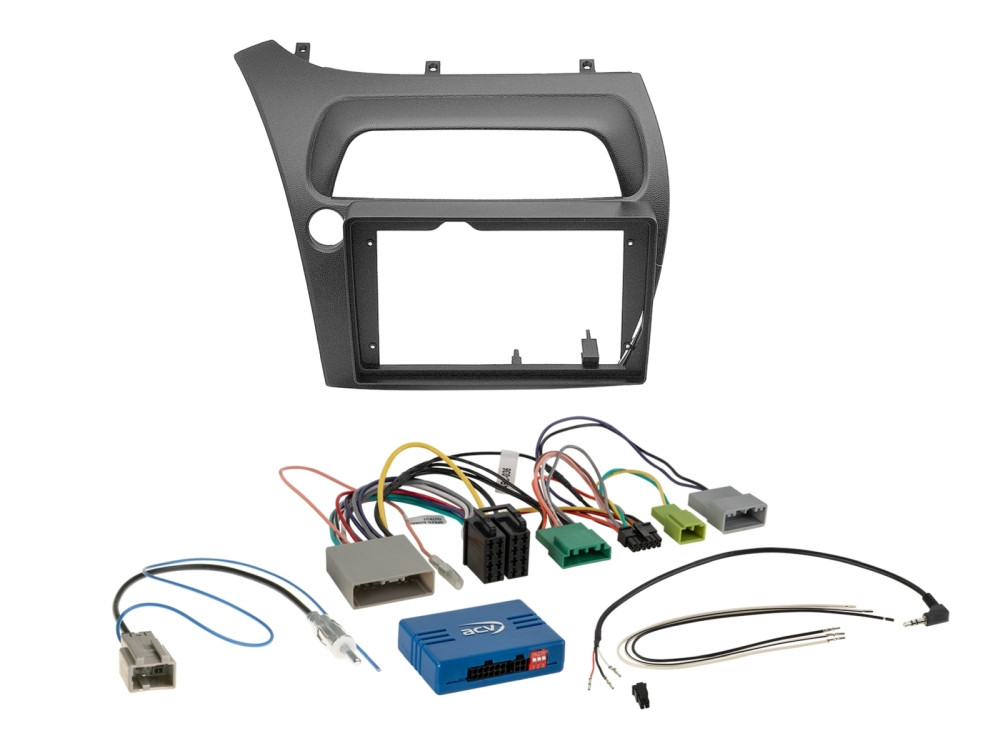

A csomag pontos tartalma:

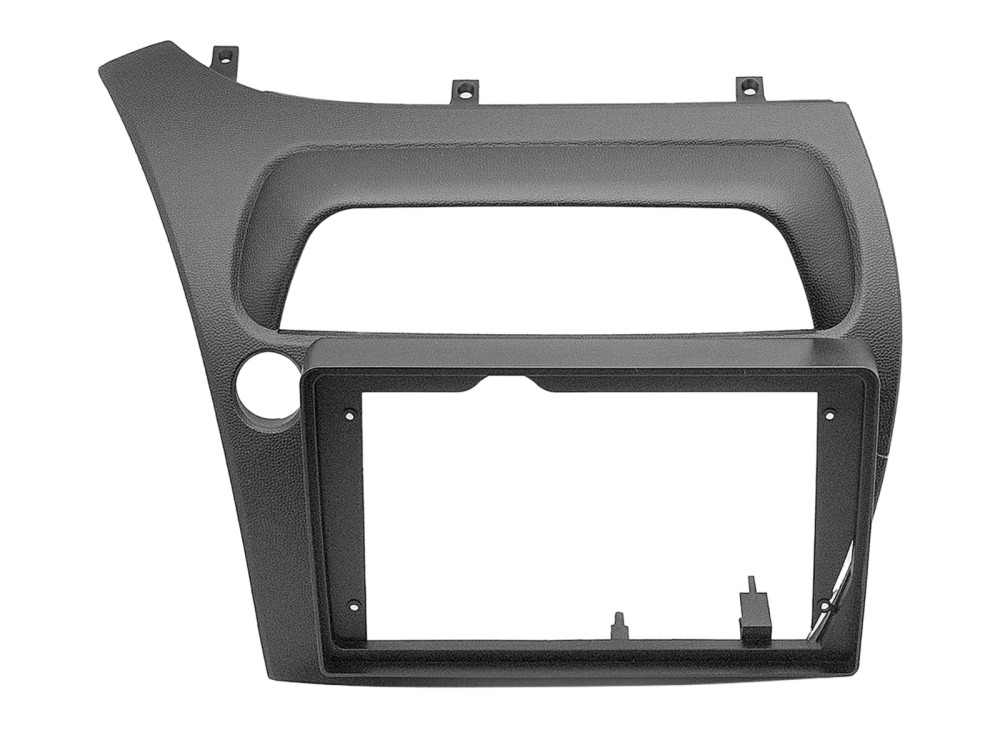

- 1 db specifikus 9 colos rádiókeret: Fekete kivitel, bal kormányos (LHD) modellekhez. A kijelzőkivágás mérete: 230mm/220mm x 130mm. Kompatibilis standard, rövidített házas és moduláris 9 colos készülékekkel is.

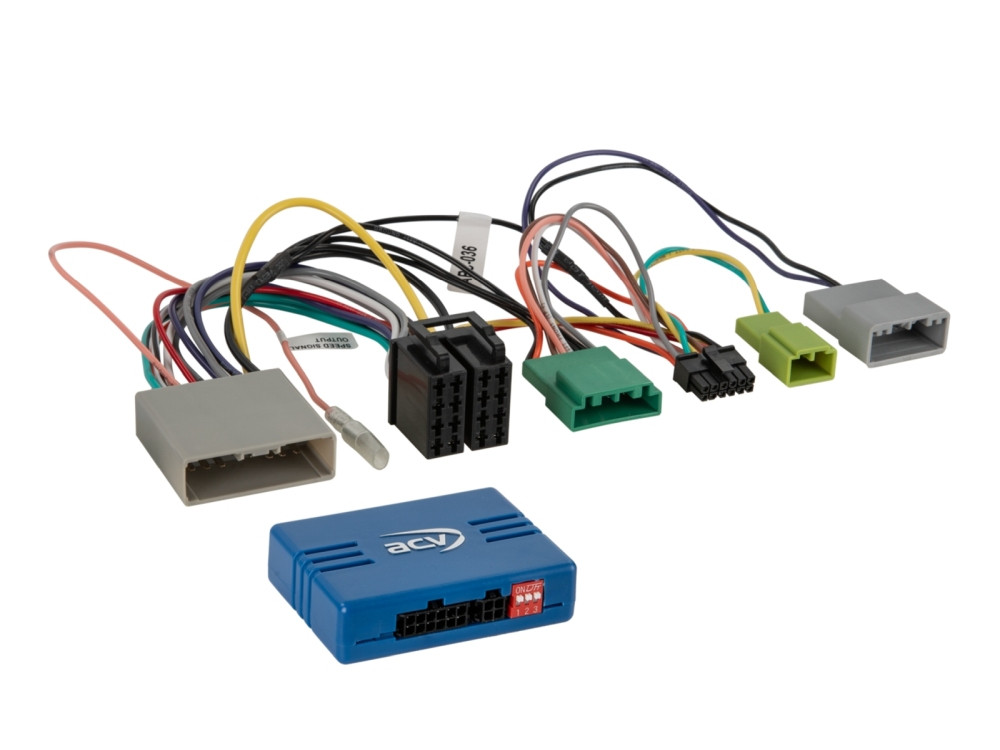

- 1 db kormánytávvezérlő és kijelző interfész: 17 és 20 tűs Honda csatlakozókkal, valamint a felső kijelző (5 és 10 tűs) vezérléséhez szükséges kábelezéssel.

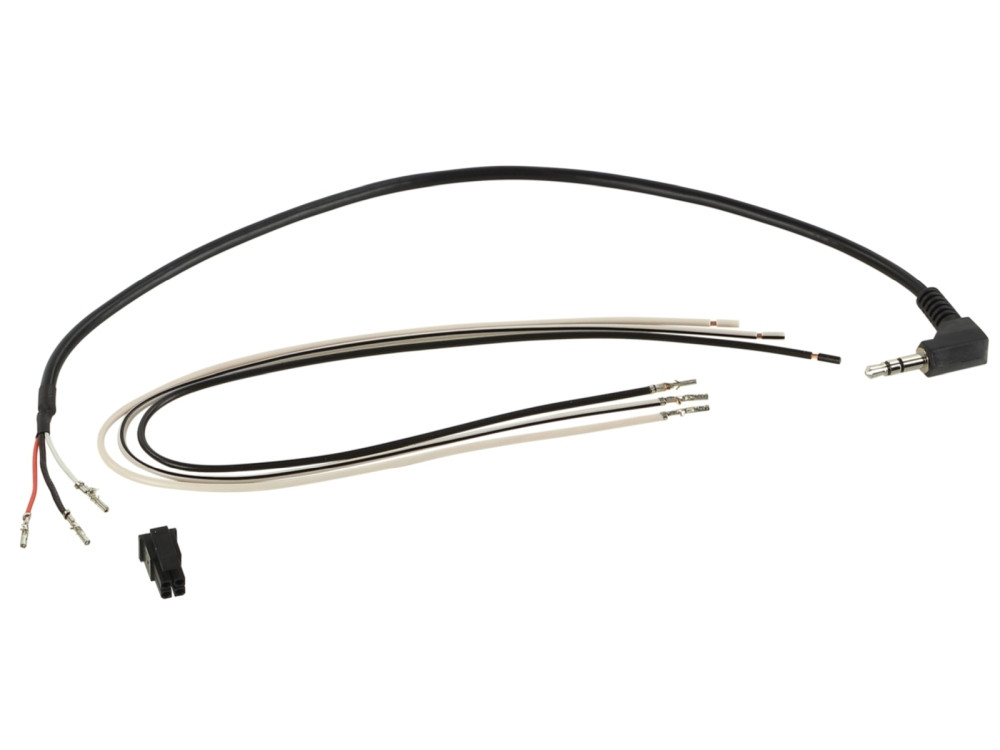

- 1 db univerzális csatlakozókábel (Multilead): Szinte minden neves rádiógyártó készülékéhez illeszthető.

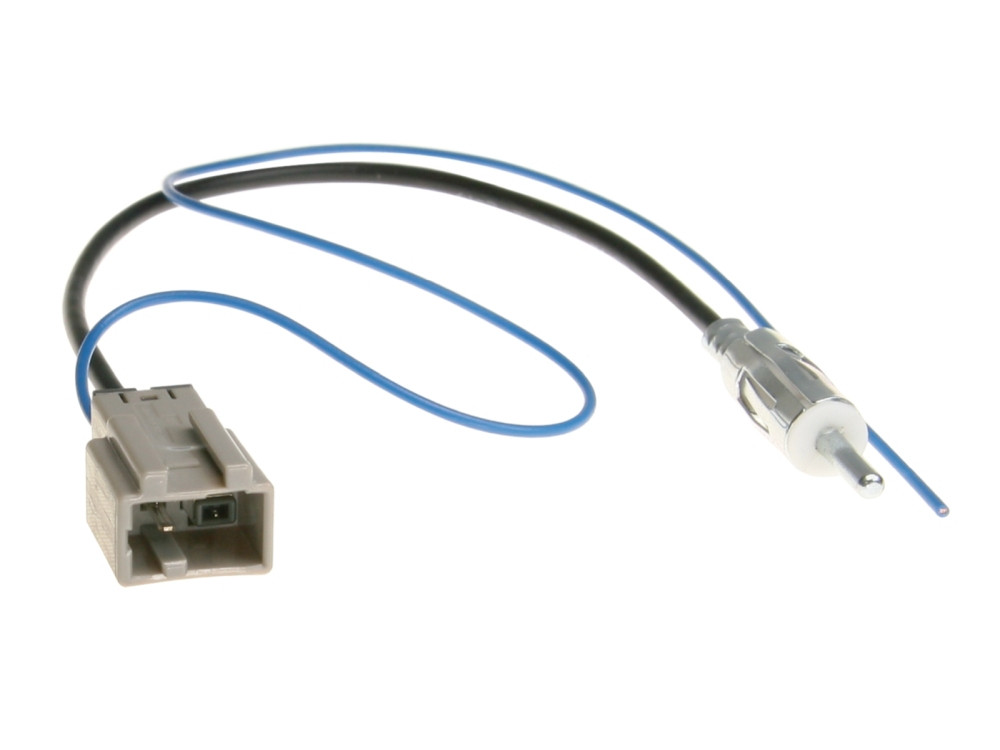

- 1 db antennapárosító adapter: GT13 csatlakozóról szabványos DIN csatlakozóra.
Műszaki jellemzők és támogatott funkciók:
- Klímaadatok megjelenítése: Az interfész biztosítja, hogy az automata klímaberendezés adatai továbbra is láthatóak legyenek az autó felső kijelzőjén.
- Dátum és idő beállítása: A szett támogatja a jármű órájának és dátumának beállítását az új fejegység beszerelése után is.
- Gyári hangrendszer támogatása: Kompatibilis az eredeti Honda aktív hangrendszerekkel.
- Kábelezés extrái:
- Kék vezeték: Erősítő távvezérlés (+12V)
- Kék vezeték: Antennenerősítő távvezérlés (+12V)
- Diagnosztikai visszajelzés: Az interfészen lévő LED-ek segítik a beszerelést:
- Folyamatos kék: Az interfész aktív, a gyújtásfeszültség rendben.
- Piros: A kormánygomb megnyomását a rendszer felismerte.
Kompatibilitási lista:
Alkalmas az alábbi járművekhez (Bal kormányos kivitelek):
- Honda Civic (FN/FD/FG/FA/FK): 2005.09. – 2011.12.
- Honda Civic Hybrid (FD3): 2006.04. – 2010.10.
Beépítési feltételek és korlátozások:
- Olyan modellekhez, ahol az automata klíma adatai a felső kijelzőn jelennek meg.
- Olyan járművekhez, amelyekben nincs gyári színes monitoros navigáció.
- Nem alkalmas hibrid hajtású modellekhez (kivéve FD3).
- Vásárlás előtt hasonlítsa össze a jármű csatlakozóit a képeken láthatókkal a technikai kompatibilitás érdekében.
Fontos megjegyzések:
- Kormány: Kizárólag bal kormányos (LHD) modellekhez.
- Klíma: Támogatja a digitális klíma (Klimatronik) adatainak megjelenítését a felső gyári kijelzőn.
- Kijelző: Lehetővé teszi a dátum és az idő beállítását az új rendszerben is.
- Soundsystem: Támogatja a gyári erősítős (Soundsystem) rendszereket.
- Nem kompatibilis: A gyárilag színes monitoros navigációval szerelt modellekkel, valamint bizonyos hibrid hajtású változatokkal.
Műszaki extrák:
Diagnosztikai LED visszajelzés: Az interfészen kék LED jelzi az aktív állapotot (+12V gyújtás), és piros LED villan fel, ha a rendszer felismeri a kormánygomb megnyomását.
Remote szálak: Kék vezeték biztosított az antenna és az esetleges gyári erősítő távvezérléséhez (Amp Remote).
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
- Telepítés előtti ellenőrzés:
- Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Elvész a klíma kijelzése a felső sávban a rádiócsere után?
Nem! Ez a készlet speciálisan ehhez a típushoz lett fejlesztve, így a digitális klíma beállításai (hőfok, befúvás iránya) továbbra is láthatóak maradnak a felső gyári kijelzőn.
Hogyan tudom majd beállítani az órát az autóban?
Az interfész lehetővé teszi, hogy a kormányon lévő gombok segítségével belépjen a gyári kijelző menüjébe, így a dátum és az idő beállítása továbbra is elérhető marad.

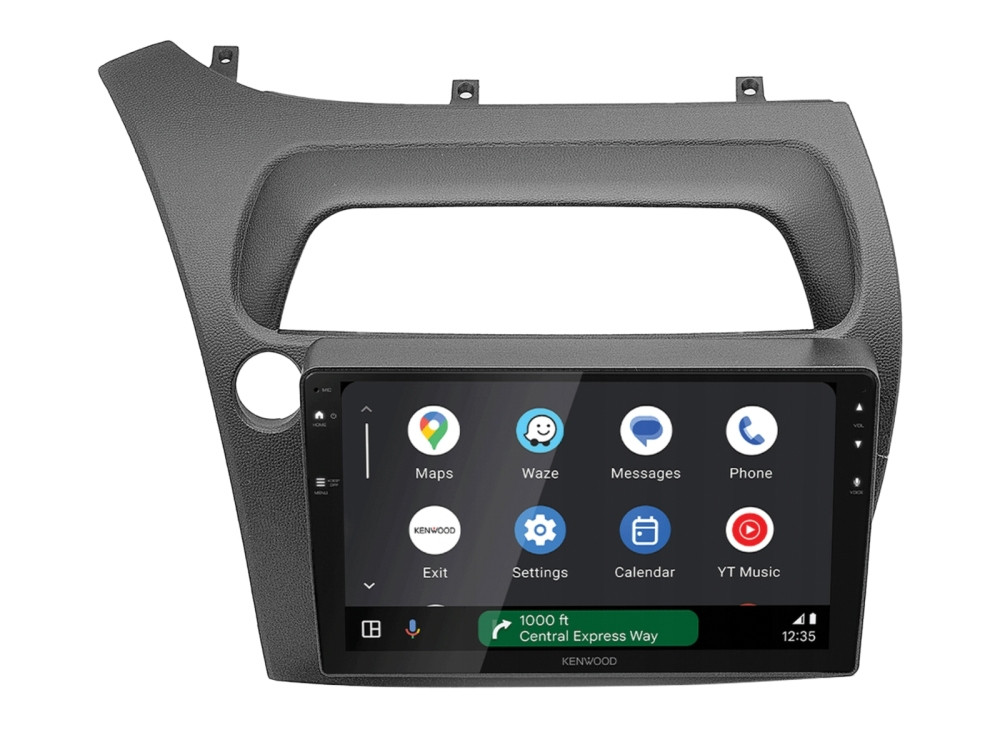

Milyen 9 colos rádiót javasolnak?
A Civic műszerfala mögött bőséges hely van, így a szabványos 9 colos tablet készülékek, a rövidített házas (Short Body) és a moduláris fejegységek is kényelmesen beépíthetőek.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
