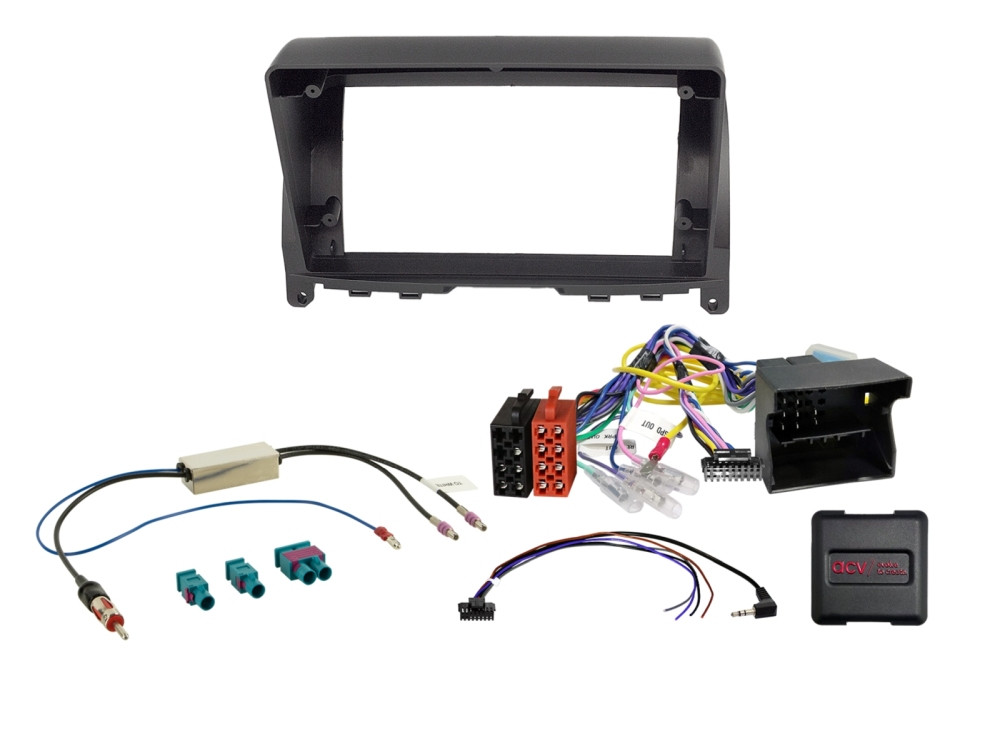

A csomag pontos tartalma:

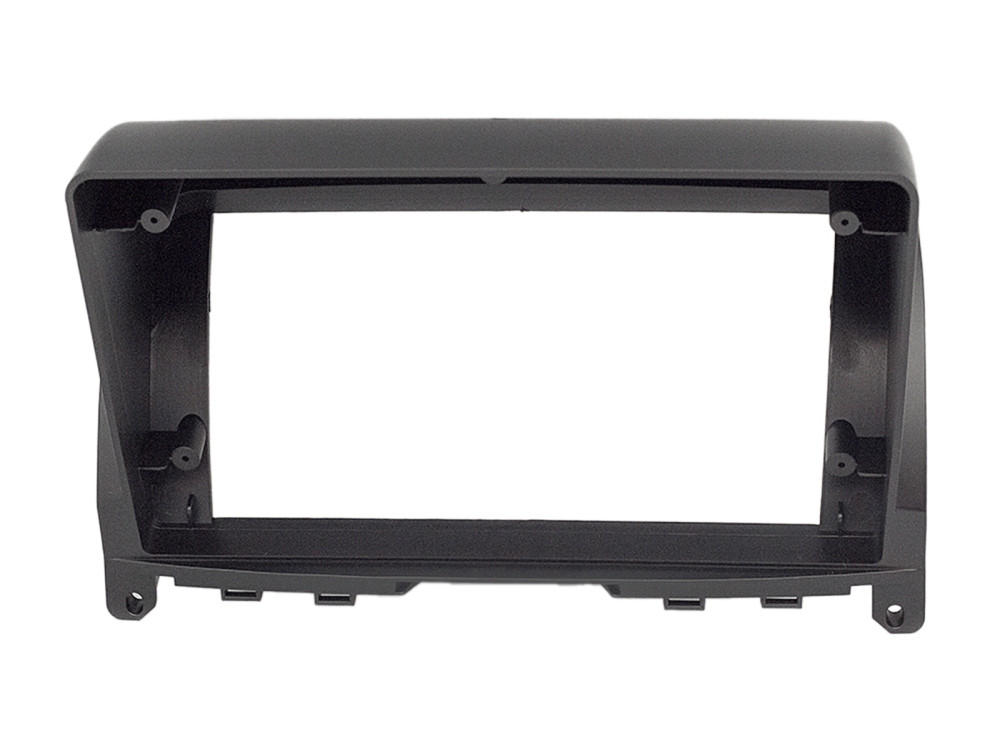

- 1 db specifikus 9 colos rádiókeret: Fekete színben. A keret a gyári monitort helyettesíti a műszerfal felső részén. (Cikkszám: 381190-93-1)

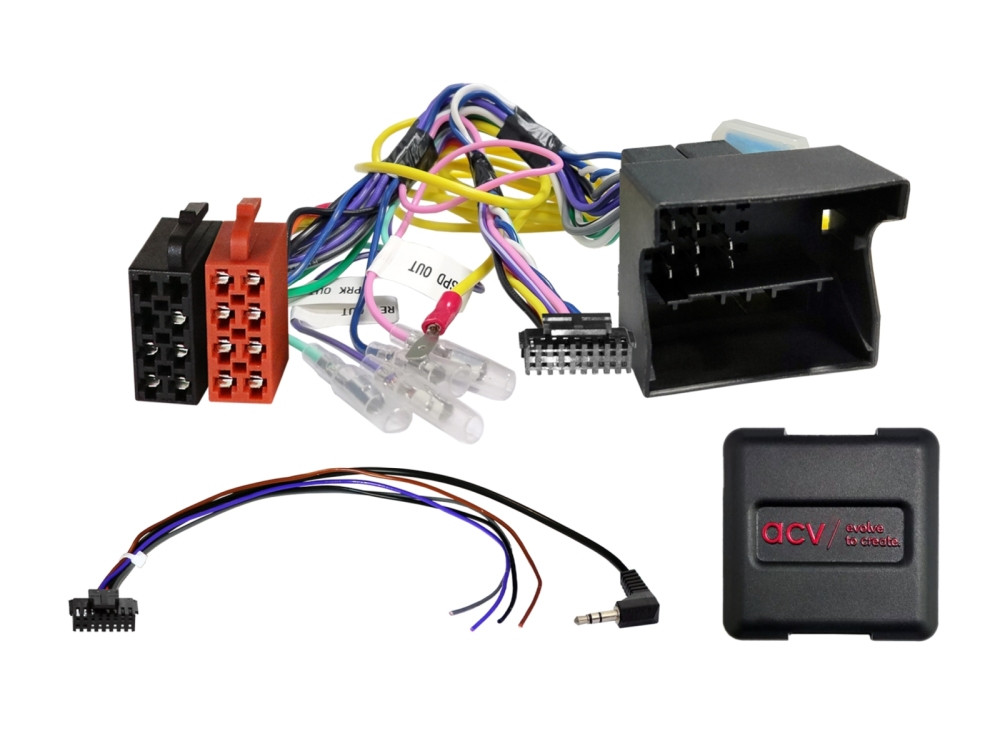

- 1 db kormánytávvezérlő interfész: 40 pines Quadlock csatlakozóval, amely kezeli a Mercedes CAN-Bus rendszerét. (Cikkszám: 42xmc005-0)
- 1 db univerzális multilead kábel: A kormányvezérlés illesztéséhez az utólagos rádióhoz.
- 1 db dupla Fakra – DIN antenna adapter: 12V-os fantomtáppal a gyári erősített antennákhoz. (Cikkszám: 1524-70-1-0)
Kompatibilitási feltételek:
Alkalmas az alábbi járművekhez:
- Mercedes C-osztály Limousine (W204): 2007.03. – 2011.01.
- Mercedes C-osztály T-Modell / Kombi (S204): 2007.09. – 2011.01.
Fontos technikai megjegyzés:

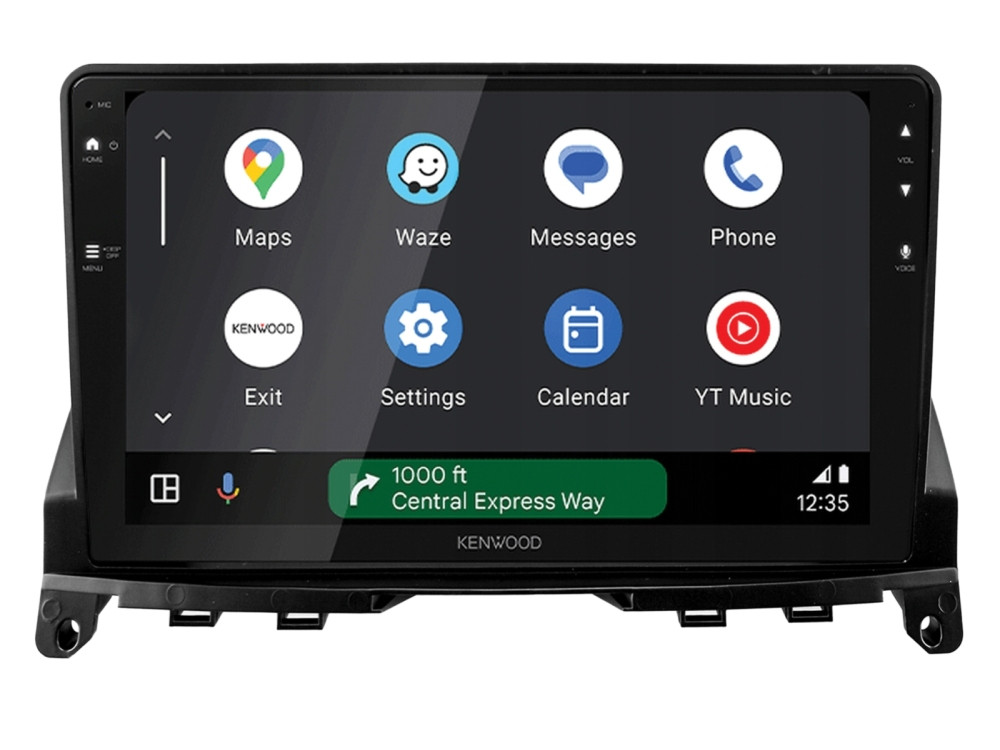

- Elhelyezés: Ez a keret a gyári monitort helyettesíti. Az új 9 colos kijelző a műszerfal tetejére kerül beépítésre.
- Készülék típus: Kifejezetten 9 colos "tablet" kialakítású fejegységekhez tervezve.
- Jelek biztosítása: Az interfész biztosítja a gyújtás (+12V), a világítás, a tolatójel, a sebességjel és a kézifék jelét is.
Műszaki adatok (Interfész kimenetek):
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel
- Zöld: Kézifék (GND)
- Terhelhetőség: Kimenetenként max. 250 mA (nagyobb igény esetén relézés szükséges).
Általános beszerelési és biztonsági útmutató:
Ellenőrzési lépések:
-
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
-
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Hova kerül a rádió és hova a kijelző?
A Mercedes W204 esetében ez a készlet a műszerfal tetején lévő gyári kijelző helyére illeszti a 9 colos monitort. A rádió "agya" (ha moduláris) a gyári rádió helyére kerül, vagy ha tablet egységet használ, a teljes kijelző a felső konzolon foglal helyet.
Működni fognak a kormánygombok?
Igen, a CAN-Bus interfésznek köszönhetően a hangerő-szabályozás, a némítás és a telefonhívások kezelése (rádiófüggő) továbbra is elérhető marad a kormányról.
Szükséges programozni az autót a beszerelés után?
Általában nem szükséges "feltanítani" az autót, az interfész azonnal felismeri a gyári rendszert, de javasolt a beszerelés előtt a gyári menüben az összes kívánt beállítást rögzíteni.
Miért kell a fantomtápos antenna adapter?
A Mercedesek gyári antennaerősítője tápfeszültséget igényel a tiszta vételhez. A mellékelt adapter ezt a tápellátást biztosítja az új rádióból.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
