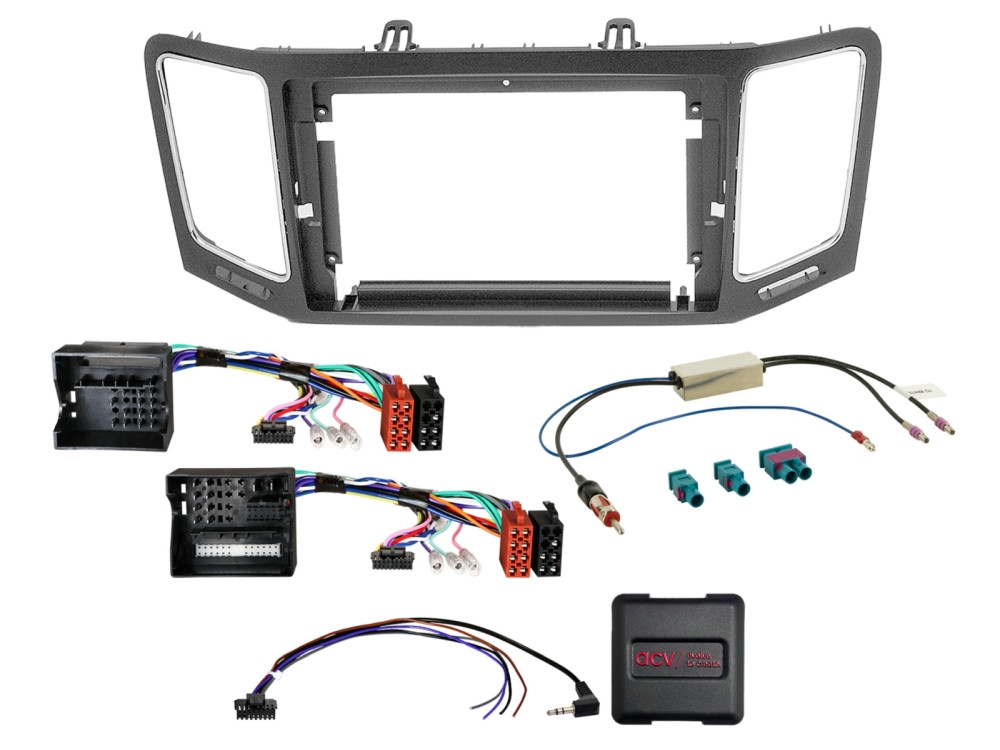

A csomag pontos tartalma:
- 1 db specifikus 9 colos rádiókeret: Fekete színű, a Sharan/Alhambra jellegzetes, lekerekített középkonzoljához igazítva. (Cikkszám: 381320-97-1)

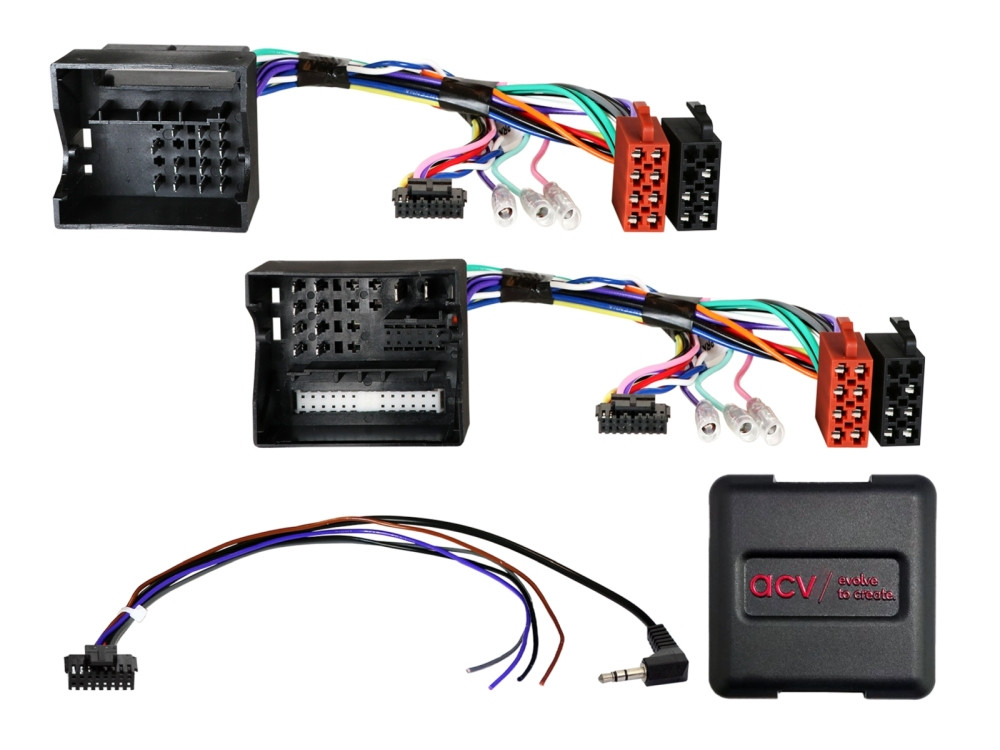

- 1 db intelligens kormánytávvezérlő interfész: Kombinált 40 és 52 pines Quadlock csatlakozókkal, így minden évjárathoz passzol. (Cikkszám: 42xvw019-0)
- 1 db univerzális multilead kábel: A kormányvezérlés illesztéséhez a fejegységhez.
- 1 db dupla Fakra – DIN antenna adapter: 12V-os fantomtáppal a gyári erősített antennák stabil vételéért. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
Seat
- Seat Alhambra (7N): 2010.10. – 2015.04.
- Seat Alhambra (7N): 2015.05. – 2022.01.
VW
- VW Sharan II (7N): 2010.08. – 2015.04.
- VW Sharan II (7N): 2015.07. – 2021.10.
Műszaki adatok és biztosított jelek:
A CAN-Bus interfész az alábbi analóg jeleket állítja elő az utólagos rádió számára:
- Piros: +12V gyújtás (Klemme 15)
- Narancs: +12V világítás (Klemme 58)
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel (Speed Pulse)
- Zöld: Kézifék jel (GND)
Fontos megjegyzések:

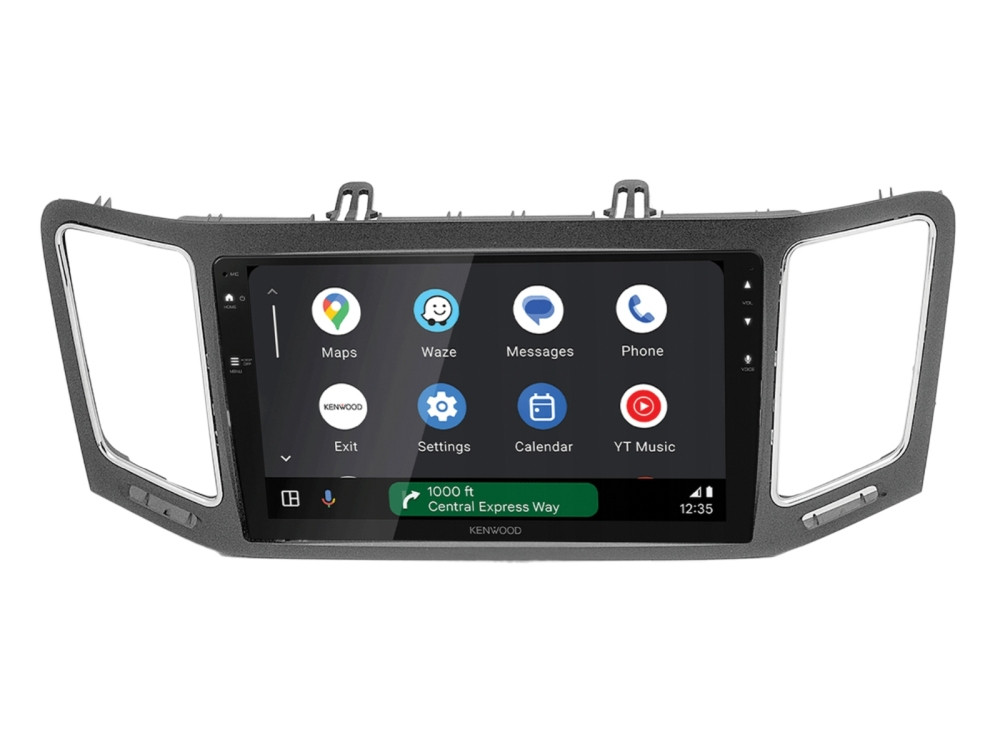

- Készülék kompatibilitás: A keret alkalmas szabványos 9 colos készülékekhez, 9 colos "Short Body" (rövidített házas) rádiókhoz, valamint moduláris 9 colos egységekhez is.
- Konfiguráció: A kormánytávvezérlő funkció támogatott, és az adapter beállításához kötelezően szükséges. A gyártóspecifikus beállításokhoz használja a DIP-kapcsolókat (lásd a használati útmutatót).
- Korlátozások: Vegye figyelembe, hogy bizonyos gyári funkciók nem minden esetben támogatottak (pl. Trailer Assist, E-Call vagy egyéb specifikus komfortrendszerek).
- Ellenőrzés: Beszerelés előtt győződjön meg a gyári csatlakozók és az adapter egyezőségéről. Reimport járművek esetén funkcióbeli eltérések fordulhatnak elő.
Szín: Fekete
Beépítési méret: 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Működni fog a kormányon lévő összes gomb?
Igen, az interfész kezeli a hangerőt, a némítást és a léptetést. Ha az új rádió szoftvere támogatja, a telefonhívások kezelése is megmarad.
Miért van a csomagban dupla antenna adapter?
A VW-csoport autói általában két antennával (diverzitás) rendelkeznek a jobb vétel érdekében. A mellékelt adapter mindkét csatlakozót fogadja és tápellátást is biztosít számukra, így a vétel minősége nem romlik.
Jó ez a szett a 2015 utáni modellekhez is?
Igen! Bár a 2015-ös modellfrissítésnél változott a belső elektronika (MIB rendszer), a készletben található 52 pines Quadlock csatlakozó kifejezetten ezekhez az újabb kiadásokhoz készült.
Milyen méretű rádiót vegyek?
A keret a szabványos 9 colos "tablet" fejegységekhez készült. A beszerelés megkönnyítése érdekében javasoljuk a Short Body (rövidített házas) változatokat, hogy a kábelek és az interfész kényelmesen elférjenek a készülék mögött.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
