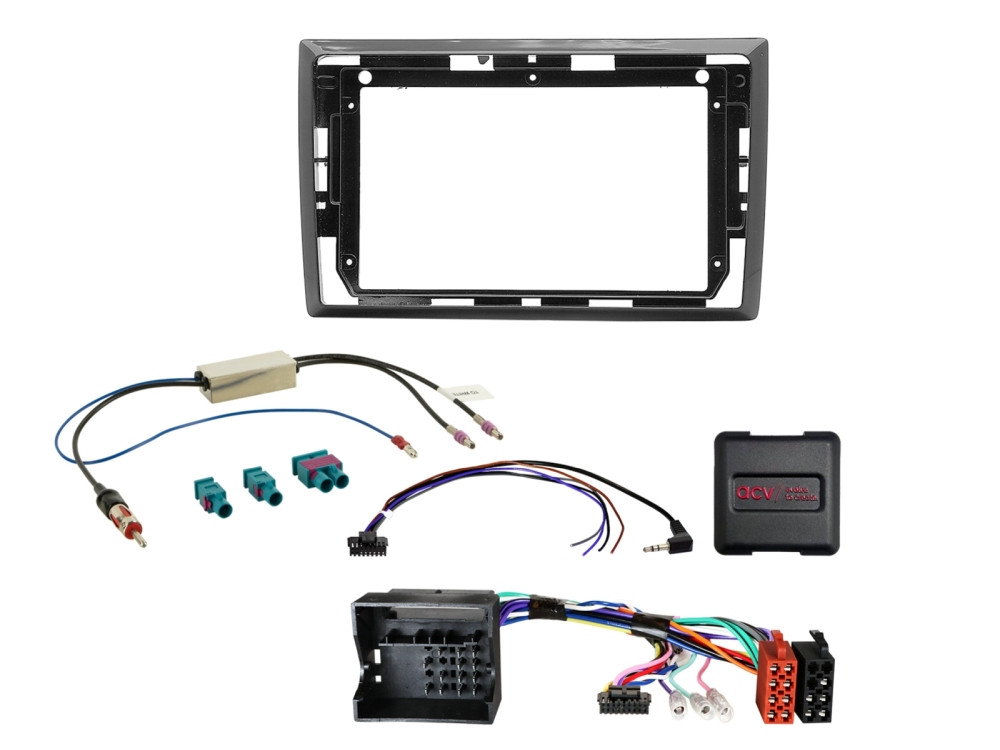

A csomag pontos tartalma:

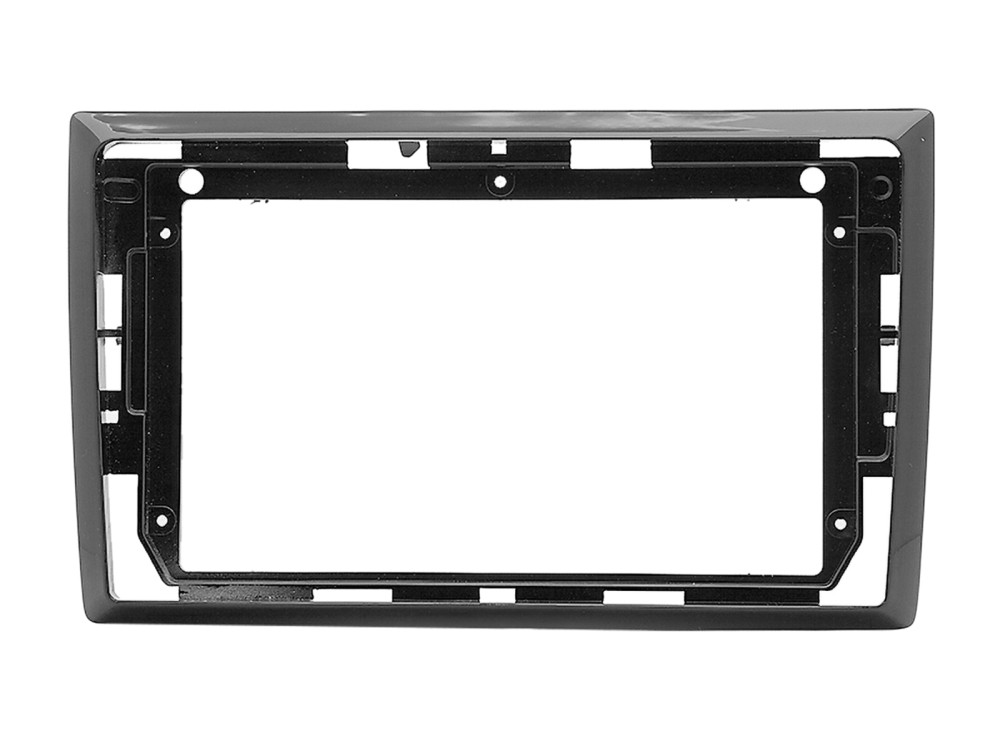

- 1 db specifikus 9 colos rádiókeret: Fekete kivitel, amely tökéletesen illeszkedik a Beetle (2011-2016) műszerfalába. (Cikkszám: 381320-95-1)

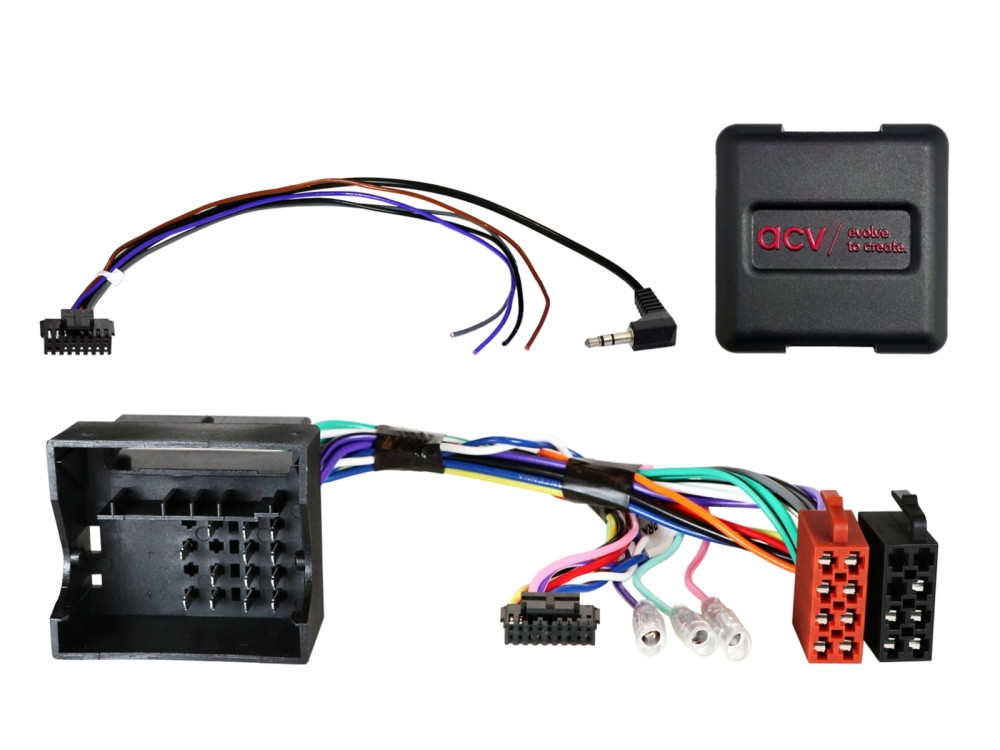

- 1 db kormánytávvezérlő interfész: 40 pines Quadlock csatlakozóval szerelt VAG-specifikus adapter. (Cikkszám: 42xvw002-0)
- 1 db univerzális multilead kábel: A kormányvezérlés összekötéséhez az új rádióval.
- 1 db dupla Fakra – DIN antenna adapter: 12V-os fantomtáppal (kék kábel), hogy a rádióvétel az új fejegységgel is kristálytiszta maradjon. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista:
Alkalmas az alábbi járművekhez:
- VW Beetle (Typ 16): 2011.11. – 2016.06.
Támogatott gyári egységek (40 pin Quadlock)
A készlet az alábbi gyári fejegységek helyére építhető be:
- Rádiók: RCD 200, RCD 210, RCD 300, RCD 310, RCD 500, RCD 510
- Navigációk: RNS 315, RNS 510
Műszaki adatok és biztosított jelek:
Az interfész a CAN-Bus hálózatról az alábbi analóg jeleket állítja elő (max. 250 mA):
- Piros: +12V gyújtás
- Narancs: +12V világítás
- Lila/fehér: +12V tolatójel
- Rózsaszín: Sebességjel (Speed Pulse)
- Zöld: Kézifék jel (GND)
Fontos megjegyzések és kizárások:
- NEM kompatibilis: Az ISO csatlakozóval szerelt RCD 320 típusú gyári rádiókkal.
- NEM kompatibilis: Gyári Soundsystem (erősítős rendszer) esetén.
- Készülék típusok: A keret alkalmas szabványos 9 colos kijelzőkhöz, "Short Body" (rövidített házas) rádiókhoz és moduláris felépítésű készülékekhez.
- Konfiguráció: A kormánytávvezérlés támogatott, és az adapter beállításához kötelezően szükséges. Használja a DIP-kapcsolókat a gyártóspecifikus konfigurációhoz.
- Korlátozások: Vegye figyelembe, hogy bizonyos gyári segédrendszerek (pl. Trailer Assist, E-Call) nem minden esetben támogatottak.
Szín: Fekete
Beépítési méret (kijelző): 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Működni fognak a kormánygombok?
Igen, a készlet tartalmazza a specifikus CAN-Bus interfészt, így a hangerő, a léptetés és a némítás továbbra is vezérelhető marad a gyári gombokkal.
Mi a teendő az antenna tápellátásával?
A kék kábelt (+12V Antennenremote) össze kell kötni az új rádió automata antenna vagy erősítő vezérlő kimenetével. Ez biztosítja a gyári antennák tápellátását, ami elengedhetetlen a jó vételhez.
Jó ez a szett a Fender hangrendszerhez?
Figyelem! Ez a készlet az alap hangrendszerekhez készült. Ha az autó gyárilag Fender prémium hangrendszerrel szerelt, kiegészítő aktív rendszer adapterre lehet szükség az erősítő bekapcsolásához.

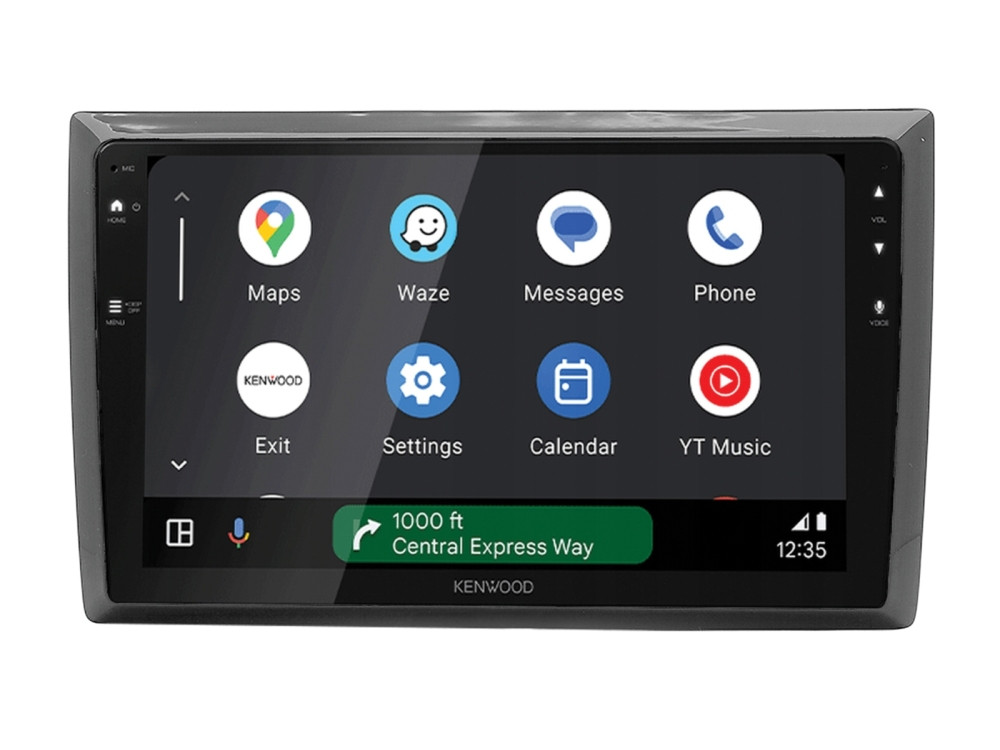

Milyen típusú 9 colos rádiót érdemes választani?
A Beetle műszerfala mögött elegendő hely van, de a könnyebb kábelezés érdekében javasoljuk a Short Body (rövidített házas) vagy moduláris 9 colos készülékek használatát.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
