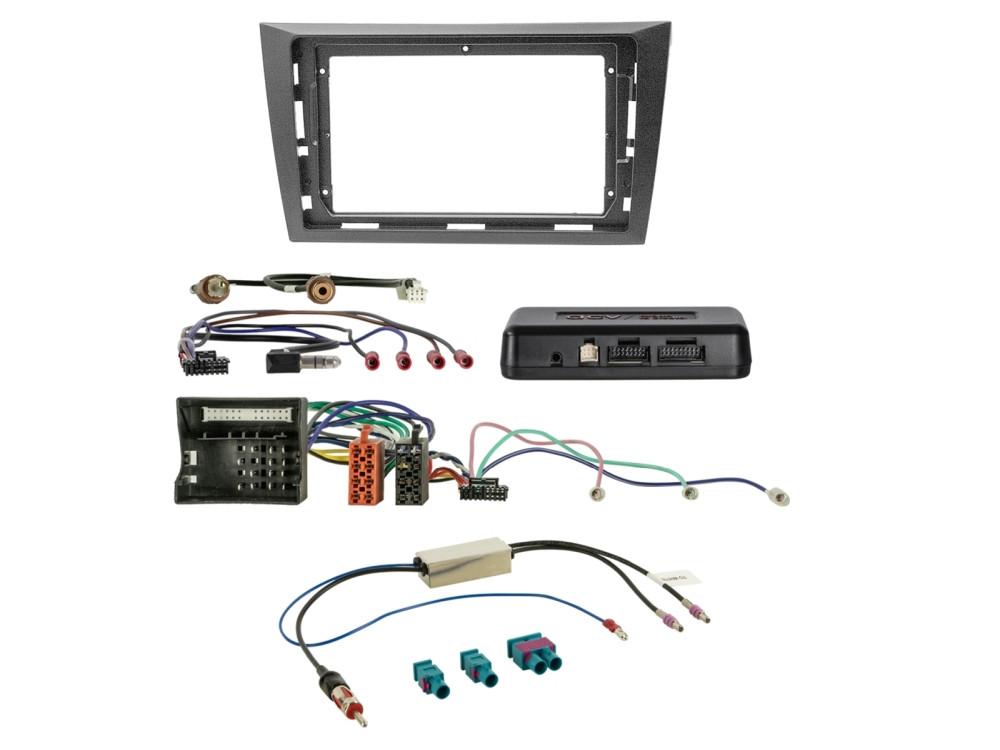

A csomag pontos tartalma:A csomag tartalma:

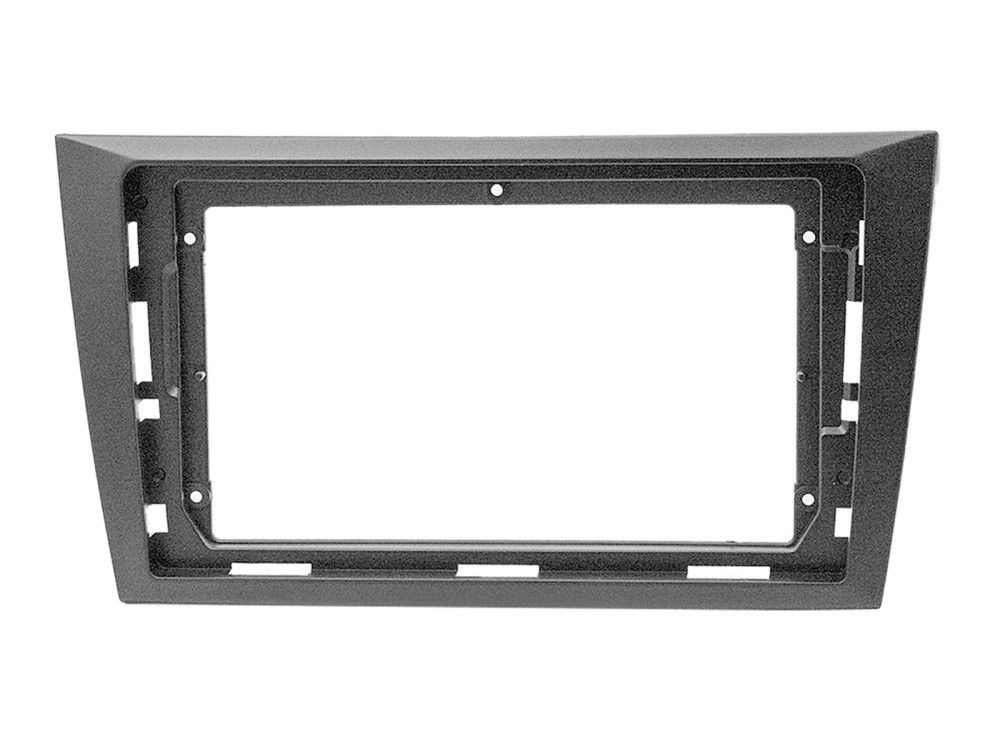

- 1 db 9" rádiókeret: VW Golf (1K/1KM/1KP) specifikus, fekete színben. (Cikkszám: 381320-94-1)

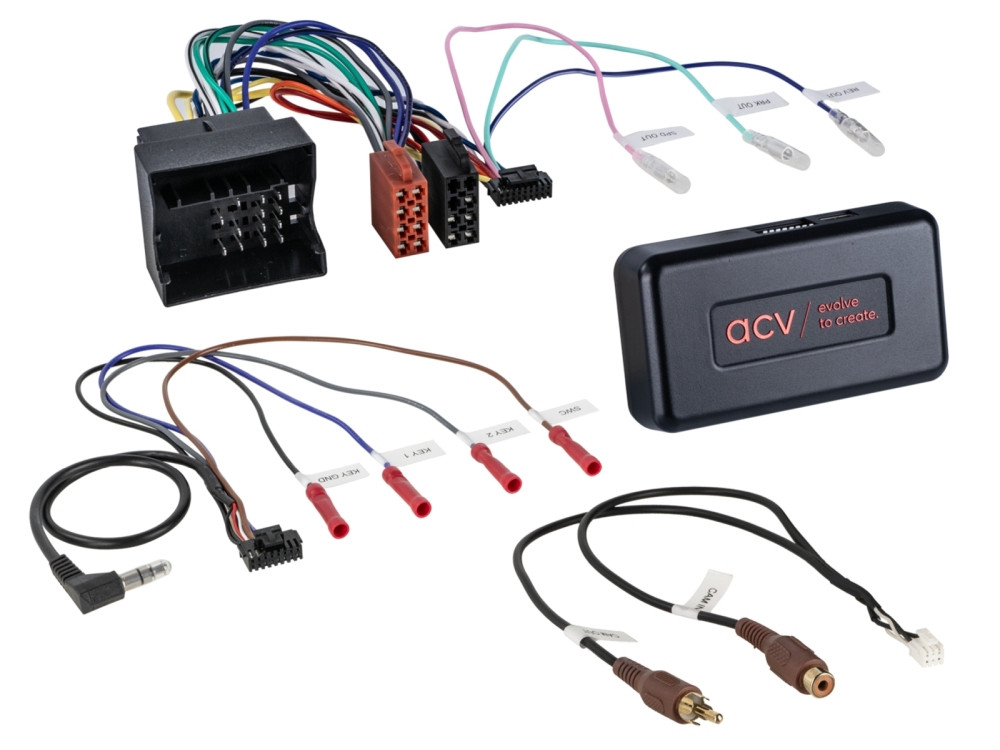

- 1 db i-dapter interfész: Skoda/VW típusokhoz, 40 pines Quadlock Multilead kábellel. (Cikkszám: 43xvw01)
- 1 db antenna adapter: Fakra(m) – DIN(m) 12V-os fantomtáppal. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista
- VW Golf VI (1K): 2008.11. – 2012.09.
- VW Golf VI Variant (1KM): 2009.11. – 2013.04.
- VW Golf VI Plus (1KP): 2009.03. – 2014.01.
Kompatibilis gyári egységek (OEM):
A készlet az alábbi gyári fejegységekkel és feltételekkel rendelkező modellekhez alkalmas:
Felszereltség: Fehér színű vezetői információs kijelzővel (FIS) szerelt járművek.
- Rádiók: RCD 500, RCD 510.
- Navigációk: RNS 315, RNS 510.
i-dapter funkciók és vizualizáció:
Az interfész az utólagos készülék tolatókamera bemenetén keresztül az alábbi adatokat jeleníti meg grafikusan:
- Klimatronik: Klímabeállítások vizualizációja.
- OPS: Optikai parkolássegítő rendszer (tolatóradar) megjelenítése.
- PDC: Parkolási asszisztens és első PDC esetén a kijelző az indítás után automatikusan megjelenik (kilépés a gyári PDC gombbal).
Műszaki adatok és biztosított jelek:
- Csatlakozás: 40 Pin Quadlock VAG.
- Jelek (max. 250 mA): +12V gyújtás, világítás, tolatójel, sebességjel, kézifék jel.
- Tolatósignal: A +12V jel 3 km/h sebesség felett automatikusan lekapcsol.
Fontos megjegyzések:
- NEM kompatibilis: Az ISO csatlakozóval szerelt RCD 320 típusú gyári rádiókkal.
- Kormánytávvezérlés: A funkció támogatott és kötelező az adapter konfigurálásához (Track+ gomb nyomva tartásával).
- Kormánytávvezérlő nélküli járművek: Ebben az esetben a konfigurációhoz a külön megvásárolható 43x-remote kiegészítő távirányító szükséges.

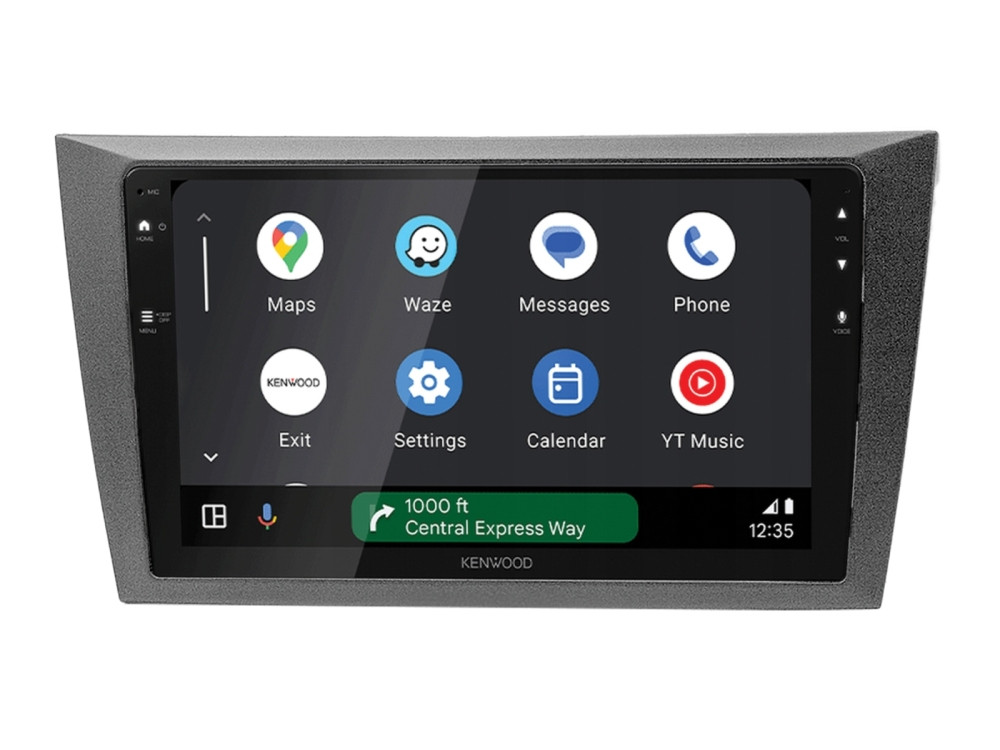

Készülék típusok: Alkalmas 9 colos standard, "Short Body" és moduláris készülékekhez is.
Szín: Fekete
Beépítési méret: 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Minden járműbeállítást látni fogok az új rádión?
A szoftververziótól függően a legtöbb fontos funkció (PDC, klíma) megjelenik, de bizonyos specifikus gyári beállítások (pl. egyedi menetmódok részletei) elveszhetnek.
Mi történik, ha nincs kormánytávvezérlő az autómban?
Ebben az esetben az i-dapter beállításához egy külön megvásárolható távvezérlő kiegészítőre (cikkszám: 43x-remote) lesz szükség.
Milyen rádiót javasolnak?
Kifejezetten a 9 colos, tolatókamera bemenettel rendelkező készülékekhez ajánlott. A sok kábel és az interfész miatt a Short Body (rövid házas) kivitel itt is előnyös.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
