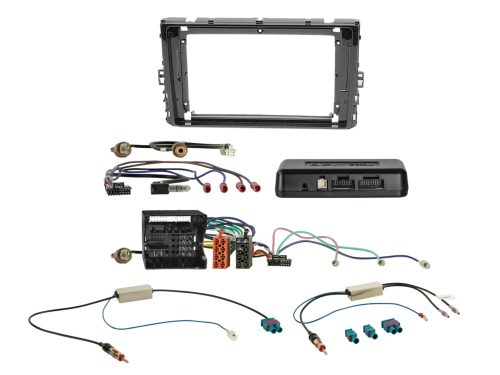

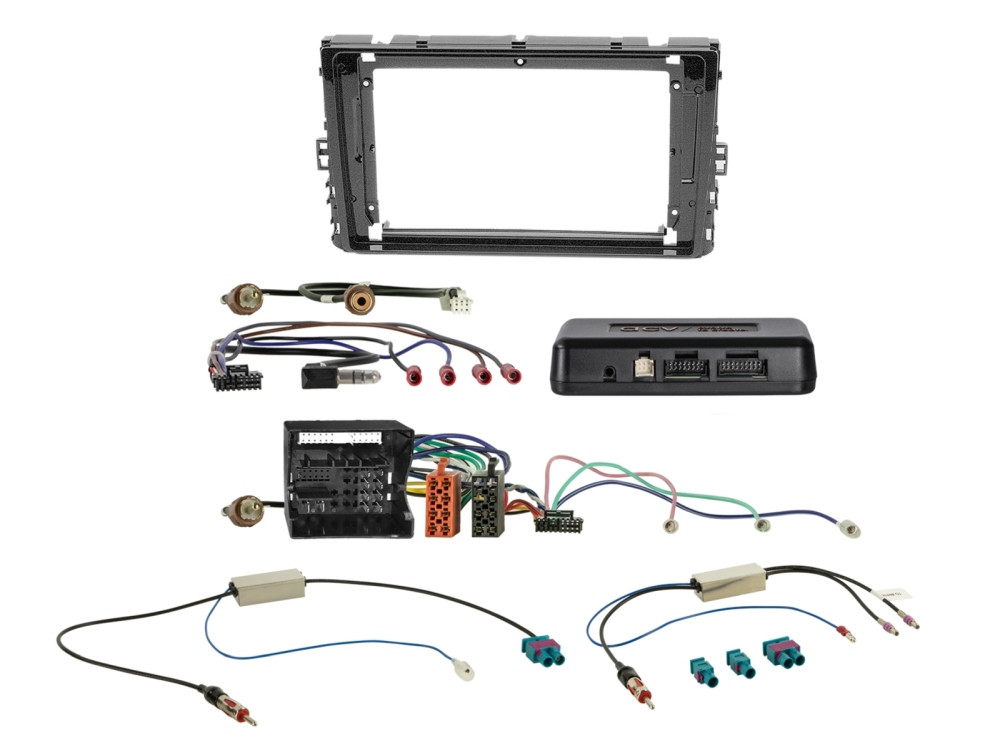

A csomag pontos tartalma:

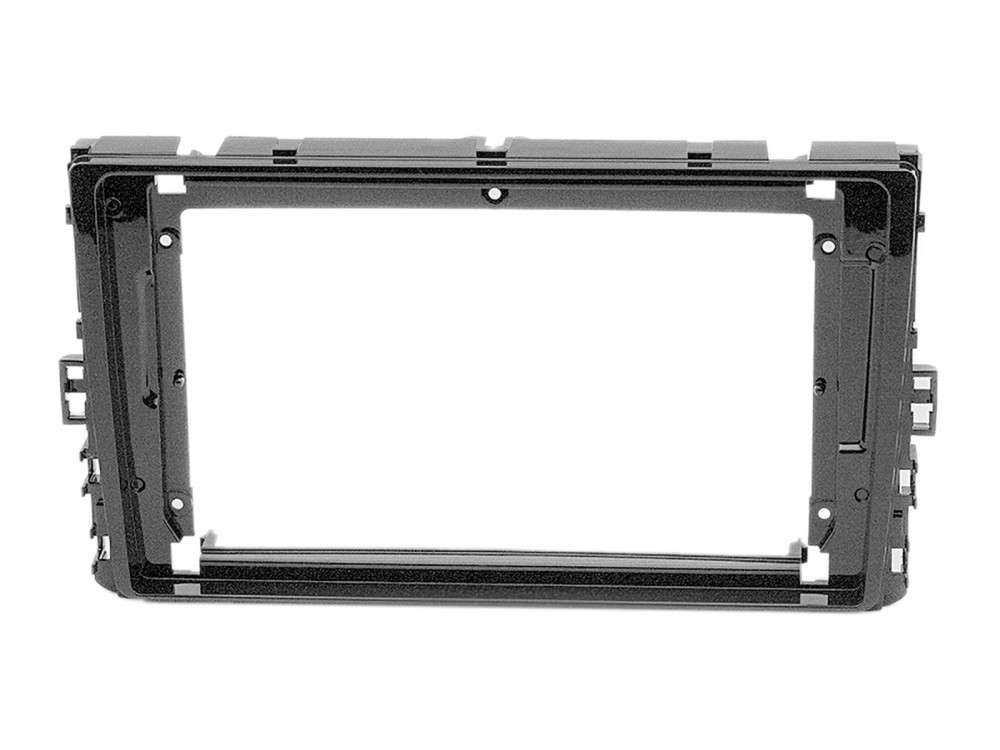

- 1 db 2-DIN rádiókeret: Fekete kivitel (Polo AW / T6.1 specifikus, de a készlet több típushoz is alapul szolgál). (Cikkszám: 621320-37-1)

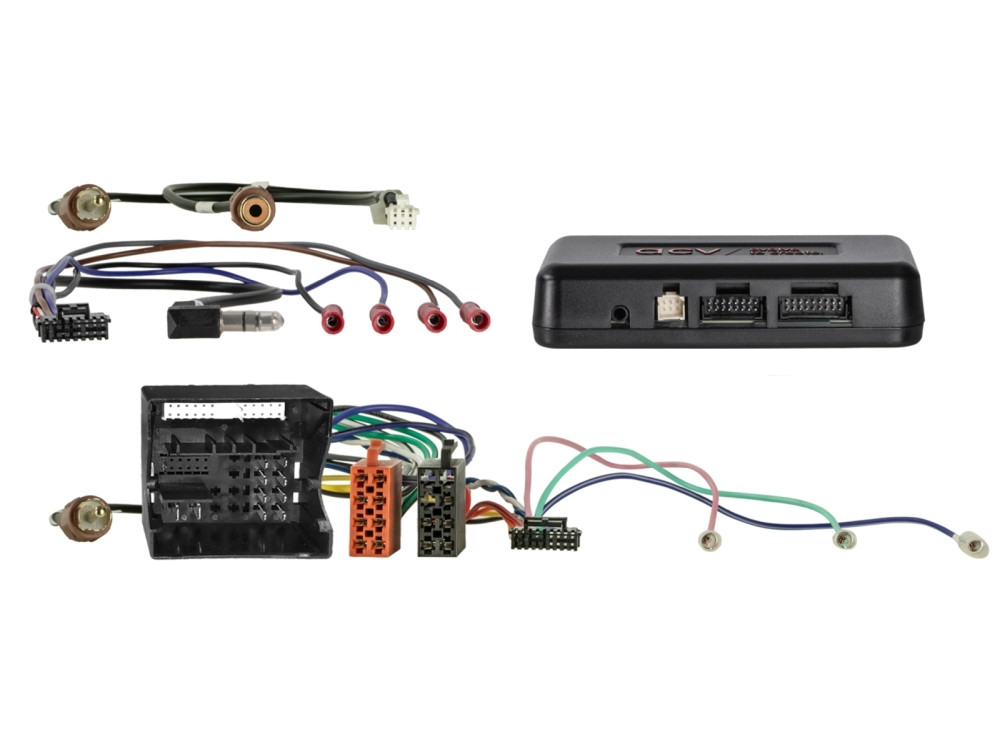

- 1 db i-dapter CAN-Bus interfész: 52 pines Quadlock csatlakozóval. Kezeli a kormányvezérlést és a gyári funkciók vizualizációját. (Cikkszám: 43xvw04)
- 1 db gyári tolatókamera adapter: Fakra(m) – Cinch(m) oker színű csatlakozóval a gyári kamera megtartásához.

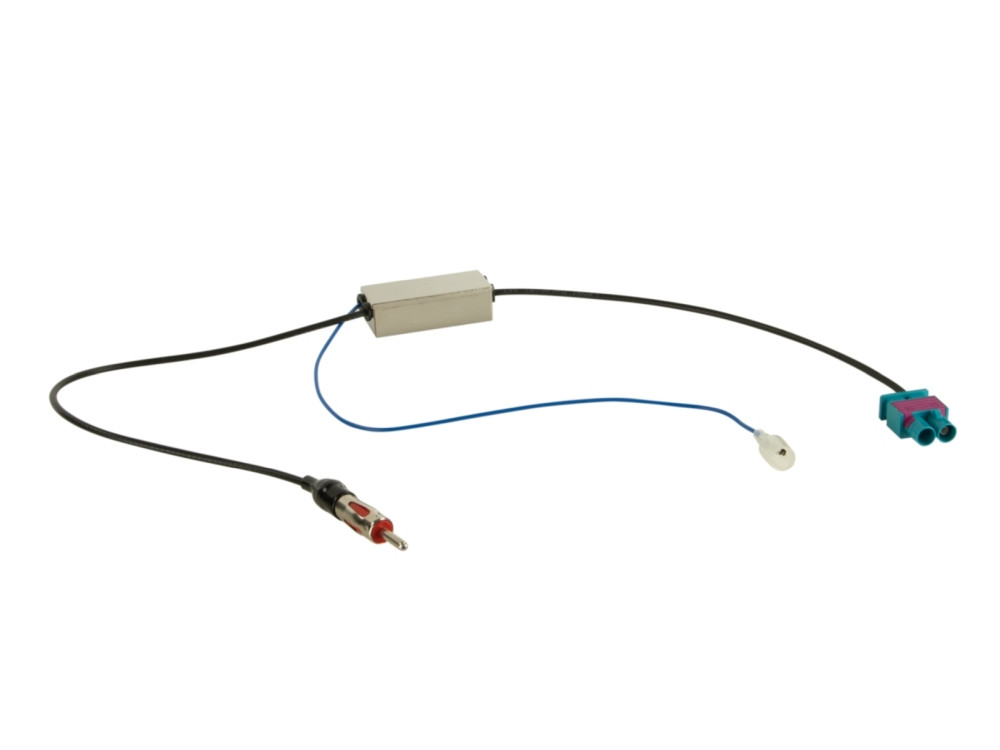

- Antenna adapter készlet: Tartalmazza a 12V-os és a 8,5V-os fantomtápos átalakítókat is a tökéletes vétel érdekében.
Kompatibilitási lista
Volkswagen
- VW Arteon (3H): 2017.06. – 2020.06.
- VW Arteon (3H): 2020.11. – 2024.11.
- VW Atlas: 2017 – 2024
- VW Golf VII (AU): 2017.03. – 2020.05.
- VW Jetta: 2008 – 2004*
- VW Passat (B8): 2019.09. – 2023.11.
- VW Polo (AW): 2017.11. – 2021.05.
- VW Polo (AW): 2021.09. – 2026
- VW Teramont: 2025 – 2026
- VW Tiguan II (AD1): 2016.05. – 2021.05.
- VW Tiguan II (AD1): 2021.09. – 2024.08.
- VW T6.1 (SG/SH): 2019.10. – 2024.04.
Műszaki paraméterek és korlátozások:
Platform: MIB-II platformmal szerelt járművek.
Csatlakozó: 52 Pin Quadlock VAG csatlakozó.
Támogatott vizualizációk: Klimatronik, optikai PDC (tolatóradar), CAR Menü (járműbeállítások).
Kizáró tényezők:
- NEM alkalmas gyári Soundsystem (erősítős rendszer) esetén.
- NEM alkalmas rádió-előkészítés (Radiovorbereitung) esetén.
- NEM alkalmas, ha az autó gyárilag teljesen előkészítés nélküli (hiányzó kormánytávvezérlés, hangszórók vagy rádió kábelezés).
- E-Call: Segélyhívóval felszerelt járműveknél a funkció fenntartásához a 1424-28 cikkszámú kiegészítő kábel szükséges.
- Jelvezérlés: A +12V tolatójel 3 km/h sebesség felett lekapcsol.
Főbb funkciók és vizualizáció:
Az i-dapter az utólagos rádió tolatókamera bemenetét használja a következő adatok megjelenítésére:
- Klimatronik: A fűtés és szellőzés beállításainak kijelzése.
- Optikai tolatóradar (OPS): A parkolóradarok grafikus megjelenítése.
- CAR Menü: Alapvető járműbeállítások elérése az új fejegységről.
Fontos beszerelési megjegyzések:
Antenna feszültség: Beszerelés előtt mérje meg a gyári antenna tápfeszültségét (8,5V vagy 12V), és a megfelelő adaptert használja a csomagból.
E-Call (Segélyhívó): Ha az autó rendelkezik E-Call funkcióval, annak fenntartásához kiegészítő kábelköteg (cikkszám: 1424-28) szükséges.
Soundsystem: A készlet NEM kompatibilis a gyári erősítős (pl. Dynaudio, Beats) rendszerekkel.
Beállítás: A kormánytávvezérlő tanításához vagy az interfész konfigurálásához kövesse a használati útmutató "Dippschalter" (DIP-kapcsoló) beállításait.
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
Minden járműbeállítást látni fogok az új rádión?
A szoftververziótól függően a legtöbb fontos funkció (PDC, klíma) megjelenik, de bizonyos specifikus gyári beállítások (pl. egyedi menetmódok részletei) elveszhetnek.
Mi történik, ha nincs kormánytávvezérlő az autómban?
Ebben az esetben az i-dapter beállításához egy külön megvásárolható távvezérlő kiegészítőre (cikkszám: 43x-remote) lesz szükség.
Milyen rádiót javasolnak?

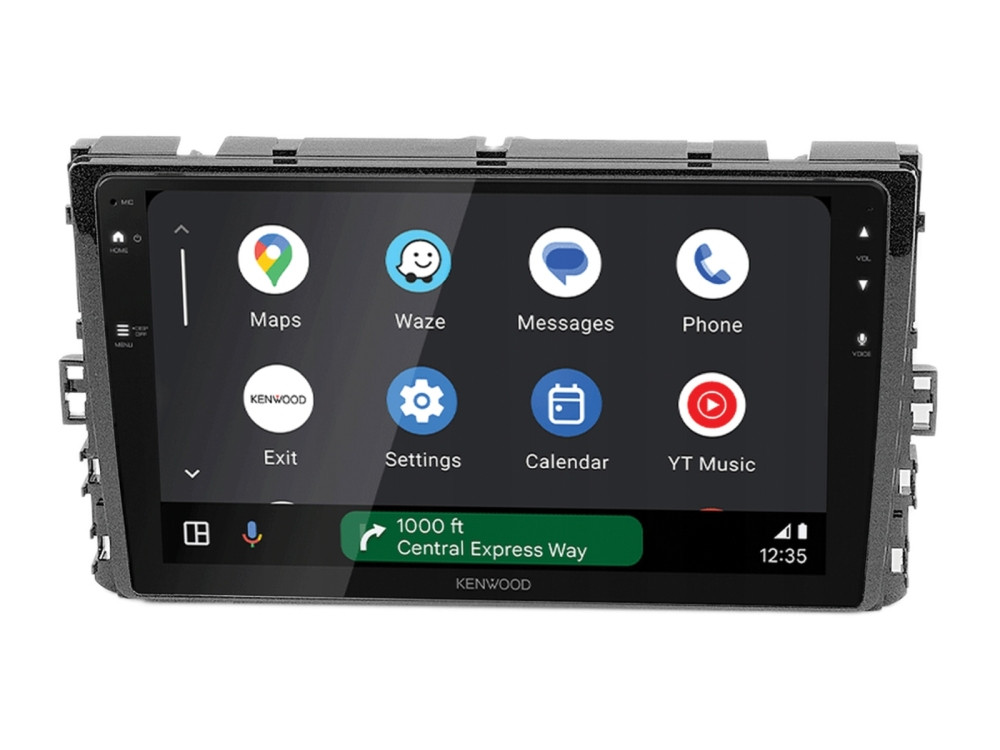

Kifejezetten a 9 colos, tolatókamera bemenettel rendelkező készülékekhez ajánlott. A sok kábel és az interfész miatt a Short Body (rövid házas) kivitel itt is előnyös.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
