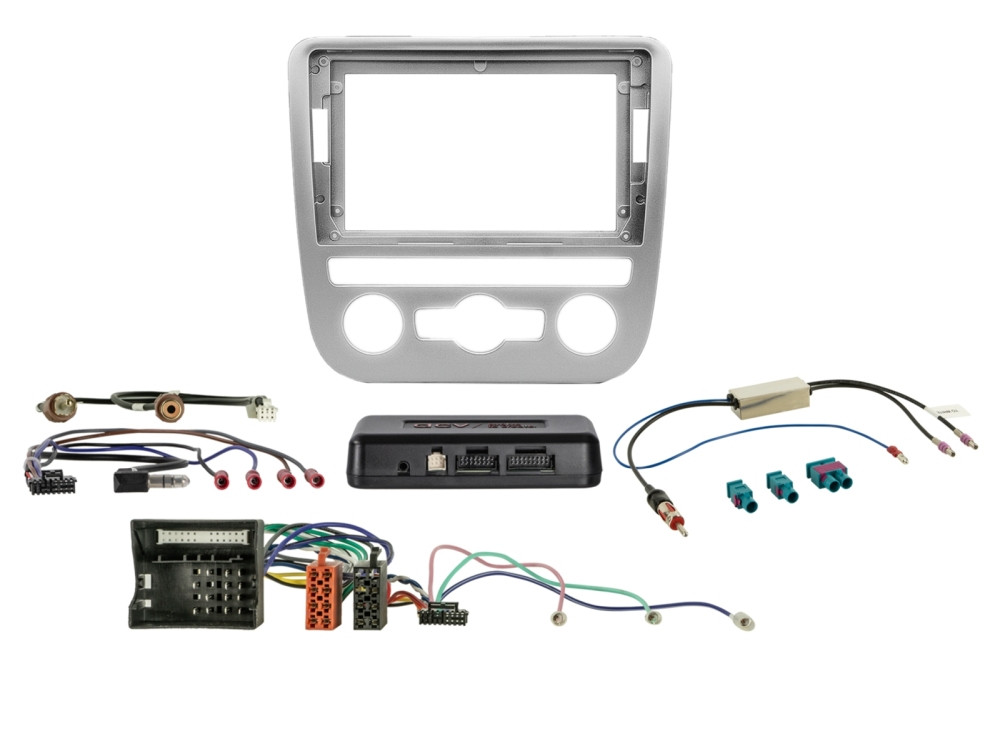

A csomag pontos tartalma:

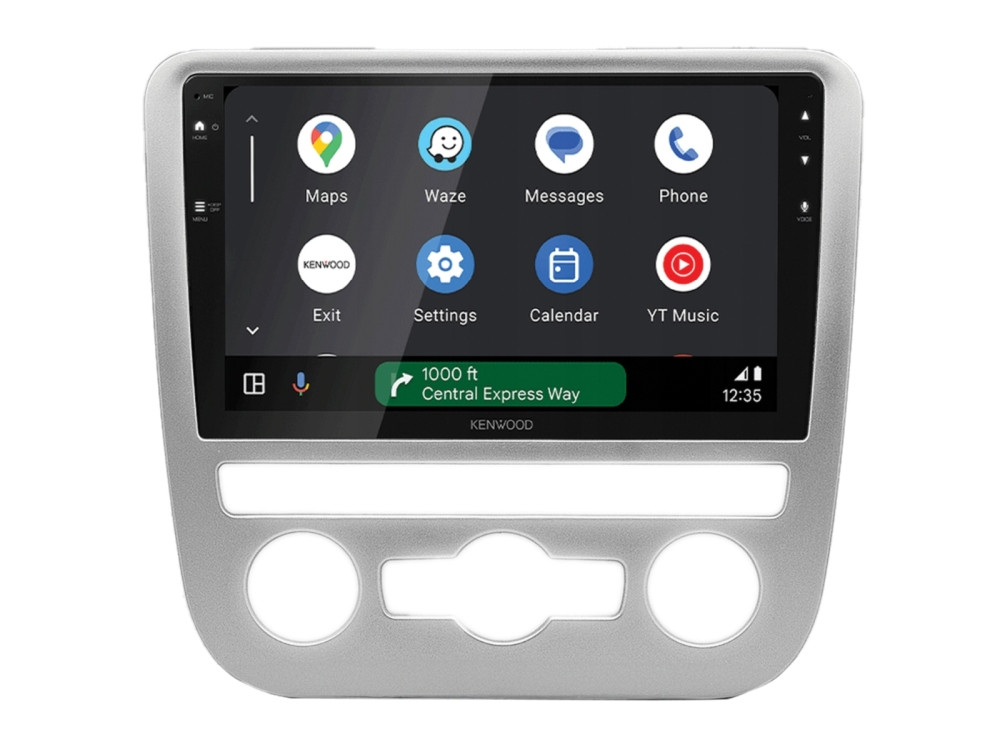

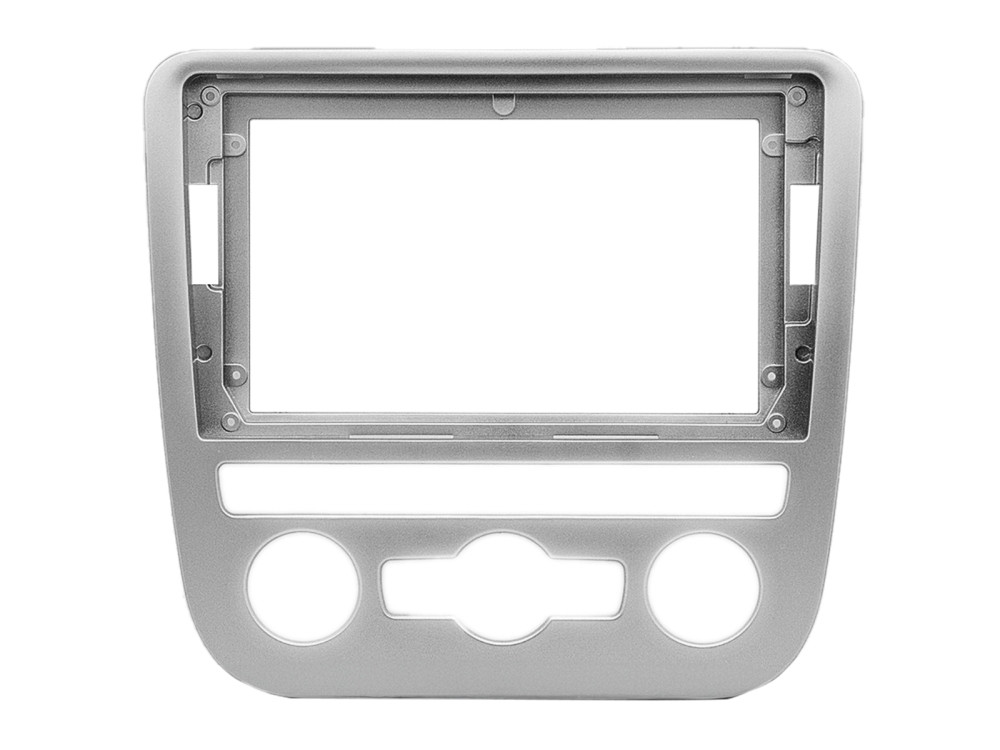

- 1 db 9" rádiókeret: VW Scirocco (13) specifikus, "Klimatronik Einzelmodule I" verzióhoz, fekete színben. (Cikkszám: 381320-96-2)

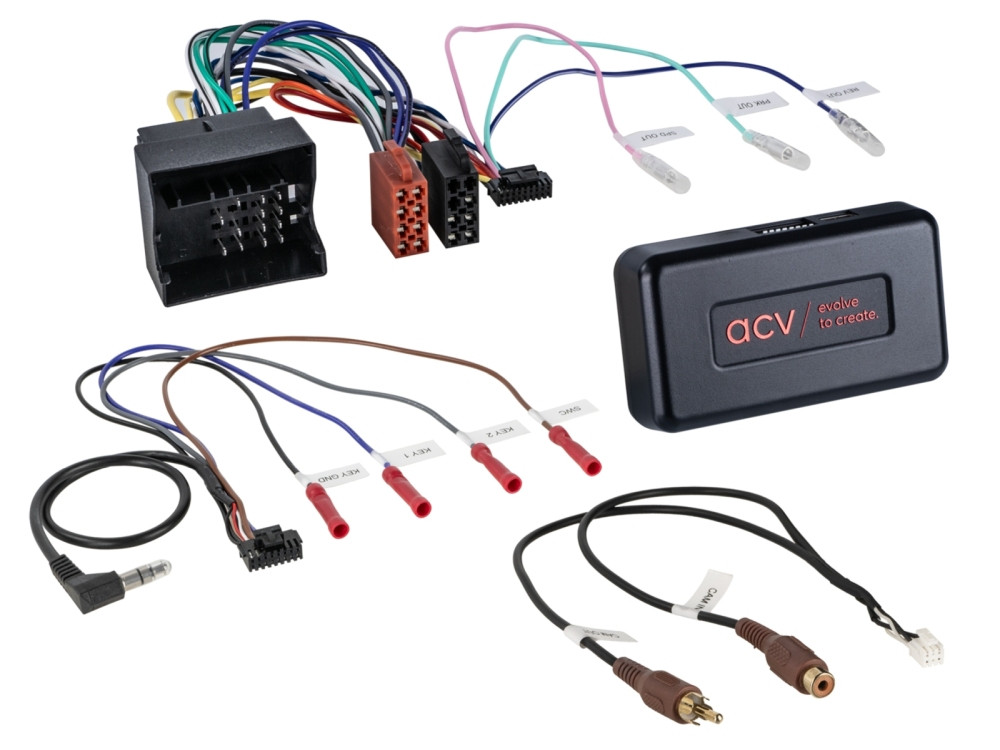

- 1 db i-dapter interfész: Skoda/VW modellekhez, 40 pines Quadlock csatlakozóval és Multilead kábellel. (Cikkszám: 43xvw01)
- 1 db antenna adapter: Fakra(m) – DIN(m) 12V-os fantomtáppal. (Cikkszám: 1524-70-1-0)
Kompatibilitási lista
-
VW Scirocco III (13): 2008.08. – 2014.04
Alkalmazási feltételek (OEM):
- Műszerfal: Kizárólag az Einzelmodule Version I (különálló modulok, I-es verzió) klímapanellel szerelt változatokhoz.
- Kijelző: Fehér színű vezetői információs kijelzővel (FIS) szerelt modellek.
- Támogatott gyári egységek: RCD 500, RCD 510 rádiók, valamint RNS 315, RNS 510 navigációk.
- Kizáró tényezők: Nem kompatibilis gyári Soundsystem (erősítő), illetve ISO csatlakozós RCD 320 esetén.
i-dapter funkciók és vizualizáció:
Az interfész az utólagos rádió tolatókamera bemenetét használja a grafikus visszajelzéshez:
Klimatronik: A klímavezérlés adatainak vizualizációja.
- OPS: Az optikai parkolássegítő (tolatóradar) megjelenítése.
- Parkassist / Első PDC: Az első PDC képe indítás után automatikusan megjelenik (kilépés a gyári PDC gombbal).
- Biztonság: A vizualizációért felelős tolatójel 3 km/h sebesség felett automatikusan lekapcsol.
Műszaki adatok:
- Csatlakozás: 40 Pin Quadlock VAG.
- Biztosított jelek (max. 250 mA): Gyújtás (+12V), világítás, tolatójel, sebességjel, kézifék (GND).
- Konfiguráció: A beállításhoz kormánytávvezérlő gombok szükségesek. Gombok hiányában a 43x-remote kiegészítő távirányító megvásárlása kötelező.
Szín: Fekete
Beépítési méret: 230mm/220mm x 130mm
Általános beszerelési és biztonsági útmutató:
Telepítés előtti ellenőrzés:
Tesztelje a gyári rádió összes funkcióját és a gépjármű beállításait (menürendszer).
A gyári egységet feszültségmentes állapotban távolítsa el.
Ellenőrizze a csatlakozók épségét és technikai illeszkedését.
Csatlakoztatási sorrend:
- Állítsa be az interfészen található DIP-kapcsolókat az új rádió márkájának megfelelően.
- Csatlakoztassa a kábeleket az utólagos fejegység útmutatója szerint.
- A jármű főcsatlakozóját csatlakoztassa utoljára.
- Tesztelje a funkciókat (kormányvezérlés, világítás, gyújtás jel).
Figyelmeztetés: A beszereléshez szakműhely és speciális szerszámok (vágóeszközök a belső kerethez) szükségesek. A szakszerűtlen beavatkozás kárt tehet a jármű elektronikájában vagy a fűtésboxban. A beszerelés szaktudást igényel. A nem megfelelő bekötés vagy a kábelköteg önhatalmú módosítása a garancia elvesztését és az autó elektronikájának károsodását okozhatja.
GYIK – Gyakran Ismételt Kérdések
1. Mit jelent a leírásban az „Einzelmodule I” megjelölés?
Ez a Scirocco belső terének kialakítására utal. Az Einzelmodule I az első generációs klímapanellel szerelt változat (különálló modulok). Vásárlás előtt feltétlenül hasonlítsa össze a weboldalon található termékfotót az autója középkonzoljával, mert a keret kivágásai csak ehhez a verzióhoz passzolnak.
2. Hogyan működik a klíma és a parkolóradar megjelenítése az új rádión?
Az i-dapter interfész a jármű CAN-Bus adatait videójellé alakítja. Ezt a jelet az utólagos rádió tolatókamera bemenetére (Cinch/RCA) kell csatlakoztatni. Amint állít a klímán vagy hátramenetbe kapcsol, a rádió kijelzőjén automatikusan megjelenik a grafikus felület.
3. Mi a teendő, ha az autóban nincs kormánytávvezérlő?
Az i-dapter konfigurálásához (pl. a menürendszer eléréséhez) alapértelmezetten a kormány „Track előre” gombját kell használni. Ha nincs gomb a kormányon, a beállításhoz feltétlenül szükséges a 43x-remote cikkszámú kiegészítő távirányító megvásárlása.
4. Miért tűnik el a grafikus kijelzés, ha elindulok az autóval?
Biztonsági okokból az i-dapter vizualizációja (és a hozzá tartozó +12V-os vezérlőjel) 3 km/h sebesség felett automatikusan kikapcsol, hogy ne vonja el a vezető figyelmét a forgalomról.
5. Kompatibilis a szett a gyári Dynaudio hangrendszerrel?
A leírás alapján a szett gyári Soundsystem nélküli járművekhez készült. Ha az autójában gyári erősítő van, ez az interfész nem fogja közvetlenül meghajtani azt.
6. Beépíthető a szett bármilyen 9 colos rádióval?
Igen, a keret szabványos 9 colos kijelzőkhöz készült. Javasoljuk azonban a „Short Body” (rövid házas) készülékek használatát, mivel a Scirocco műszerfala mögött az interfész és a kábelköteg miatt korlátozott a hely.
7. Támogatja a rendszer az első parkolóradart (PDC) is?
Igen. Ha az autó rendelkezik első radarral, indítás után a kijelző automatikusan megjeleníti a PDC képet. Ebből a nézetből a gyári PDC gomb megnyomásával lehet kilépni.
Fontos biztonsági és garanciális tudnivalók (Jogi nyilatkozat):
A gyárilag előre konfekcionált kábelköteg bárminemű módosítása, extra vezetékek bekötése, alternatív csatlakozási pontok használata vagy a bekötési rajztól eltérő installáció esetén az alábbi jogi és garanciális feltételek érvényesek:
- Szakképzett beszerelés: A termék beépítését, valamint a kábelkonfiguráció bármilyen módosítását kizárólag megfelelően képzett és hitelesített autovillamossági szakember végezheti el.
- Előzetes ellenőrzés: Bármely módosítás vagy alternatív csatlakozás alkalmazása előtt a telepítő köteles meggyőződni arról, hogy a beavatkozás nem sérti-e a gépjármű gyártói garanciális feltételeit, illetve rendelkezik-e a szükséges gyártói jóváhagyásokkal.
- Mérési kötelezettség: A csatlakoztatás előtt minden esetben kötelező méréssel (multiméterrel) és a jármű aktuális kapcsolási rajzával történő összevetéssel ellenőrizni a vezetékek funkcióját és a polaritás helyességét.
- Egyéni felelősségvállalás: Minden, a gyári Plug & Play csatlakozástól eltérő módosítás vagy kiegészítő vezeték bekötése a felhasználó és a telepítő saját felelősségére történik. A gyártó és a forgalmazó nem garantálja a funkciók helyes működését ilyen esetekben.
- Kárfelelősség kizárása: A gyártó és a forgalmazó kifejezetten kizárja felelősségét minden olyan közvetlen vagy közvetett kárért, amely a szakszerűtlen beépítésből, a kábelköteg módosításából vagy a mérési kötelezettség elmulasztásából ered, legyen szó a gépjármű elektronikai rendszerében, az interfészben vagy az utólagos fejegységben keletkezett károsodásról.
- A termékgarancia elvesztése: A gyári kábelköteg megbontása, elvágása, a csatlakozók eltávolítása vagy bármilyen maradandó fizikai módosítás a termékre vonatkozó jótállás és szavatosság azonnali és teljeskörű elvesztését vonja maga után.
A következő információk a termék gyártójára vonatkoznak:
Gyártó: acv GmbH
Márkanevek: acv, In bay
Gyártó címe: Strassburger Allee 10-12, 41812 Erkelenz, Németország
Gyártó elérhetősége: info@acvgmbh.de
