1 DIN-es rádió műszerfal rádiócsatlakozó készlettel és kormánykerék-távirányítóval Renault-hoz
Sok autógyártó saját, járműspecifikus rádiókat szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak.
A telepítőkészletek tartalmazzák az OEM eszköz cseréjéhez szükséges összes alkatrészt.
A jármű felszereltségétől függően a szállítási terjedelem tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a jármű funkcióinak visszaállításához szükséges összes adaptert és interfészt.
Kérjük, vegye figyelembe az egyes alkatrészek telepítési ajánlásait.
Bizonyos esetekben nem minden járműfunkció támogatott.
Például a Trailer Assist, az E Call vagy más vezetéstámogató rendszerek.
Telepítés előtt ellenőrizze az eredeti eszköz és a jármű menüjének különböző beállításait.
A jármű felszereltségétől, a funkciók körétől és az utólag beszerelt eszköz szoftverétől függően egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek.
Kérjük, azt is ellenőrizze, hogy a felsorolt eredeti gyári rádiók egyike be van-e szerelve a járművébe.
A végső összeszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék távirányítójának megfelelő működését.
Ügyfélszolgálatunk örömmel segít a választásban.
82/424-954
Megjegyzés:
CAN-busz
Csatlakozó: ISO / Mini ISO sárga
Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack / csupasz kábel
Mini ISO csatlakozó C:
Foglalt: 5 láb
Nincs hozzárendelve: 6. érintkező
VDO Update List OEM eszközzel felszerelt járművek, kijelző nélkül a készülékben
Külső kijelzővel felszerelt járművek:
A kijelzőnek csatlakoztatva kell maradnia.
Carminat/Tuner nélküli járművek OEM eszköz listája
Cabasse hangrendszer nélküli járművek
Dátum/idő beállítás nem támogatott
A DIP kapcsolók beállításai az utólag beszerelhető eszköz gyártója szerint (lásd a használati útmutatót)
A következő járművekhez alkalmas:
Renault Clio III (R) 2005.09. - 2009.04.
Renault Megane II (CM) 2006.01 - 2010.01
Renault Modus (P) 2004.09. - 2008.04.
Renault Modus (P) 2008.08. - 2013.03.
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcióikban inkompatibilisek lehetnek.
Kormánykerék távirányítója
Szín: fekete

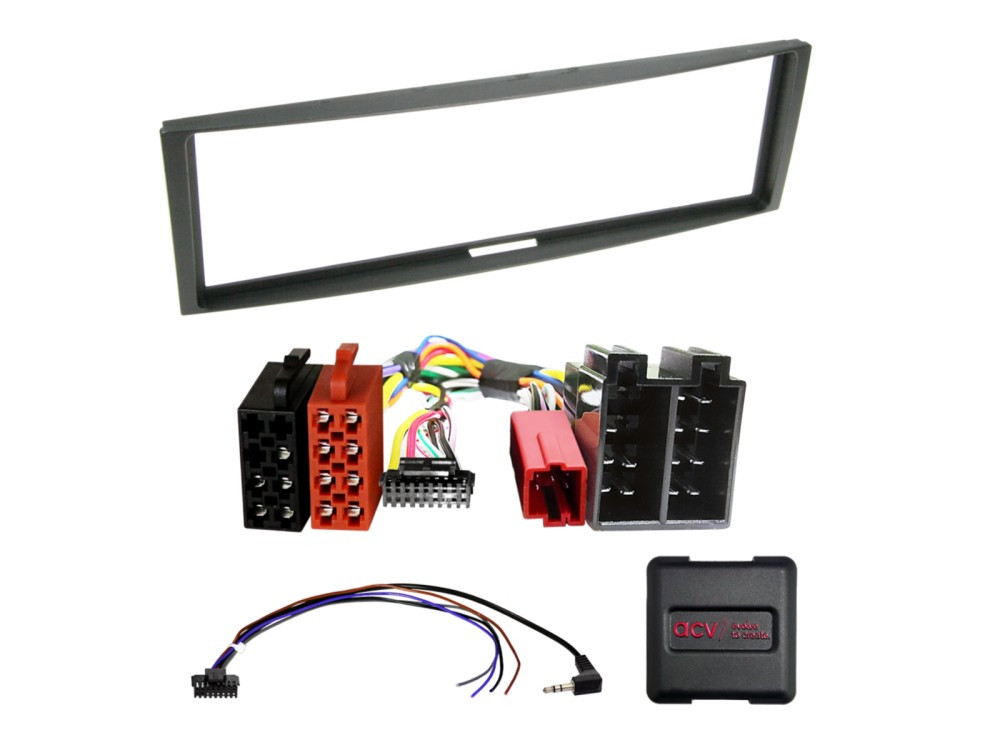

Szállítási terjedelem:

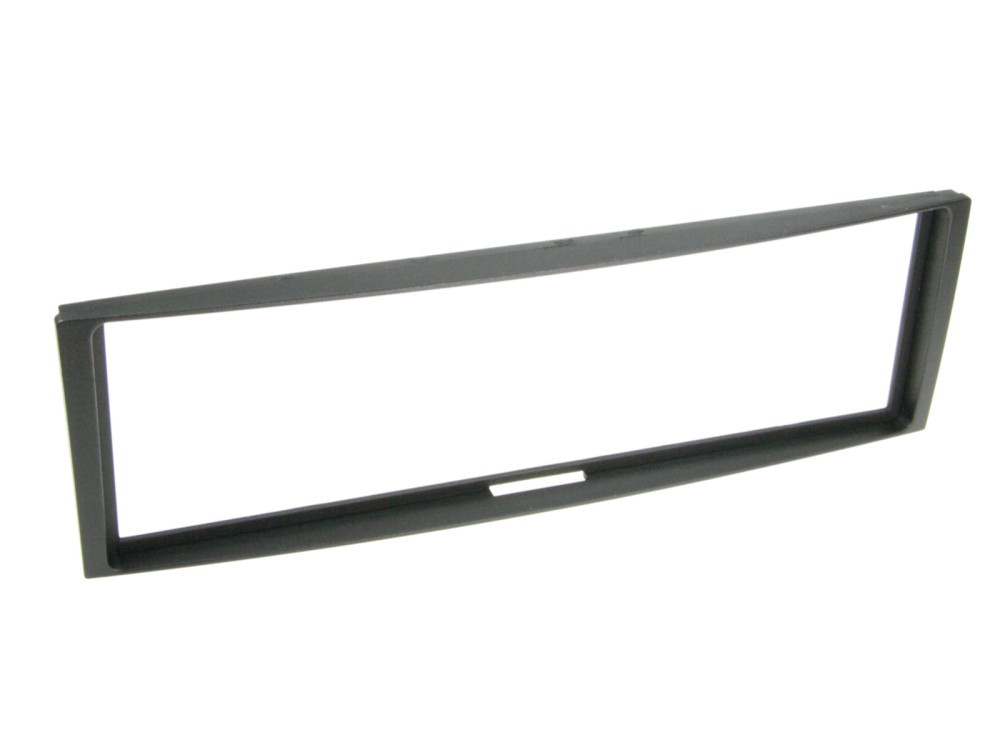

1 DIN-es rádió műszerfal Renault Clio/Megane/Modus fekete, különálló > cikkszám: 281250-03-0

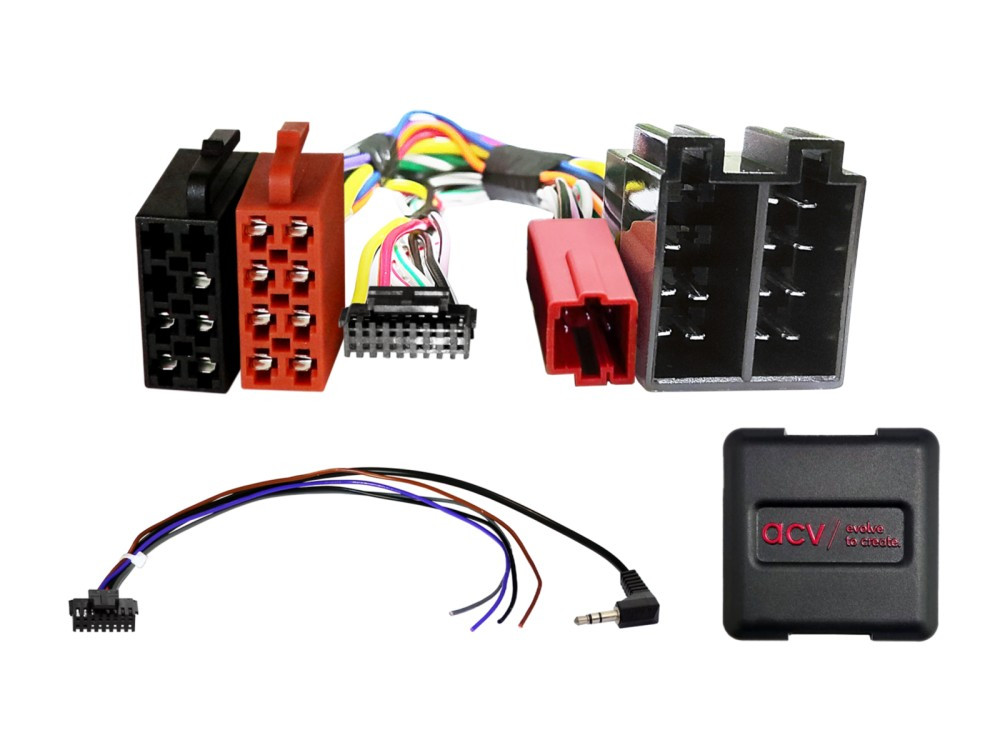

Kormánytávkapcsoló Nissan/Renault ISO többvezetékes OEM egység kijelző nélkül (csupasz) > cikkszám: 42xrn005-0
Általános telepítési utasítások:
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Szerelje szét az OEM eszközt feszültségmentes állapotban.
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültségmentes állapotban.
Csatlakozás és csatlakozási sorrend:
1: A csatolófelület beállításait és hardverkonfigurációját feszültségmentes állapotban végezze el.
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy az élő csatlakozás legyen a vége.
6: Az interfész szoftverkonfigurációja a cikk szövegében és a felhasználói kézikönyvben található utasításoknak megfelelően.
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/kihangosító rendszer/antenna fantomtáp és egyebek
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás módosítás után, lásd fent az 5–8. pontot
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: OEM eszközök kezelése
3: CAN busz alvó üzemmód beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: Csatlakozás a CAN busz alvó üzemmódja után , lásd fent az 5–8. pontot
A magyarázó szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, csupasz kábelekhez való csatlakozások vagy csupasz kábelekhez való csatlakozáshosszabbítások kizárólag képzett szakemberek számára iránymutatásul és tájékoztatásul szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozások vagy csatlakozóbővítmények használata:
1: A csatlakoztatásokat és módosításokat csak képzett szakemberek végezhetik.
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy a módosítások által befolyásolt gyártói garanciális feltételek szempontjából.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással ellenőrizni kell.
4: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a működőképességre vonatkozó garancia nélkül.
5: A csatlakoztatásokat és módosításokat saját felelősségre végzi, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
