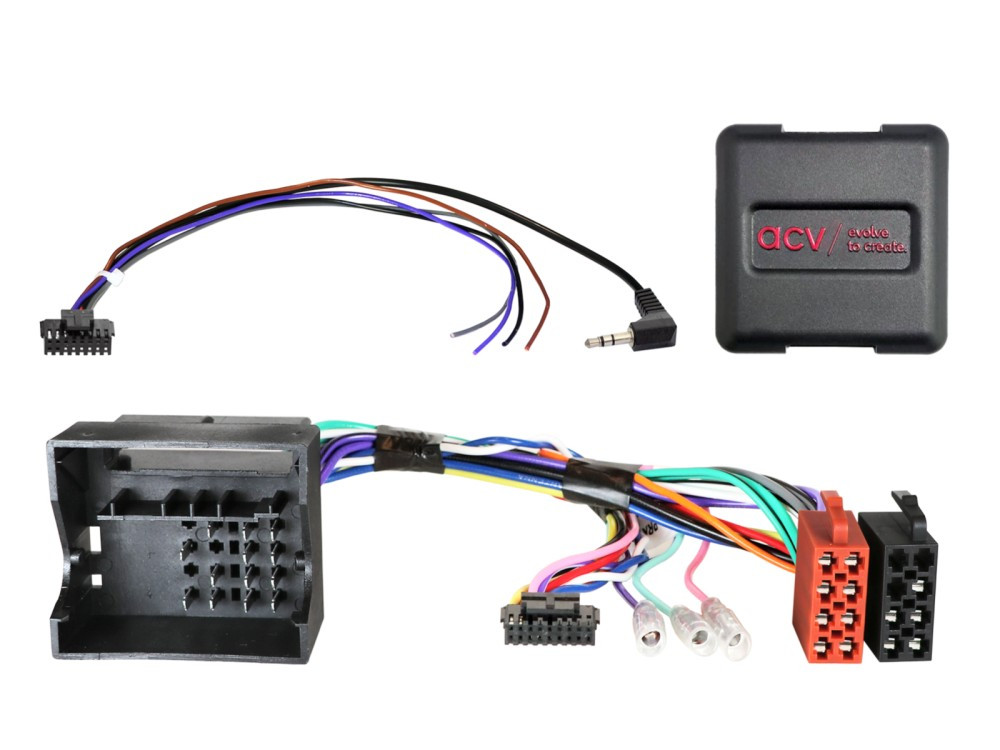

Seat, Skoda, VW kormánytávirányító adapter 40 tűs Quadlock csatlakozós Multilead kábellel 42xvw002

Mire jó ez a kormánytávirányító adapter?

Ha kicseréled a gyári rádiót, a kormánykerék gombjai alapból elhallgatnak. Az adapter a CAN-buszról érkező gombjeleket alakítja át, hogy az új autórádió értse őket, így a gyári kormánytávirányító funkciói megmaradhatnak. A Multilead kábellel kapod, a rádió felé 3,5 mm-es jackkel vagy szabad kábelvéggel csatlakozik.

Kinek jó?

Annak, aki Seat, Skoda vagy VW autójába utángyártott autórádiót tesz, és a kormánygombokat is használná. Gyári hangrendszer nélküli autókhoz készült, és csak a lent felsorolt gyári rádiókkal szerelt autókhoz való.

Nem jó, ha:

• az autóban gyári hangrendszer van: ilyenkor a 42a-1324-001 kormánytávirányító adapter való;
• Seat Exeo (3R) 2009.03 – 2013.05 az autód;
• az autód újraimportált vagy eltérő szoftverű, mert egyes funkciókban nem biztos, hogy kompatibilis.

Csatlakozók és jelek

• Autó oldal: 40 tűs Quadlock VAG csatlakozó, CAN-busz.
• Rádió oldal: 3,5 mm-es jack vagy szabad kábelvég.
• Piros: +12 V gyújtás (15), narancssárga: +12 V világítás (58), lila/fehér: +12 V tolatójel, rózsaszín: sebességjel, zöld: föld (GND), kézifékjel.
• A kimenetek legfeljebb 250 mA-t bírnak. Ennél nagyobb áramigénynél 1 relé tekercsének legalább 75 Ω, 2 relénél legalább 150 Ω ellenállása kell.

Beszerelés előtt

• Nézd meg, hogy a képen látható csatlakozók kinézetre és műszakilag is egyeznek az autód csatlakozóival.
• Ellenőrizd, hogy az autóba a megadott gyári rádiók valamelyike volt beszerelve: Skoda Bolero / Stream, Skoda Amundson / Columbus navigációval, VW RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510, VW RNS315 / RNS510 navigációval.
• Skoda esetén Technisat gyári készülék nélküli autóhoz való, VW esetén RCD320 gyári készülék nélkül, ISO csatlakozókkal.
• A Caddy IV csak Composition Audio MIB Entry gyári készülékkel, elülső AUX/SD/USB bemenettel szerelt kivitelben jó.
• Az interfész DIP-kapcsolóit a beépített rádió gyártójához kell állítani, a kezelési útmutató szerint.
• A végső összeszerelés előtt próbáld ki az autó funkcióit, a beállításokat és a kormánygombokat.

Ezekhez az autókhoz jó

Seat

• Alhambra (7N): 2010.10 – 2015.04.
• Altea (5P): 2004.06 – 2009.03.
• Altea (5P): 2009.04 – 2015.07.
• Ibiza (6J): 2008.06 – 2012.02.
• Ibiza (6J): 2012.03 – 2015.06.
• Leon (1P): 2005.09 – 2009.03.
• Leon (1P): 2009.04 – 2012.11.
• Mii (AA): 2011.12 – 2019.06. Gyári hangrendszer nélküli autókhoz.
• Toledo (5P): 2005.01 – 2009.10.
• Toledo (NH): 2013.03 – 2015.05.

Skoda

• Citigo (AA): 2012.06 – 2017.05. Gyári hangrendszer nélküli autókhoz.
• Fabia (5J): 2007.03 – 2010.04.
• Fabia (5J): 2010.06 – 2014.06.
• Octavia (1Z): 2004.06 – 2009.05.
• Octavia (1Z): 2009.01 – 2013.03.
• Rapid (NH): 2012.10 – 2015.04.
• Roomster (5J): 2006.09 – 2010.04.
• Roomster (5J): 2010.06 – 2015.02.
• Superb (3T): 2008.07 – 2013.05.
• Superb (3T): 2013.06 – 2015.05.
• Yeti (5L): 2009.08 – 2013.10.

VW

• Amarok (2H): 2010.03 – 2016.08.
• Beetle (16): 2011.11 – 2016.06.
• Caddy III (2K): 2003.10 – 2010.08.
• Caddy III (2K): 2010.09 – 2015.04.
• Caddy IV (DU): 2015.06 – 2020.09. Composition Audio MIB Entry gyári készülékkel, elülső AUX/SD/USB bemenettel szerelt autókhoz.
• CC (3C/35): 2008.06 – 2016.08.
• Eos (1F): 2006.05 – 2010.10.
• Eos (1F): 2010.10 – 2015.04.
• Fox (5Z): 2005.04 – 2011.08.
• Fusca (Brazil): 2005 – 2011.
• Golf V (1K): 2003.11 – 2008.09.
• Golf V (1KM): 2007.06 – 2009.10.
• Golf V Plus (1KP): 2005.01 – 2009.02.
• Golf VI (1K): 2008.11 – 2012.09.
• Golf VI (1KM): 2009.11 – 2013.04.
• Golf VI Plus (1KP): 2009.03 – 2014.01.
• Jetta III (1K5/1KM): 2005.09 – 2010.10.
• Jetta IV (162): 2011.01 – 2014.08.
• Magotan (Asia): 2005 – 2011.
• Passat B6 (3C2): 2005.11 – 2010.07.
• Passat B6 (3C5): 2005.08 – 2010.07.
• Passat B7 (3C/362): 2010.11 – 2014.10.
• Polo IV (9N): 2005.03 – 2009.03.
• Polo V (6R): 2009.06 – 2014.01.
• Scirocco III (13): 2008.08 – 2014.04.
• Sagitar (China): 2005 – 2011.
• Sharan II (7N): 2010.08 – 2015.04.
• Suran: 2009 – 2015.
• Tiguan I (5N): 2007.10 – 2011.02.
• Tiguan I (5N): 2011.06 – 2016.04.
• Touran (1T): 2003.01 – 2006.09.
• Touran (1T): 2006.11 – 2010.04.
• Touran (1T): 2010.08 – 2015.04.
• UP! (AA): 2011.12 – 2016.06. Gyári hangrendszer nélküli autókhoz.
• Vento (Mexico): 2005 – 2011.

Mivel érdemes kiegészíteni?

Ha a rádió is új, a műszerfalba 2 DIN-es VW, Seat, Skoda autórádió beépítő keret kell, Golf V, Touran és Passat autókhoz pedig az 572239-C autórádió beépítő keret is megfelelhet. A gyári antennacsatlakozó átalakításához a Fakra-DIN vagy a Fakra-ISO antenna adapter való.

Gyakori kérdések

Mit tegyek, ha beszerelés után hibásan működik az autó?

Szereld vissza a gyári készüléket, üzemeltesd, és hozd a CAN-buszt nyugalmi állapotba, majd ellenőrizd az interfész hardverbeállítását.

Szabad saját kezűleg módosítani a bekötést?

Az útmutatóban megadott alternatív csatlakozások és módosítások tájékoztató jellegűek, ilyet csak képzett szakember végezhet. A kábelköteg módosítása a termékre vonatkozó feltételeket is érintheti.
